Automatyczny regulator napięcia 10 kVA

Problemy z jakością napięcia są często pomijane w małych i średnich fabrykach. Wahania napięcia sieciowego mogą powodować ponowne uruchomienie sterowników CNC, niestabilność momentu obrotowego silnika, różnice temperatur nagrzewania, a przemienniki częstotliwości (VFD) mogą powodować wyłączenia alarmowe, a w poważnych przypadkach nawet spalić moduły mocy. Pojedynczy skok napięcia może uszkodzić sprzęt produkcyjny o wartości setek tysięcy juanów, natomiast przestoje na całej linii produkcyjnej spowodowane zapadami napięcia mogą skutkować stratami sięgającymi tysięcy juanów na godzinę.

AVS-10000 został zaprojektowany do montażu za główną fabryczną skrzynką rozdzielczą, zapewniającą zasilanie wszystkich urządzeń o dużym obciążeniu (takich jak sprężarki powietrza, wtryskarki, centralna klimatyzacja, suszarki i systemy oświetleniowe).

Gdy napięcie sieciowe waha się pomiędzy 130 V a 270 V, automatyczny regulator napięcia 10 kVA automatycznie przełącza zaczepy, aby zapewnić stabilność napięcia wyjściowego w bezpiecznym zakresie 180–255 V, zachowując dokładność ± 8%. Jego transformator toroidalny charakteryzuje się sprawnością przekraczającą 96%, co gwarantuje, że nie przegrzeje się nawet podczas długotrwałej pracy pod pełnym obciążeniem; resetowalny wyłącznik automatyczny 50 A wytrzymuje wysokie prądy rozruchowe generowane podczas uruchamiania wielu silników, zapobiegając niepotrzebnemu wyłączaniu.

Rozważmy mały warsztat produkujący formy wyposażony w 20 komputerów, 5 maszyn CNC i 3 klimatyzatory: po zainstalowaniu AVS-10000 liczba awarii sprzętu spowodowanych nieprawidłowościami w napięciu spadła z 12 zdarzeń rocznie do zaledwie jednego, co skutkowało rocznymi oszczędnościami w wysokości ponad 50 000 RMB na kosztach konserwacji i stratach spowodowanych przestojami w produkcji.

Parametr produktu

Kluczowe funkcje

1. Scentralizowane regulacje dużej mocy

AVS-10000 zapewnia ciągłą moc czynną wynoszącą 4800 W, wystarczającą do obsługi całkowitego obciążenia większości małych obiektów fabrycznych. Wykorzystuje przemysłowe listwy zaciskowe wejścia/wyjścia, umożliwiając użytkownikom bezpośrednie podłączenie kabli 10 mm² lub 16 mm², eliminując potrzebę stosowania gniazd adapterów i zapewniając bezpieczeństwo i niezawodność.

2. Wyłącznik automatyczny 50A klasy przemysłowej

W przeciwieństwie do modeli domowych, AVS-10000 jest wyposażony w wyłącznik termomagnetyczny 50A, który zapewnia doskonałą zdolność wyłączania i odporność na prądy udarowe. Wytrzymuje prądy rozruchowe – do 6–8 razy większe od prądu znamionowego przez czas krótszy niż jedna sekunda – związane z rozruchem silników trójfazowych, zapobiegając w ten sposób zakłóceniom w produkcji spowodowanym częstym wyłączaniem. Automatyczny regulator napięcia 10 kVA zapewnia również precyzyjną ochronę przed przeciążeniem: jeśli obciążenie stale przekracza 4800 W, wyłącznik wyłącza się w czasie od kilku do kilkudziesięciu sekund, skutecznie chroniąc transformator i okablowanie elektryczne.

3. Transformator toroidalny z 7 zaczepami – szybka reakcja, niskie straty

· Konstrukcja na napięcie odczepowe umożliwia regulację w zakresie około 15–20 V na odczep z czasem reakcji <40 ms.

· Struktura toroidalna minimalizuje wyciek magnetyczny, zapobiegając zakłóceniom elektromagnetycznym z pobliskimi sterownikami PLC, czujnikami i oprzyrządowaniem.

· Naturalne chłodzenie (konstrukcja bez wentylatora) eliminuje ryzyko przegrzania i przestojów spowodowanych awarią wentylatora.

· Obsługuje 120% krótkotrwałego przeciążenia (60 sekund), aby sprostać szczytowemu zapotrzebowaniu na moc podczas procesów produkcyjnych.

4. Kompleksowa ochrona i monitoring

· Zabezpieczenie przed przegrzaniem: automatycznie odcina wyjście, jeśli temperatura wewnętrzna osiągnie ≥120°C; automatycznie wznawia pracę po spadku temperatury.

· Zabezpieczenie przed przepięciem/podnapięciem: Odcina wyjście, jeśli napięcie spadnie poza zakres 180–255 V; automatycznie uruchamia się ponownie (z opóźnieniem) po ustabilizowaniu się napięcia.

· Zabezpieczenie zwarciowe: Szybkie wyłączenie poprzez wyłącznik automatyczny 50A.

· Opóźnione uruchomienie: Możliwość wyboru opóźnienia 6 sekund (wyposażenie ogólne) lub 180 sekund (sprężarki/urządzenia chłodnicze), aby zapobiec skokom napięcia spowodowanym jednoczesnym uruchomieniem.

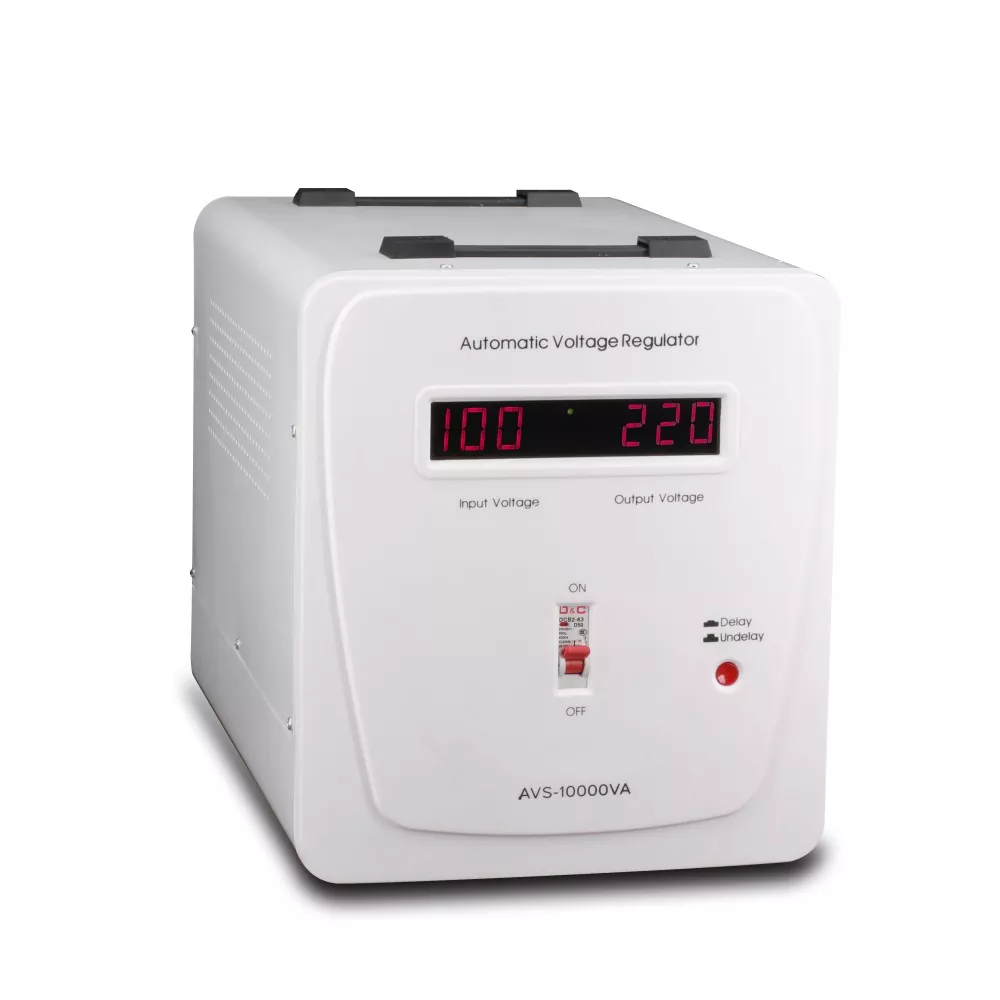

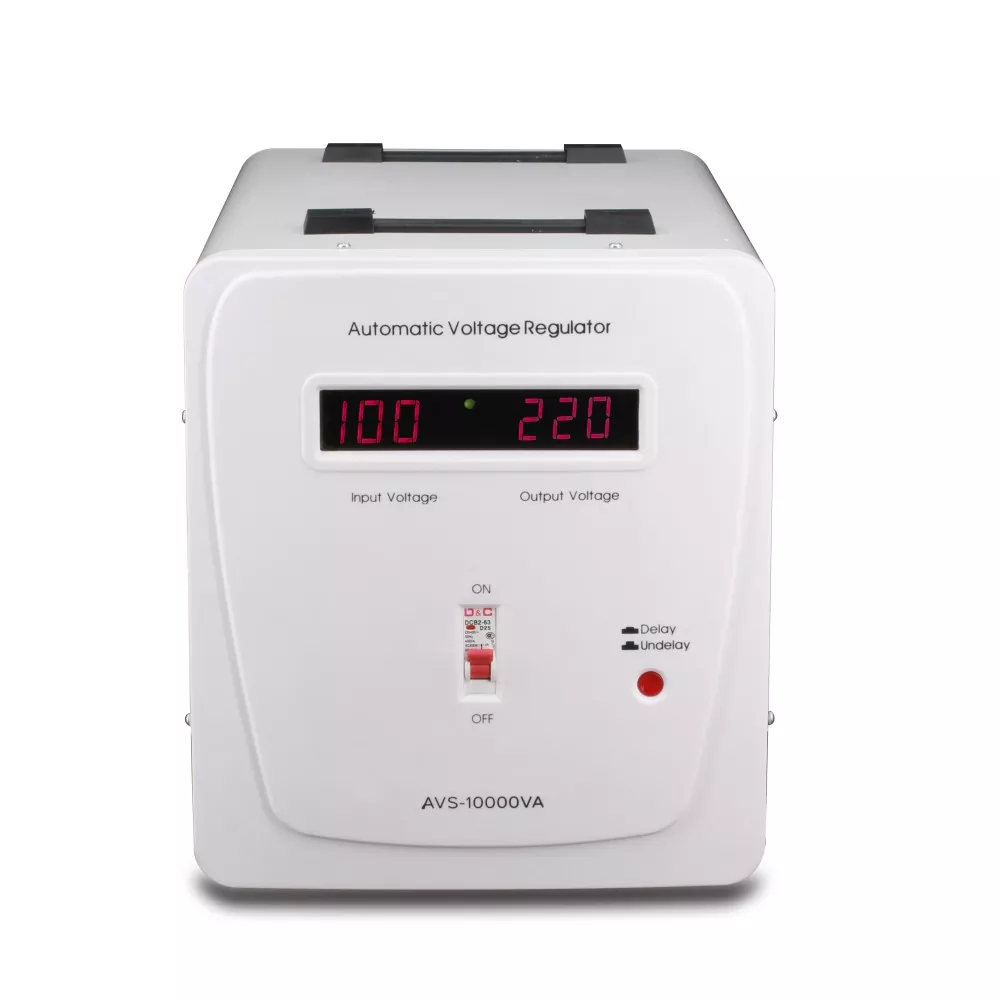

· Wskaźniki LED i podwójne woltomierze: Monitorowanie w czasie rzeczywistym napięcia wejściowego, napięcia wyjściowego i stanu pracy, ułatwiające szybką ocenę przez personel inspekcyjny.

5. Wytrzymała obudowa wieżowa do środowisk przemysłowych

Wymiary: 405×260×310mm; Masa netto: 15,5kg; Metalowa obudowa z kratkami wentylacyjnymi z przodu, z tyłu i po bokach. Nadaje się do umieszczenia w szafkach rozdzielczych, na stojakach lub na podłodze. Temperatura pracy: 0–40°C; Wilgotność względna: 10–90% (bez kondensacji); spełnia wymagania stawiane standardowym obiektom przemysłowym.

6. Bezproblemowa integracja z generatorami i UPS

Podczas przełączania na generator z powodu niestabilności sieci lub przerw w dostawie prądu, napięcie wyjściowe i częstotliwość generatora mogą się wahać. Podłączenie AVS-10000 za generatorem stabilizuje napięcie wyjściowe, chroniąc wrażliwy sprzęt za generatorem. Można go także połączyć szeregowo z UPS-em online – gdzie UPS zapewnia podtrzymanie bateryjne, a AVS zapewnia stabilność napięcia – tworząc kompleksowe rozwiązanie w zakresie jakości zasilania.

Aplikacje produktów

1. Małe fabryki/warsztaty przetwórcze

Scenariusz: obiekty wyposażone w 10–20 obrabiarek CNC, sprężarki powietrza, wentylatory odsysające, systemy oświetleniowe i komputery. Całkowite obciążenie wynosi około 4000 W.

Rozwiązanie: Zainstaluj AVS-10000 na głównym panelu dystrybucyjnym, aby zapewnić stabilizację napięcia dla wszystkich urządzeń. Wyniki: Silniki działają płynnie, poprawia się precyzja obróbki, a sterowniki nie uruchamiają się już nieoczekiwanie.

Zwrot z inwestycji: Biorąc pod uwagę redukcję pięciu awarii rocznie – każda z nich kosztuje 2000 RMB strat – koszt sprzętu zwraca się w ciągu jednego roku.

2. Duże chłodnie/hodowle hodowlane

Scenariusz: wiele sprężarek, wentylatorów, grzejników i systemów monitorowania. Wahania napięcia powodują częste przepalanie się sprężarki (koszt naprawy: 3000 RMB za sztukę).

Rozwiązanie: Zainstaluj jeden AVS-10000, aby ustabilizować zasilanie całego panelu dystrybucyjnego chłodni, z ustawieniem opóźnienia 180 sekund w celu ochrony sprężarek.

Wyniki: Żywotność sprężarki wydłuża się 2–3 razy; roczne koszty konserwacji zostały obniżone o ponad 10 000 RMB.

3. Komunikacyjne stacje bazowe/serwerownie

Scenariusz: Stacje bazowe zawierające zasilacze impulsowe, jednostki RRU, BBU i jednostki klimatyzacyjne. Napięcie sieciowe ulega znacznym wahaniom i waha się od 140 V do 260 V.

Rozwiązanie: Połącz AVS-10000 z zasilaczami impulsowymi, aby mieć pewność, że sprzęt stacji bazowej będzie działał w normalnym zakresie napięcia, redukując w ten sposób częstotliwość zrywania połączeń.

Wyniki: Wskaźnik awaryjności sprzętu spada o 70%; Dostępność stacji bazowej wzrasta do 99,9%.

4. Kuchnie komercyjne / duże restauracje

Scenariusz: Jednoczesne używanie wielu piekarników elektrycznych, zmywarek, kostkarki do lodu i lodówek powoduje poważne spadki napięcia.

Rozwiązanie: Użyj AVS-10000 do scentralizowanej stabilizacji napięcia, aby zapewnić stabilne napięcie dla całego sprzętu kuchennego, zapobiegając problemom, takim jak niewystarczająca temperatura piekarnika i przepalone sterowniki zmywarki.

Wyniki: Stała jakość przygotowywania potraw i znacznie obniżone koszty konserwacji.

5. Małe elektrownie wodne / przepompownie na odległych obszarach

Scenariusz: Silniki pomp wodnych przegrzewają się i spalają z powodu niskiego napięcia, zakłócając dopływ wody. Rozwiązanie: AVS-10000 zasila szafy sterownicze pomp wodnych; utrzymuje wysokie napięcie wyjściowe nawet podczas spadków napięcia, zapewniając niezawodny rozruch i pracę silnika.

Efekt: Wydłużony czas ciągłej pracy pomp wodnych i zmniejszona częstotliwość napraw awaryjnych.
