KTACdostarcza rozwiązania o jakości zasilania dla wymagających środowisk przemysłowych i jego3-fazowy statyczny AVR SCR 500 kVAjest przeznaczony do zastosowań, w których stabilne napięcie trójfazowe jest niezbędne do niezawodnego działania sprzętu. Łącząc obsługę zasilania o dużej wydajności z półprzewodnikową regulacją SCR, ten typ statycznego AVR może pomóc użytkownikom przemysłowym zarządzać wahaniami napięcia bez polegania na mechanicznych elementach przełączających.

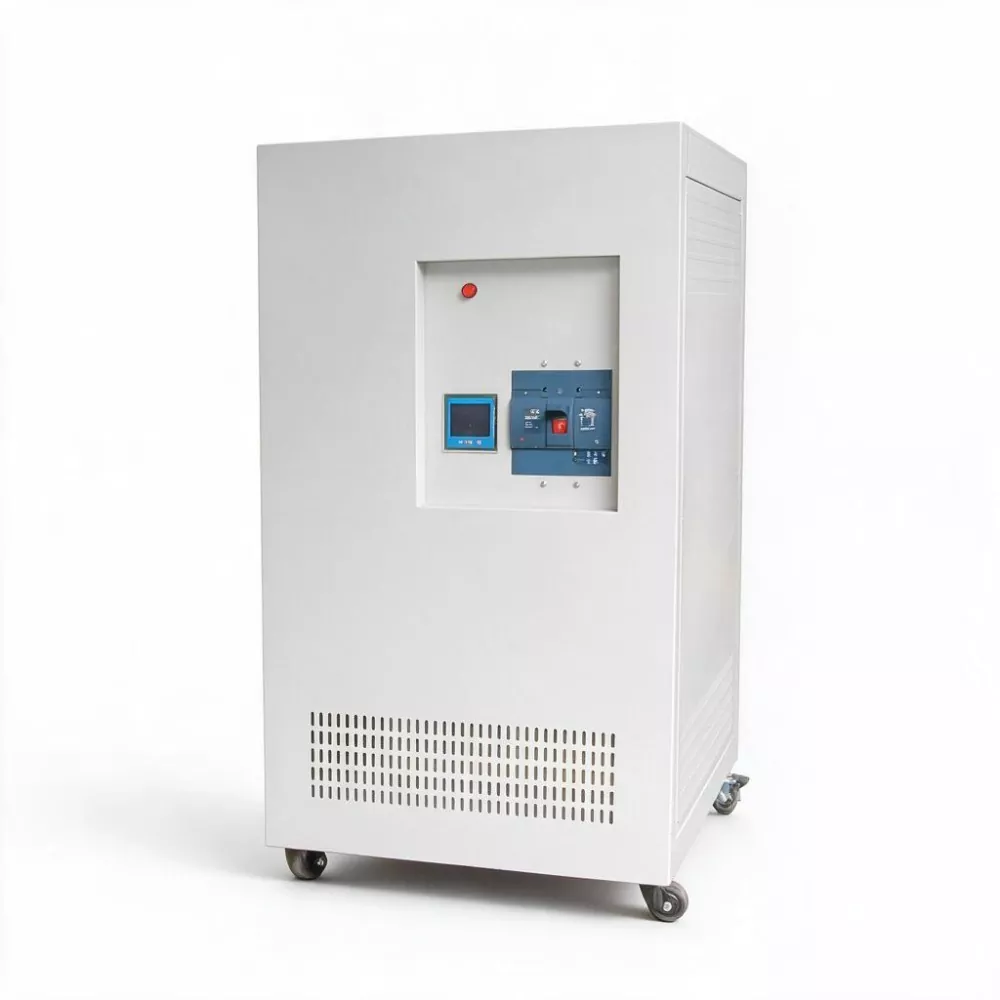

3-fazowy statyczny AVR SCR o mocy 500 kVA to rozwiązanie do automatycznej regulacji napięcia o dużej wydajności, przeznaczone do przemysłowych systemów elektrycznych, które wymagają kontrolowanego i stabilnego napięcia. Moc znamionowa 500 kVA sprawia, że nadaje się do znacznych obciążeń elektrycznych, a regulacja statyczna oparta na SCR umożliwia szybką regulację elektroniczną. W porównaniu z konwencjonalnymi, sterowanymi mechanicznie stabilizatorami napięcia, statyczny AVR może zapewnić szybszą reakcję i zmniejszyć zużycie związane z ruchomymi częściami przełączającymi. W przypadku fabryk, linii produkcyjnych, systemów automatyki, sprzętu wrażliwego na dane i innych zastosowań, w których zasilanie jest krytyczne, wybór odpowiedniego AVR wymaga uwzględnienia zakresu napięcia, charakterystyki obciążenia, konfiguracji faz, warunków instalacji, funkcji ochronnych i wymagań konserwacyjnych.
Spis treści
- Co to jest 3-fazowy statyczny AVR SCR o mocy 500 kVA?
- Dlaczego technologia SCR ma znaczenie w statycznych systemach AVR?
- Jakie są kluczowe funkcje do oceny?
- Najważniejsze kwestie techniczne w skrócie
- Gdzie można zastosować statyczny amplituner AVR o mocy 500 kVA?
- Jak wybrać odpowiedni przemysłowy amplituner AVR?
- Jakich korzyści operacyjnych mogą oczekiwać firmy?
- Często zadawane pytania
- Wniosek
Co to jest 3-fazowy statyczny AVR SCR o mocy 500 kVA?
3-fazowy statyczny AVR SCR o mocy 500 kVA to automatyczny regulator napięcia przeznaczony do stabilizacji napięcia w trójfazowym systemie elektrycznym o nominalnej mocy pozornej 500 kVA. TerminSCRodnosi się do prostownika sterowanego krzemem, półprzewodnikowego urządzenia przełączającego używanego do elektronicznego sterowania mocą elektryczną.
W przeciwieństwie do tradycyjnych serwostabilizatorów, które opierają się na elementach mechanicznych napędzanych silnikiem, statyczny AVR SCR wykorzystuje elektroniczne przełączanie i sterowanie. Konstrukcja ta jest szczególnie istotna tam, gdzie należy szybko skorygować zakłócenia napięcia i gdzie częste ruchy mechaniczne mogą zwiększyć wymagania konserwacyjne.
W przypadku dużych obciążeń przemysłowych stabilność napięcia nie jest tylko kwestią wygody. Napięcie stale wykraczające poza preferowany zakres roboczy może mieć wpływ na silniki, sprzęt automatyki, systemy sterowania, maszyny produkcyjne i wrażliwe urządzenia elektroniczne. Prawidłowo dobrany statyczny AVR może zatem stać się ważnym elementem ogólnej strategii dotyczącej jakości energii.
Dlaczego technologia SCR ma znaczenie w statycznych systemach AVR?
Główną różnicą statycznego AVR SCR jest jego bezdotykowa metoda elektronicznej regulacji. Przełączanie półprzewodnikowe umożliwia regulatorowi regulację napięcia bez konieczności polegania na stykach mechanicznych poruszających się w uzwojeniu.
Architektura ta może zaoferować kilka praktycznych korzyści:
- Szybka korekta napięcia:Elektroniczne przełączanie może szybko reagować na zmiany w zasilaniu przychodzącym.
- Brak regulacji napędzanej silnikiem:Proces regulacji nie wymaga ciągłego ruchu mechanicznego serwomotoru.
- Zmniejszone zużycie mechaniczne:Mniej ruchomych elementów regulacyjnych może uprościć długoterminową konserwację.
- Przydatność do obciążeń dynamicznych:Szybka korekta może być przydatna tam, gdzie obciążenia przemysłowe często się zmieniają.
- Ciągła praca automatyczna:System sterowania może monitorować warunki elektryczne i automatycznie regulować moc wyjściową.
Przykłady branżowe statycznych regulatorów SCR pokazują, że modele trójfazowe są dostępne w szerokim zakresie mocy, w tym w systemach klasy 500 kVA. Konfiguracje techniczne różnią się w zależności od producenta, dlatego napięcie wejściowe, napięcie wyjściowe, dokładność regulacji, charakterystyka reakcji, funkcje chłodzenia i zabezpieczenia powinny być zawsze sprawdzane w odniesieniu do rzeczywistej specyfikacji projektu.
Jakie są kluczowe funkcje do oceny?
Wysoka moc trójfazowa
Wartość znamionowa 500 kVA umieszcza tę kategorię AVR w przypadku dużych instalacji elektrycznych, a nie małych obciążeń biurowych. Przed instalacją inżynierowie powinni obliczyć rzeczywiste podłączone obciążenie, prąd rozruchowy, profil zapotrzebowania, współczynnik mocy i oczekiwaną przyszłą rozbudowę.
Statyczna regulacja SCR
Technologia SCR zapewnia elektroniczną regulację napięcia. Jest to szczególnie istotne w zastosowaniach, w których wymagana jest szybka korekcja napięcia i częsta regulacja.
Automatyczne monitorowanie i kontrola
Przemysłowy AVR powinien stale monitorować odpowiednie parametry elektryczne i automatycznie regulować moc wyjściową zgodnie ze skonfigurowanym zakresem pracy. Przejrzysty interfejs sterowania może również ułatwić uruchomienie i rutynową kontrolę.
Funkcje ochronne
Urządzenia do regulacji napięcia o dużej wydajności należy oceniać wraz z architekturą zabezpieczeń. W zależności od konkretnego projektu ochrona może obejmować takie warunki, jak przepięcie, podnapięcie, przeciążenie, zwarcie, błędy fazowe, przegrzanie i nieprawidłowe warunki pracy.
Projekt instalacji przemysłowej
Przy mocy 500 kVA instalacja fizyczna staje się ważnym czynnikiem inżynierskim. Zespół projektowy powinien sprawdzić wymiary obudowy, wentylację, rozpraszanie ciepła, prowadzenie kabli, odstępy konserwacyjne, uziemienie, warunki środowiskowe i dostęp personelu serwisowego.
Najważniejsze kwestie techniczne w skrócie
| Parametr | Co sprawdzić | Dlaczego to ma znaczenie |
|---|---|---|
| Pojemność znamionowa | 500 kVA | Określa zamierzoną moc pozorną systemu. |
| Konfiguracja fazy | Trójfazowy | Musi pasować do architektury dystrybucji energii elektrycznej w obiekcie. |
| Technologia regulacji | Kontrola statyczna SCR | Zapewnia elektroniczną, bezdotykową regulację napięcia. |
| Napięcie wejściowe | Potwierdź zgodnie z wymaganiami projektu | Określa, czy AVR odpowiada dostępnemu zasilaniu z sieci lub generatora. |
| Napięcie wyjściowe | Potwierdź zgodnie z podłączonym sprzętem | Zapewnia, że podłączone urządzenia otrzymują wymagane napięcie. |
| Częstotliwość | 50 Hz, 60 Hz lub wymagania specyficzne dla projektu | Musi odpowiadać instalacji elektrycznej i podłączonym obciążeniom. |
| Ochrona | Przepięcie, podnapięcie, przeciążenie i inne odpowiednie funkcje | Obsługuje bezpieczniejszą i bardziej niezawodną pracę. |
| Chłodzenie | Sprawdź określony układ chłodzenia | Właściwe zarządzanie ciepłem jest ważne dla ciągłej pracy z dużą mocą. |
Uwaga: Dokładne specyfikacje elektryczne należy potwierdzić z producentem sprzętu przed zakupem, ponieważ konfiguracja, zakres napięcia, dokładność, wymiary, ochrona i inne parametry mogą się różnić w zależności od modelu AVR.
Gdzie można zastosować statyczny amplituner AVR o mocy 500 kVA?
Trójfazowy statyczny AVR o dużej wydajności można rozważyć w obiektach przemysłowych, w których wahania napięcia mogą zakłócać działanie sprzętu lub ciągłość produkcji. Typowe obszary zastosowań obejmują:
- Zakłady produkcyjne:Obsługuje stabilne warunki zasilania maszyn produkcyjnych i systemów zautomatyzowanych.
- CNC i sprzęt precyzyjny:Pomaga utrzymać bardziej spójne zasilanie elektryczne dla wrażliwej elektroniki sterującej.
- Automatyka przemysłowa:Przydatne w obiektach zawierających sprzęt sterowany PLC, napędy, czujniki i szafy sterownicze.
- Sprzęt komunikacyjny i elektroniczny:Może pomóc w zarządzaniu niestabilnością napięcia zasilania wpływającą na wrażliwe systemy elektroniczne.
- Sprzęt do drukowania i przetwarzania:Stabilne napięcie może zapewnić stałą pracę maszyny podczas długich cykli produkcyjnych.
- Obiekty handlowe i infrastrukturalne:Może być stosowany tam, gdzie duże obciążenia trójfazowe wymagają automatycznej regulacji napięcia.
Przydatność AVR należy zawsze określać na podstawie rzeczywistego środowiska elektrycznego, a nie samej wydajności. Wartość znamionowa 500 kVA nie oznacza automatycznie, że każdy profil obciążenia 500 kVA jest odpowiedni dla tej samej konfiguracji.
Jak wybrać odpowiedni przemysłowy amplituner AVR?
Wybór 3-fazowego statycznego AVR SCR o mocy 500 kVA powinien rozpocząć się od oceny technicznej układu elektrycznego. Poniższa lista kontrolna może pomóc kupującym w uporządkowaniu wymagań technicznych przed złożeniem wniosku o wycenę:
- Zapisz napięcie wejściowe.Zidentyfikować napięcie znamionowe i rzeczywisty zakres wahań w miejscu instalacji.
- Oblicz rzeczywiste obciążenie.Weź pod uwagę bieżące zapotrzebowanie operacyjne, zapotrzebowanie szczytowe, charakterystykę rozruchu silnika i planowaną rozbudowę.
- Zidentyfikuj wrażliwy sprzęt.Określ, czy podłączone są maszyny CNC, elektronika, systemy automatyki, urządzenia medyczne lub inne precyzyjne obciążenia.
- Potwierdź konfigurację trójfazową.Sprawdź liczbę przewodów, wymagania dotyczące przewodu neutralnego, układ uziemienia i równowagę faz.
- Zdefiniuj wymagania wyjściowe.Przed zakupem należy określić wymagane napięcie regulowane i dopuszczalną tolerancję.
- Przejrzyj opcje ochrony i obejścia.Wymagania dotyczące konserwacji i usuwania usterek powinny być zawarte w specyfikacji.
- Sprawdź warunki instalacji.Temperatura, wilgotność, kurz, wentylacja, wysokość nad poziomem morza, lokalizacja wewnątrz/na zewnątrz oraz przestrzeń konserwacyjna mogą mieć wpływ na wybór sprzętu.
Dla nabywców porównujących przemysłowe rozwiązania stabilizacji napięcia użytecznym punktem odniesienia jest rozróżnienie pomiędzy statyczną technologią SCR AVR a konwencjonalną regulacją opartą na serwonapędach. Właściwy wybór zależy od wymaganej reakcji, charakterystyki obciążenia, warunków środowiskowych, strategii serwisowej i całego projektu systemu.
Jakich korzyści operacyjnych mogą oczekiwać firmy?
Wartość AVR o dużej pojemności wykracza poza zwykłą zmianę napięcia. Po prawidłowym zwymiarowaniu i zainstalowaniu regulacja napięcia może stanowić część szerszej strategii poprawy spójności elektrycznej.
Potencjalne korzyści operacyjne obejmują:
- Bardziej spójne warunki napięcia dla urządzeń podłączonych dalej.
- Zmniejszone narażenie na wahania napięcia w zaprojektowanym zakresie pracy regulatora.
- Szybka reakcja elektroniczna w porównaniu z mechanicznie regulowanymi systemami regulacji.
- Mniejsza zależność od ruchomych elementów regulacji mechanicznej.
- Lepsza przydatność do stale działających systemów przemysłowych.
- Bardziej uporządkowane podejście do zarządzania wymaganiami dotyczącymi jakości energii.
Jednakże amplituner AVR nie jest uniwersalnym substytutem innego sprzętu zapewniającego wysoką jakość zasilania. Regulacja napięcia, ochrona przeciwprzepięciowa, filtrowanie harmonicznych, korekcja współczynnika mocy, zasilanie rezerwowe i systemy zasilania bezprzerwowego rozwiązują różne problemy elektryczne. Pełna ocena projektu powinna określić, które funkcje są faktycznie wymagane.
Często zadawane pytania
Co oznacza 500 kVA w statycznym AVR?
500 kVA reprezentuje znamionową moc pozorną AVR. Praktyczne obciążenie użytkowe zależy od konfiguracji sprzętu, współczynnika mocy, warunków pracy, rodzaju obciążenia i ograniczeń określonych przez producenta.
Dlaczego warto stosować technologię SCR zamiast mechanicznego układu serwo?
Technologia SCR wykorzystuje przełączanie półprzewodnikowe zamiast regulacji mechanicznej napędzanej silnikiem. Może to zapewnić szybką regulację elektroniczną i zmniejszyć zużycie mechaniczne, czyniąc regulację statyczną atrakcyjną w zastosowaniach z dynamicznymi obciążeniami elektrycznymi.
Czy 3-fazowy statyczny AVR SCR o mocy 500 kVA jest odpowiedni dla każdej fabryki?
Nie. Sama pojemność nie określa przydatności. Przed wybraniem modelu inżynierowie powinni sprawdzić napięcie wejściowe, napięcie wyjściowe, zakres wahań, częstotliwość, profil obciążenia, konfigurację faz, warunki środowiskowe, wymagania dotyczące ochrony i przestrzeń instalacyjną.
Jaki sprzęt może skorzystać na stabilizacji napięcia?
Maszyny przemysłowe, systemy CNC, sprzęt automatyki, elektroniczne systemy sterowania, sprzęt komunikacyjny, maszyny drukarskie i inne obciążenia wrażliwe na napięcie mogą odnieść korzyści, gdy niestabilne napięcie zasilania wpływa na działanie.
Jakie informacje powinienem podać, prosząc o wycenę AVR?
Zapewnij wymaganą pojemność, napięcie wejściowe i wyjściowe, częstotliwość, konfigurację okablowania trójfazowego, zakres wahań napięcia, typ obciążenia, środowisko instalacji, wymagania dotyczące ochrony oraz wszelkie specjalne wymagania dotyczące komunikacji lub obejścia. Lista obciążeń lub jednoliniowy schemat elektryczny może również pomóc inżynierom w określeniu odpowiedniej konfiguracji.
Wniosek
A 3-fazowy statyczny AVR SCR 500 kVAjest przeznaczony do regulacji napięcia trójfazowego o dużej wydajności, gdzie ważne jest szybkie sterowanie elektroniczne i stabilne warunki zasilania. Architektura oparta na SCR, możliwość automatycznej regulacji i wydajność na skalę przemysłową sprawiają, że technologia ta ma zastosowanie w produkcji, automatyzacji, maszynach precyzyjnych i innych zastosowaniach wrażliwych na moc. Aby uzyskać niezawodny wynik projektu, kupujący powinni ocenić całe środowisko elektryczne, a nie wybierać AVR wyłącznie na podstawie mocy znamionowej 500 kVA. Jeśli planujesz projekt stabilizacji napięcia dużej mocy i potrzebujesz pomocy w potwierdzeniu odpowiedniej konfiguracji,skontaktuj się z namiw KTAC, aby omówić wymagania dotyczące napięcia, charakterystykę obciążenia, warunki instalacji i potrzeby aplikacji.
