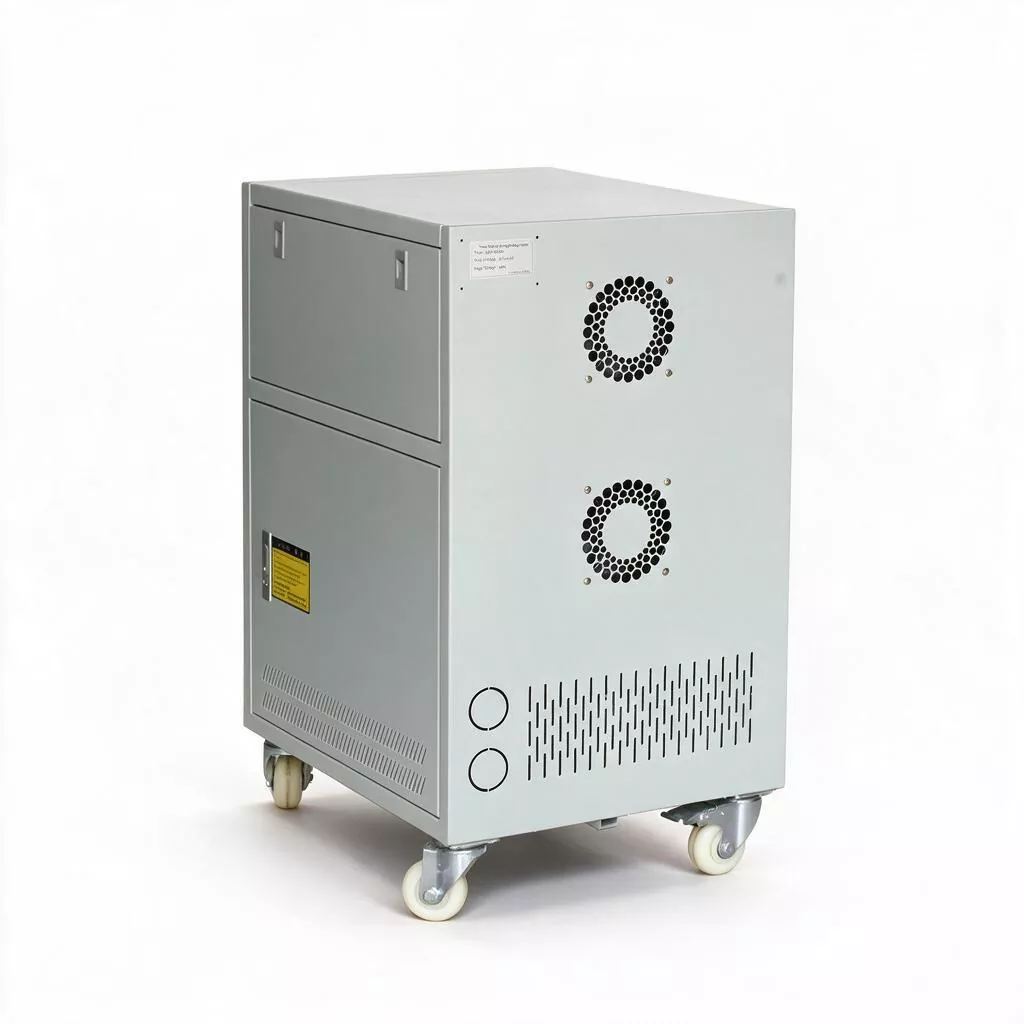

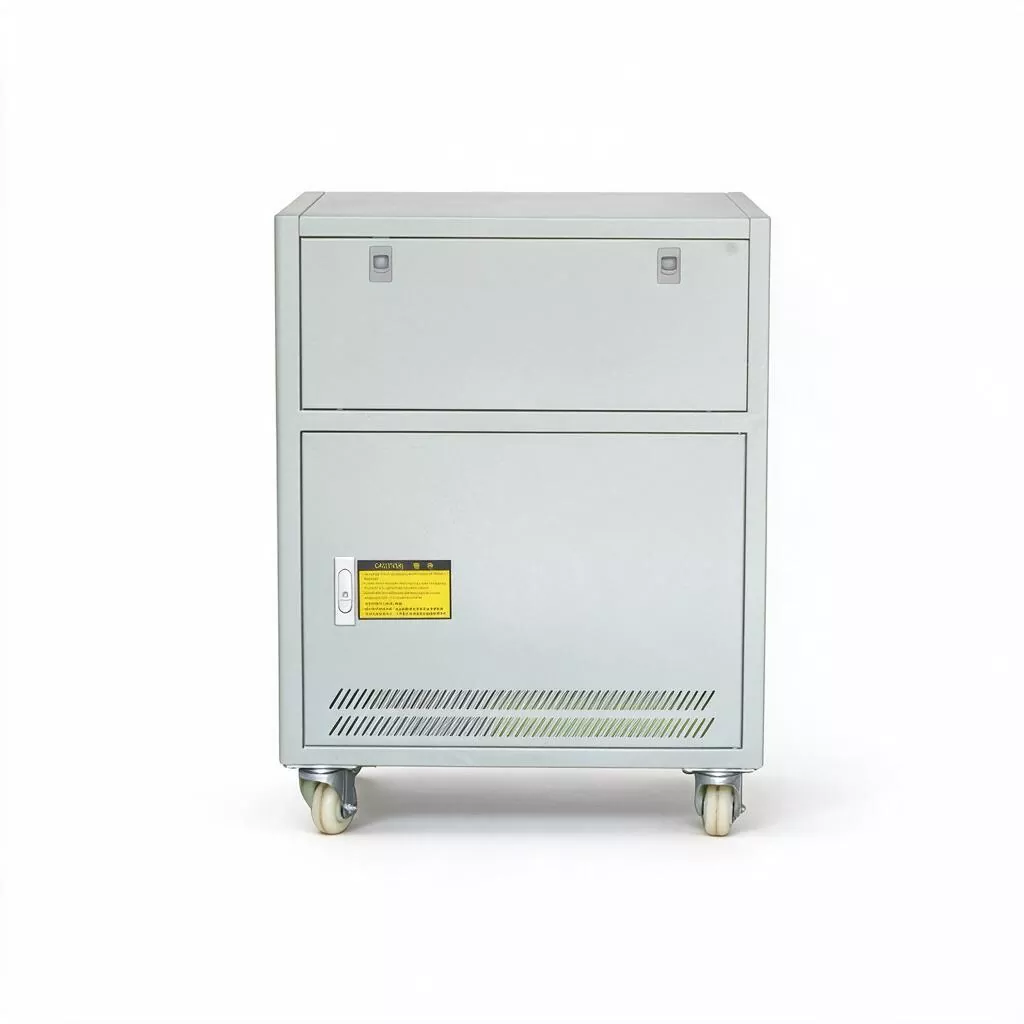

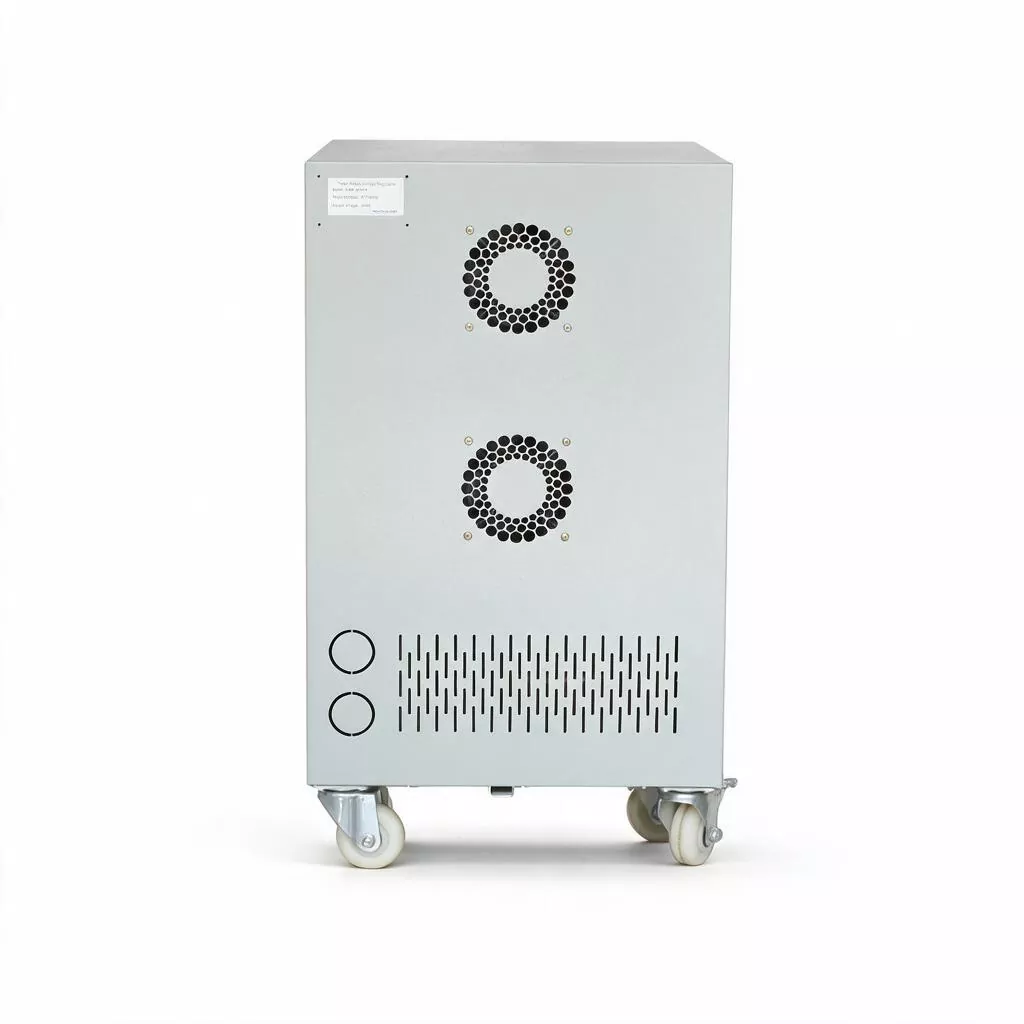

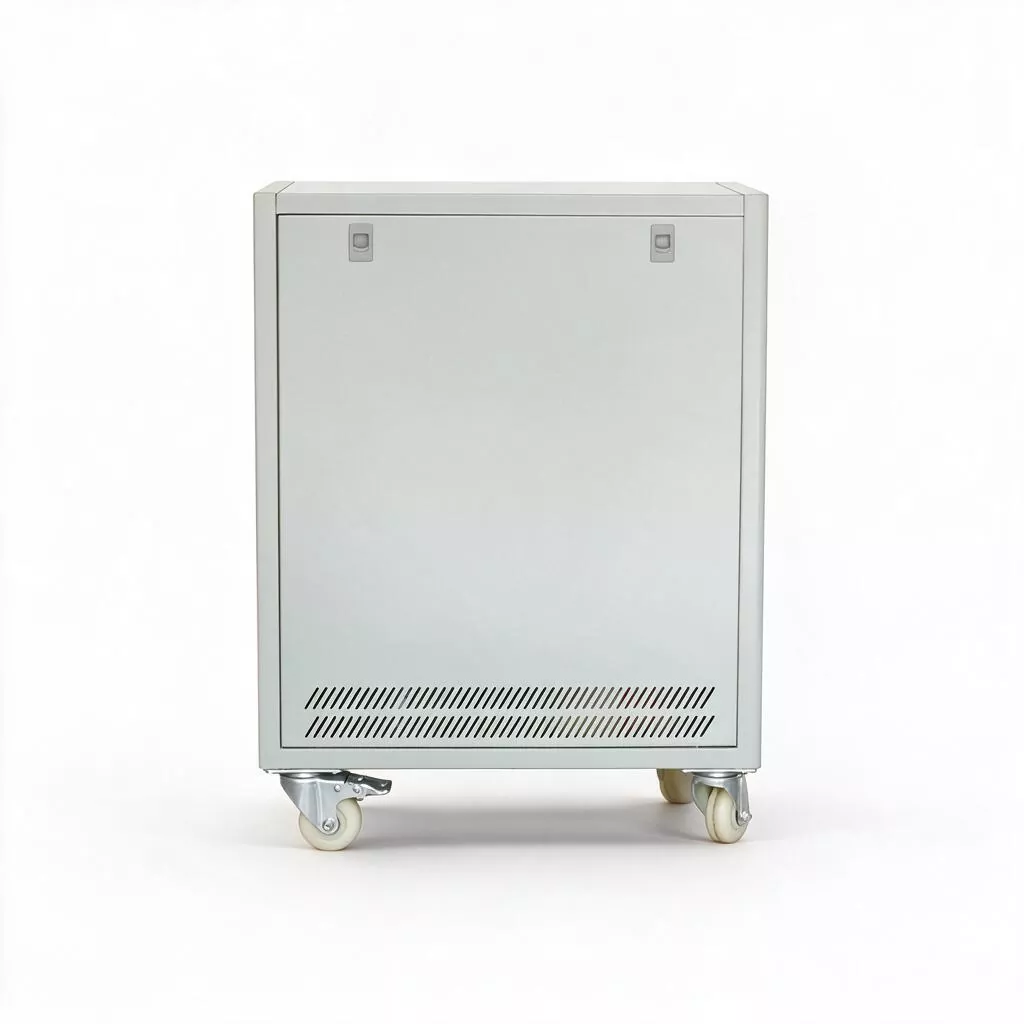

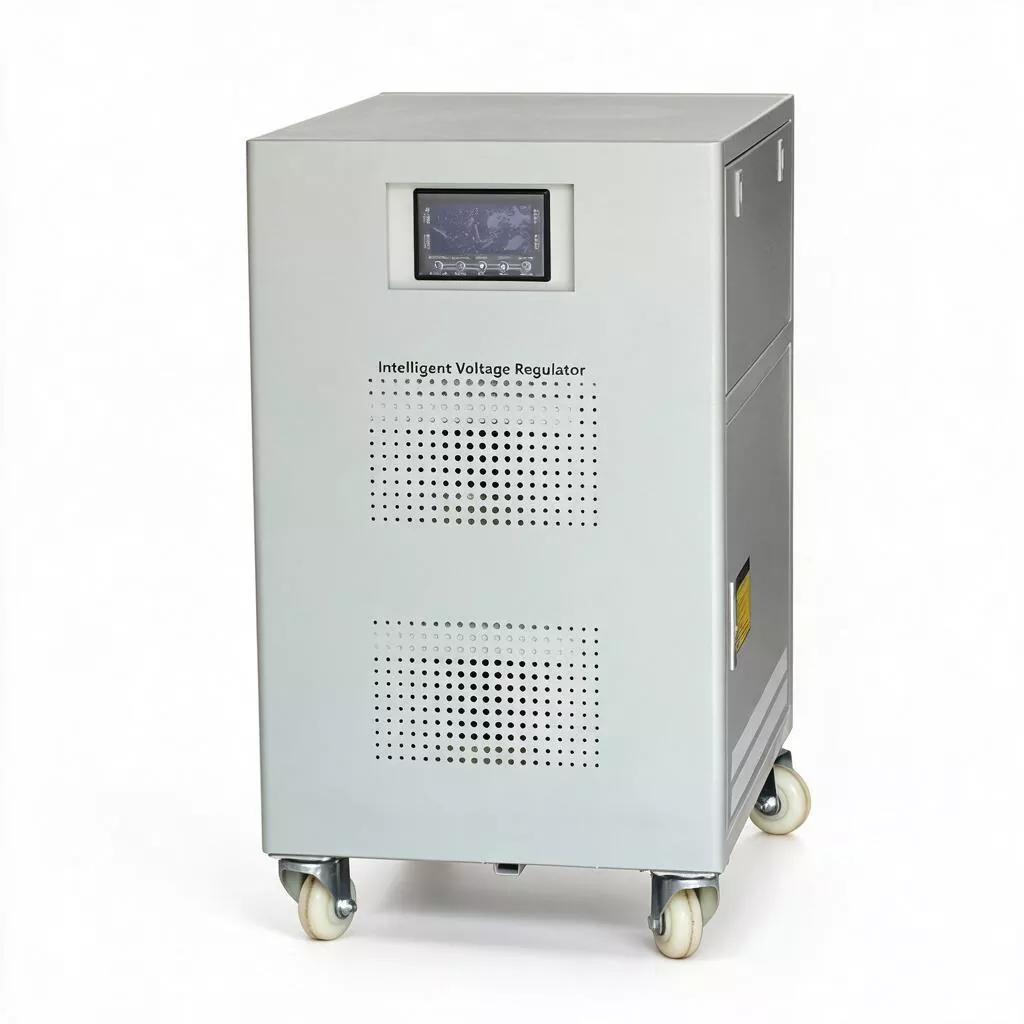

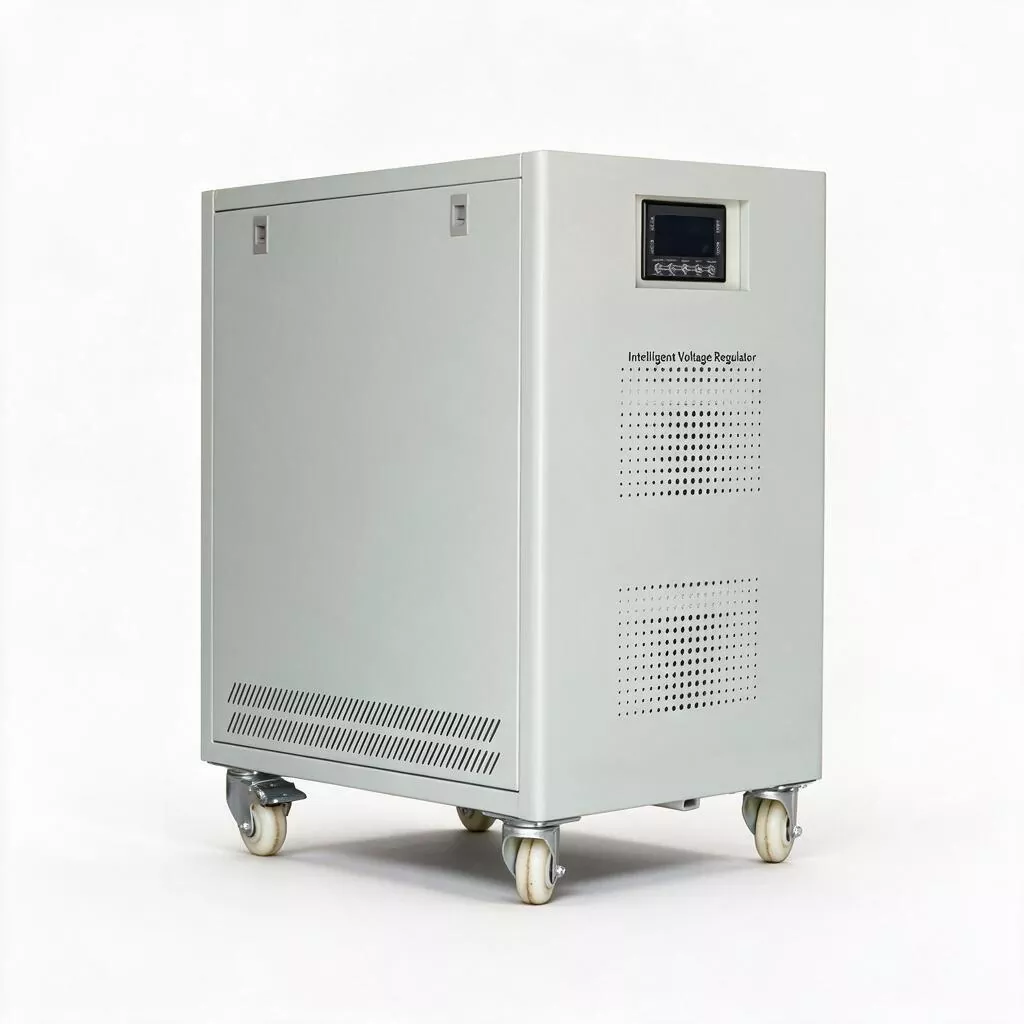

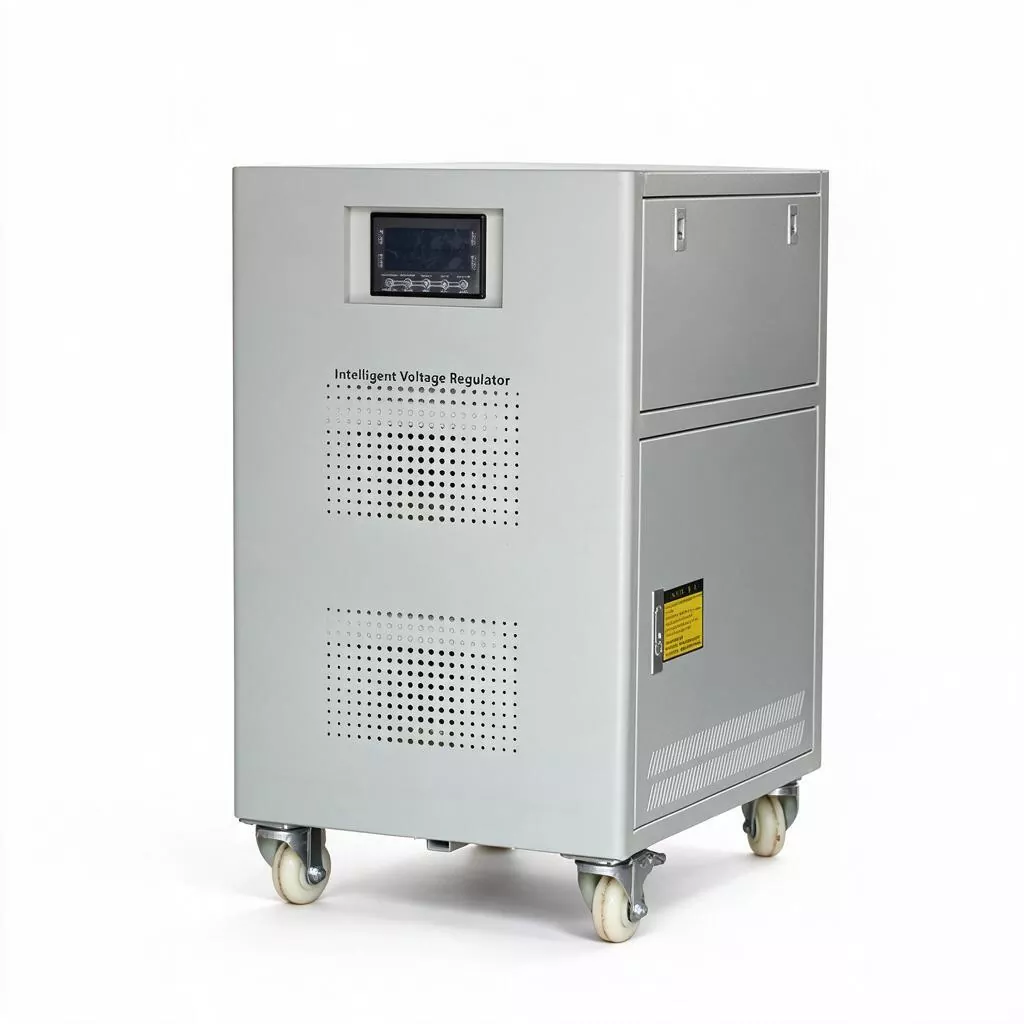

3-fazowy serwomotor AVR o mocy 100 kVA

Trójfazowy serwomotor AVR o mocy 100 kVA jest wewnętrznie wyposażony w poszerzoną kolumnową cewkę regulującą napięcie i ponadwymiarowy element szczotki węglowej. Konstrukcja z redundancją elektromagnetyczną umożliwia z łatwością radzenie sobie z ekstremalnymi „wahaniami mocy”, gdy sieć energetyczna poprzedzająca chwilowo spada do 60% napięcia znamionowego: po przywróceniu napięcia stabilizator może szybko zareagować i ustabilizować moc wyjściową w akceptowalnym zakresie, zapobiegając zatrzymaniu podłączonych przetwornic częstotliwości i serwonapędów z powodu alarmów zbyt niskiego napięcia.

Jednocześnie jego gigantyczny transformator kompensacyjny ma doskonałą charakterystykę nasycenia magnetycznego, co może zapewnić wystarczającą ochronę przed udarami prądowymi, gdy jednocześnie uruchamianych jest wiele silników o dużej mocy (całkowita moc około 80 kW), w przeciwieństwie do sprzętu elektronicznego, który jest podatny na łatwe wyzwalanie natychmiastowej blokady nadprądowej.

Parametr produktu

Kluczowe funkcje

1. Pojemność na poziomie centrum dystrybucyjnego

Moc znamionowa 100 kVA, prąd znamionowy około 152 A (trójfazowe 380 V). Można go zainstalować bezpośrednio w głównej rozdzielni fabrycznej lub w głównej szafie zasilającej budynku, służąc jako scentralizowany węzeł regulacji napięcia dla całego warsztatu, całego budynku lub obszaru parku. Upraszcza to strukturę dystrybucji i zmniejsza ryzyko koordynacji wielu urządzeń o małej pojemności połączonych równolegle.

2. Możliwość przeciwdziałania wahaniom mocy

Oparty na transformatorze o bardzo dużej pojemności typu indukcji elektromagnetycznej, ma wyjątkowo dużą tolerancję na nagły spadek napięcia. Gdy napięcie wejściowe spadnie do 60–70% wartości znamionowej, stabilizator może nadal utrzymywać stabilną moc wyjściową, skutecznie przeciwstawiając się „wahaniom mocy” spowodowanym uderzeniami pioruna, działaniem przełączników górnego poziomu lub przełączaniem dużego obciążenia oraz unikając wyłączania wrażliwego sprzętu z powodu zbyt niskiego napięcia.

3. Stabilność dynamiczna i termiczna

W ekstremalnych warunkach pracy, gdy w dużym warsztacie uruchamia się jednocześnie dziesiątki silników, SBW-100KVA może wytrzymać krótkotrwałe (≤5 sekund) prądy kilkakrotnie przekraczające prąd znamionowy bez wyłączania lub obejścia, zapewniając płynny samostart grupy urządzeń i skracając czas przywracania produkcji z „poziomu godzinowego” do „drugiego poziomu”.

4. Wytrzymała konstrukcja mechaniczna

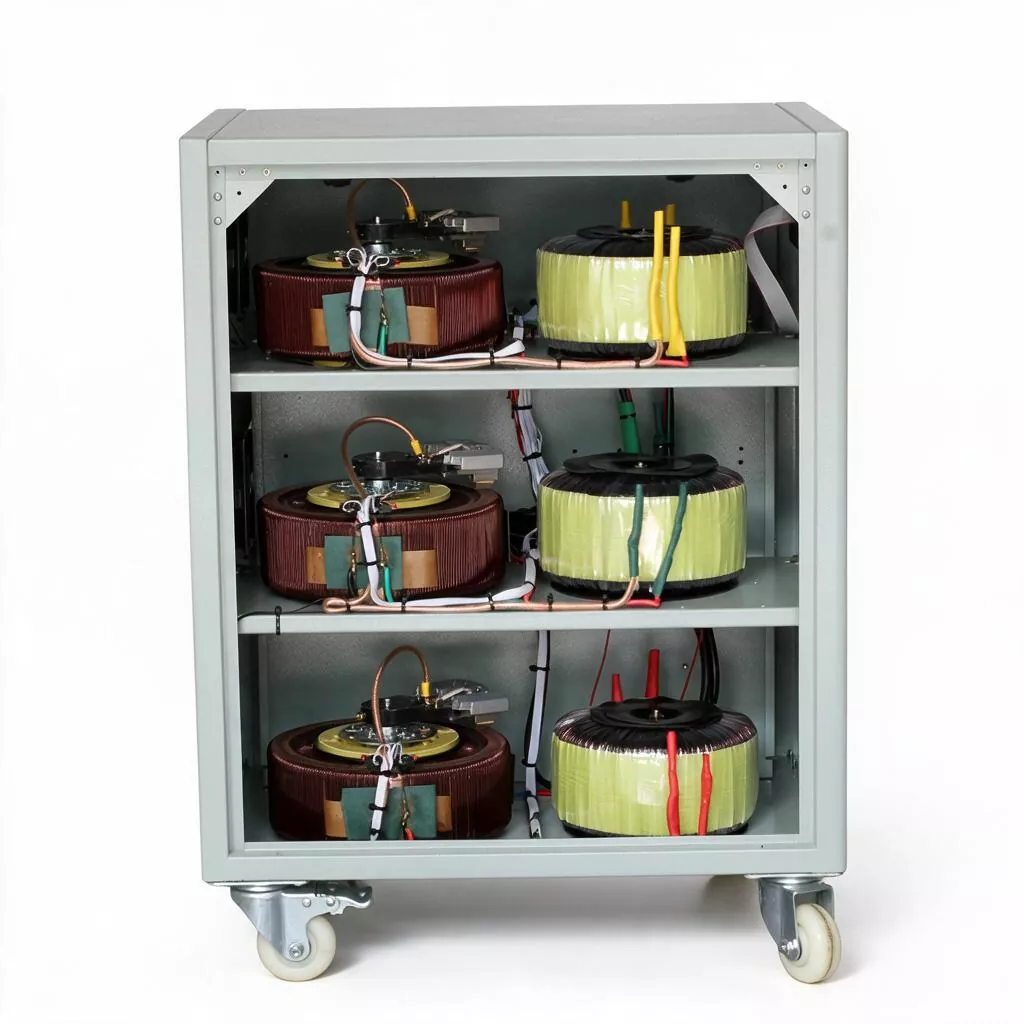

Wymiary szafki to 700×550×1300mm, a waga netto 175kg. W strukturze wewnętrznej zastosowano grube cewki miedziane i rdzenie z blachy krzemowej o wysokiej przenikalności magnetycznej, z poziomem izolacji klasy A. Wytrzymałość mechaniczna i margines elektryczny całej maszyny są wystarczające, a projektowana żywotność przekracza 15 lat. Nie ma potrzeby wymiany głównych komponentów na dużą skalę w całym cyklu życia.

5. Projekt minimalnej konserwacji

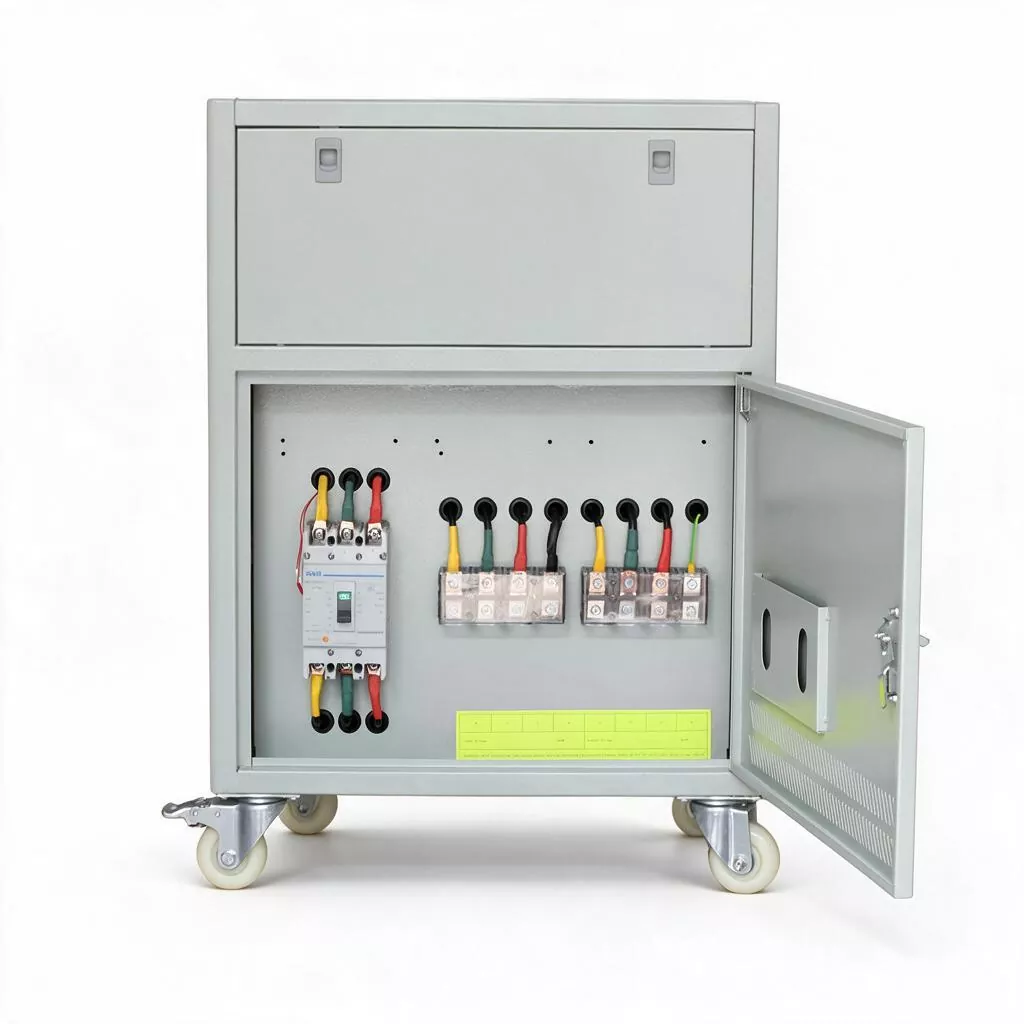

Trójfazowy serwomotor AVR o mocy 100 kVA wykorzystuje elementy szczotek węglowych typu szufladowego o międzynarodowej standardowej wielkości, umożliwiające kontrolę wizualną i szybką wymianę bez demontażu; układ wewnętrzny jest przejrzysty, a zaciski przyłączeniowe wykorzystują standardowe szyny miedziane, co ułatwia regularne dokręcanie i kontrolę pomiaru temperatury w podczerwieni. Części zamienne są bardzo wszechstronne, charakteryzują się krótkimi cyklami zaopatrzenia i niskimi kosztami.

6. Wielopoziomowa ochrona i redundantny bypass

Zintegrowany z sześcioma warstwami zabezpieczeń elektrycznych (przeciążenie, przepięcie, podnapięcie, zwarcie, przegrzanie, utrata fazy) i wyposażony w ręczne/automatyczne podwójne przełączniki obejściowe. Automatyczne przełączniki obejściowe mogą natychmiastowo przełączać się w przypadku nieprawidłowości wewnętrznych, aby zapewnić ciągłe zasilanie obciążenia; ręczny bypass jest wygodny do konserwacji sprzętu bez przerywania produkcji, spełniając wymagania ciągłej produkcji dla dużych przedsiębiorstw.

7. Inteligentny interfejs monitorowania

Standardowy interfejs komunikacyjny RS485 (protokół Modbus-RTU) oraz opcjonalny moduł komunikacyjny Ethernet. Może przesyłać napięcie wejściowe/wyjściowe, stopień obciążenia, temperaturę wewnętrzną, zdarzenia alarmowe i inne dane operacyjne do nadrzędnego systemu komputerowego w czasie rzeczywistym, uzyskując scentralizowane monitorowanie i ostrzeganie o usterkach przez centrum obsługi i konserwacji.

Aplikacje produktów

1. Wielkoskalowa produkcja samochodów i tłoczenie w przemyśle ciężkim: Zapewnij całkowitą stabilizację napięcia linii wejściowej dla linii tłoczenia 1000T i większych, klastrów robotów spawalniczych i warsztatów malarskich na dużą skalę, zapewniając spójność cyklu tłoczenia i jakości spawania.

2. Szpitale trzeciego stopnia i parki medyczne: Zainstalowane w głównej sali dystrybucyjnej szpitala, zapewniające scentralizowane zarządzanie zasilaniem ośrodków obrazowania (wiele rezonansów magnetycznych, tomografii komputerowej, DSA), klimatyzacją oczyszczającą salę operacyjną oraz wielkoskalowym sprzętem do sterylizacji w centralnym pomieszczeniu zaopatrzenia, zapewniając bezpieczeństwo pacjentów i bezpieczeństwo sprzętu.

3. Centra danych i węzły komunikacyjne na poziomie regionalnym: zlokalizowane po stronie linii wejściowej średniej wielkości pomieszczeń komputerowych IDC lub pomieszczeń komputerowych konwergencji komunikacji na poziomie prowincji, redukujące wpływ wahań napięcia na froncie na zasilacze impulsowe wysokiej częstotliwości i sprężarki klimatyzacji precyzyjnej oraz wydłużające żywotność zestawów akumulatorów UPS.

4. Duże kompleksy handlowe i centra wystawowe: Zapewnij pełną stabilność napięcia zasilania oświetlenia, głównych jednostek centralnej klimatyzacji, systemów schodów ruchomych w hotelach pięciogwiazdkowych, dużych centrach handlowych i międzynarodowych centrach wystawowych, unikając reklamacji klientów i strat operacyjnych spowodowanych wahaniami napięcia.

5. Wodociągi i oczyszczalnie ścieków komunalnych: Instalowane na końcach rurociągów dopływowych pompowni wodociągów miejskich i wentylatorowniach napowietrzających dużej oczyszczalni ścieków, zapewniające ciągłą i nieprzerwaną pracę kluczowej infrastruktury dla usług publicznych podczas wahań sieci elektroenergetycznej w porze deszczowej.

6. Duże chłodnie i przetwórstwo żywności: Zapewnij ochronę przed stabilizacją napięcia dla grup sprężarek chłodniczych amoniaku, wentylatorów tunelowych szybkiego zamrażania i systemów dystrybucji zasilania automatycznych linii pakujących, zapobiegając powodowaniu nieprawidłowego napięcia powodującego niekontrolowany wzrost temperatury w chłodni i skutkującego ogromnymi stratami.

Dlaczego warto wybrać ten 3-fazowy silnik serwo AVR?

1. 3-fazowy serwomotor AVR o mocy 100 kVA wykorzystuje uzwojenie cewki wykonane w całości z miedzi i wysokiej jakości system izolacji na poziomie A. Rzeczywiste zużycie miedzi i żelaza znacznie przekracza średni poziom w branży, zapewniając wyjątkowo niskie straty histerezy i prądów wirowych (sprawność ≥ 96%) w warunkach pełnego obciążenia. Jego jedyny wrażliwy element – ​​szczotki węglowe – wykorzystuje materiał miedziano-grafitowy o międzynarodowej standardowej wielkości, z cyklem wymiany do 3-5 lat, a części zamienne są bardzo wszechstronne i zapewniają bardzo niski koszt jednorazowej wymiany.

2. Ogólna konstrukcja zapewnia wystarczające marginesy elektryczne i mechaniczne, eliminując problemy z awariami typu „odliczanie”, z którymi borykają się urządzenia energoelektroniczne, takie jak wysychanie kondensatorów elektrolitycznych i starzenie się modułów IGBT w okresie użytkowania. Dla działu finansowego jest to środek trwały, który można amortyzować przez ponad 15 lat, przy niezwykle konkurencyjnym rocznym koszcie amortyzacji.

3. Konstrukcja modelu 100 kVA w pełni uwzględnia praktyczne potrzeby użytkowników na dużą skalę: wykorzystuje otwierane na bok drzwi konserwacyjne i szufladowe ramy szczotek węglowych, a przegląd i wymianę szczotek węglowych można zakończyć w ciągu 20 minut, bez konieczności odłączania głównego obwodu linii wejściowych; wyposażony w cyfrowe mierniki LED z dużym ekranem i wskaźniki kodów usterek, umożliwiające elektrykowi pierwszej linii szybkie zlokalizowanie problemu; Zarezerwowane interfejsy komunikacyjne RS485 obsługują połączenie z systemami DCS lub systemami monitorowania mocy, umożliwiając zdalne pomiary, zdalną sygnalizację i zdalne sterowanie.

Usługi dostosowywania

KTAC świadczy usługi OEM/ODM, w tym kolor wyglądu, sposób pakowania, zakres napięcia wejściowego/wyjściowego i specjalne moduły funkcyjne (takie jak urządzenia filtrujące EMI, urządzenia odgromowe, interfejsy monitorujące RS232/RS485) itp. Prosimy o kontakt w celu uzyskania niestandardowych rozwiązań.

Często zadawane pytania

1. Jaki jest prąd znamionowy stabilizatora 100KVA? Jakie są wymagania dotyczące przedniego kabla wejściowego?

Prąd znamionowy trójfazowego stabilizatora 380 V wynosi około 152 A. Biorąc pod uwagę utratę wydajności samego stabilizatora (około 4%) i możliwe krótkotrwałe przeciążenie, zaleca się skonfigurowanie 3-fazowego serwomotoru AVR o mocy 100 kVA z wyłącznikiem kompaktowym (MCCB) o wydajności nie mniejszej niż 200 A na przednim końcu. Zaleca się, aby dla kabla przychodzącego stosować parametry YJV 3×70mm² + 2×35mm² lub wyższe (rdzeń miedziany), a konkretny wybór należy zweryfikować na podstawie rzeczywistej odległości układania (≤50 metrów) w celu obliczenia spadku napięcia. Możemy dostarczyć Ci darmowy arkusz kalkulacyjny doboru kabla.

2. Jak ten sprzęt współpracuje z transformatorem czołowym (np. 1250 kVA)?

Zasilacz SBW-100KVA nadaje się do głównej gałęzi zasilającej transformatorów po stronie niskiego napięcia o mocy od 500 kVA do 1600 kVA. Pełni funkcję „stabilizującej warstwy izolacyjnej” umieszczonej pomiędzy transformatorem a obciążeniem warsztatowym. Zaleca się zainstalowanie wyłącznika izolującego i odgromnika z przodu stabilizatora oraz skonfigurowanie szaf rozdzielczych dla różnych stref procesowych z tyłu, zgodnie z różnymi procesami w warsztacie, aby uzyskać stopniowaną ochronę.

3. Jaki jest konkretny poziom odporności na „wstrząsy antywibracyjne”?

Gdy napięcie wejściowe spadnie do 60% wartości znamionowej w ciągu 100 ms (tj. 228 V), napięcie wyjściowe SBW-100KVA może nadal utrzymywać się w granicach ±3% (tj. 369 V - 392 V). Ma to kluczowe znaczenie dla utrzymania załączenia tylnych przetwornic częstotliwości i styczników. W przypadku dłuższych głębokich spadków konieczne jest połączenie przedniego systemu ATS i generatora w celu skoordynowanej reakcji. Możemy zapewnić kompleksowe rozwiązanie zapewniające ciągłość zasilania.

4. Jak wygląda cykl remontów głównych i koszt wymiany głównych części zamiennych?

Zaleca się przeprowadzenie kompleksowej konserwacji co 5 lat (obejmującej wymianę szczotek węglowych, smarowanie łożysk, dokręcenie końcówek i sprawdzenie izolacji). Zespół szczotek węglowych jest jedynym stałym materiałem eksploatacyjnym, a koszt wymiany partii jest znacznie niższy niż koszt wymiany całej płytki zasilającej stabilizatora elektronicznego. Ogólny projektowany okres użytkowania maszyny wynosi > 15 lat, a transformator rdzeniowy może pracować ponad 20 lat.

5. W jaki sposób funkcja podwójnego obejścia zapewnia ciągłość produkcji w rzeczywistej pracy?

Na panelu wyposażenia znajduje się przełącznik wyboru „stabilizacja/obejście”. Gdy wymagana jest konserwacja, przełącz przełącznik w położenie „bypass” (w tym momencie wewnętrzny stycznik bezpośrednio podłączy obciążenie do zasilania sieciowego), korpus stabilizatora można bezpiecznie wyłączyć w celu konserwacji, a zasilanie obciążenia nie zostanie przerwane. Po zakończeniu konserwacji należy powrócić do trybu „stabilizacji”. Cały proces umożliwia ciągłą pracę produkcyjną, ale musi być wykonywany przez certyfikowanego elektryka.

6. Czy istnieją jakieś specjalne wymagania dotyczące podłoża montażowego dla ciężaru 175 kg?

Urządzenie posiada podstawę nośną oraz cztery otwory montażowe. W przypadku zwykłej podłogi cementowej można ją bezpośrednio ułożyć i zainstalować; w przypadku napowietrznej antystatycznej podłogi lub płyty podłogowej zaleca się zainstalowanie 10-kanałowej stalowej podstawy nośnej na dole urządzenia w celu rozłożenia ciężaru na belki konstrukcyjne i kolumny. Nasze rysunki montażowe wyraźnie wskażą wymagania dotyczące obciążenia i stałe wymiary.
