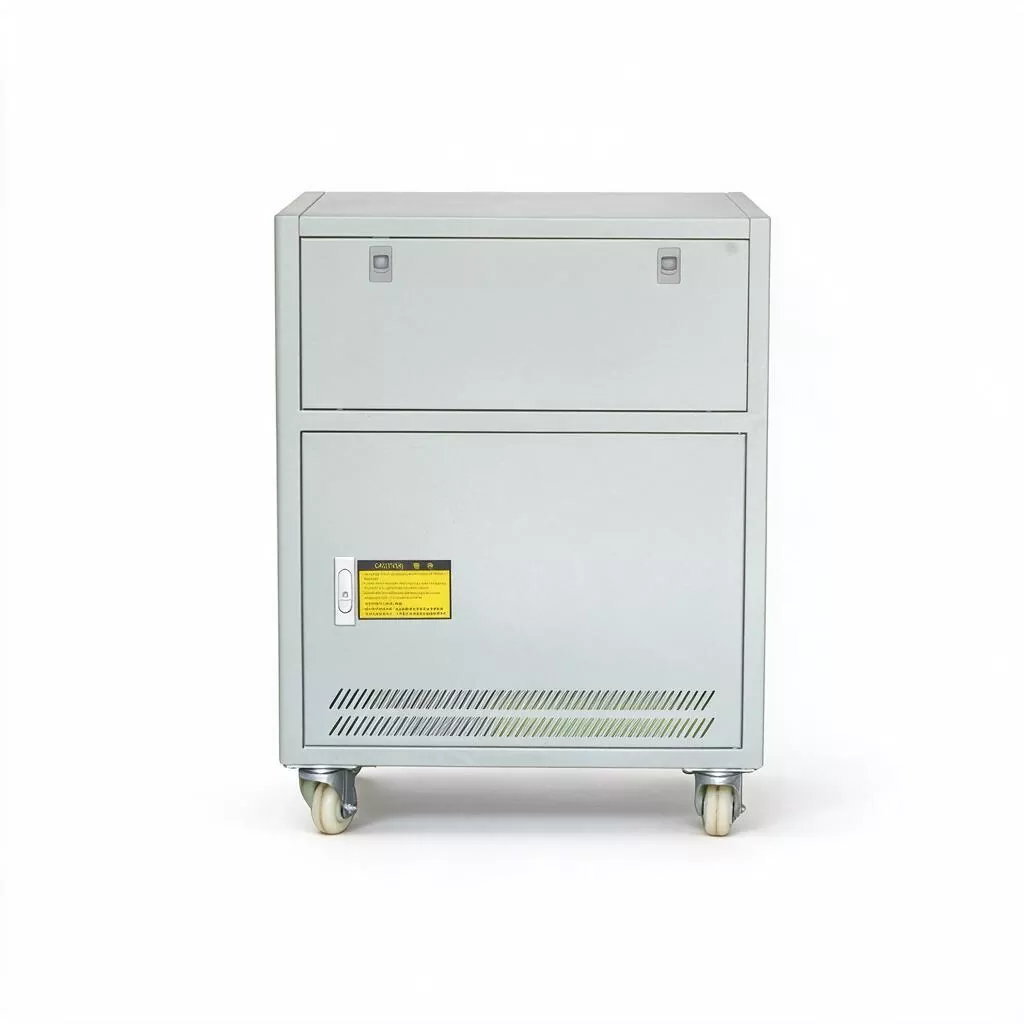

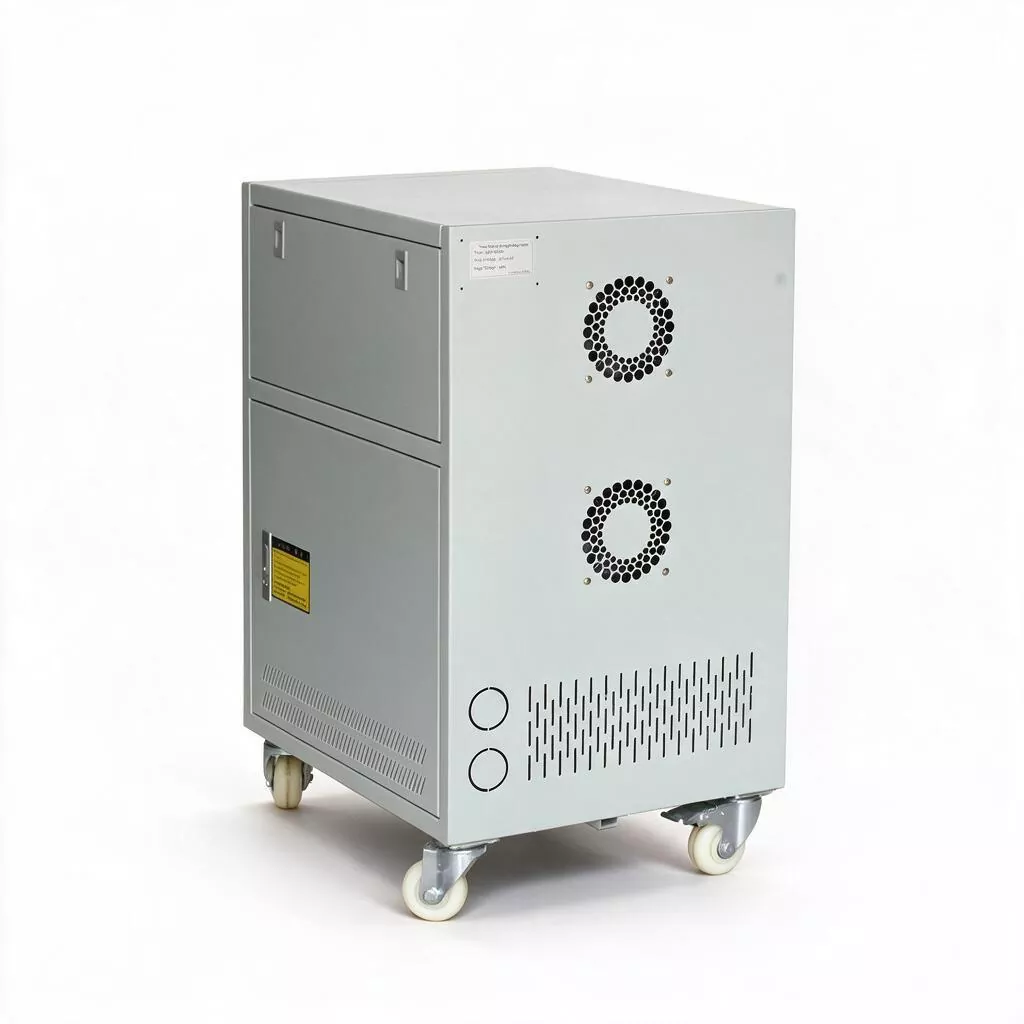

3-fazowy serwosilnik AVR o mocy 20 kVA

Konkurencja w nowoczesnej produkcji to w dużej mierze rywalizacja o ogólną efektywność sprzętu (OEE). Wśród wielu czynników wpływających na OEE, jakość energii jest często pomijana, choć często jest to główna przyczyna nieplanowanych przestojów.

Spadki napięcia mogą zakłócać programy sterujące PLC i powodować wyłączenia alarmowe w serwonapędach; utrzymujące się wysokie napięcie przyspiesza starzenie się izolacji silnika i skraca żywotność kondensatorów szyny DC VFD; a brak równowagi trójfazowej powoduje tętnienie momentu obrotowego silnika, pogarszając precyzję obróbki.

W porównaniu z podstawowymi modelami o mocy 10 kVA lub pośrednimi o mocy 15 kVA, 3-fazowy serwomotor AVR o mocy 20 kVA nie tylko radzi sobie z wysokimi prądami rozruchowymi (zwykle 5–7 razy większy od prądu znamionowego) związanymi z uruchamianiem obciążeń indukcyjnych, takich jak silniki i sprężarki, ale także – dzięki niezależnej regulacji trójfazowej – szybko przywraca równowagę napięcia między fazami podczas nagłych wahań obciążenia jednofazowego, zapewniając, że cała linia produkcyjna pozostaje niezakłócona.

Parametr produktu

Jakie są zalety w porównaniu z innymi produktami?

Pod względem kompatybilności systemu moc 20 kVA odpowiada prądowi znamionowemu około 30 A (3 fazy 380 V), co czyni ją idealnym rozwiązaniem dla większości dostępnych na rynku wyłączników i styczników 40 A (lub niższych), eliminując potrzebę kosztownej modernizacji szaf rozdzielczych.

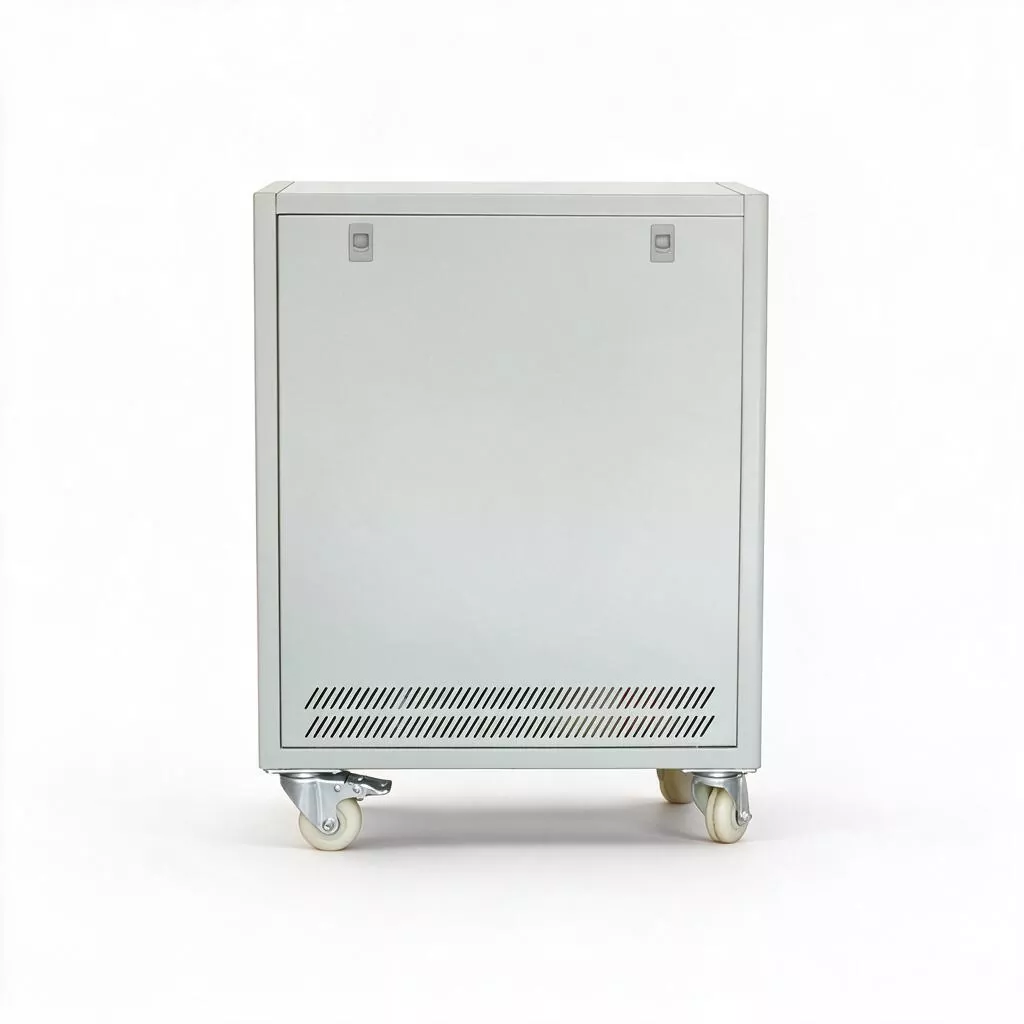

Co więcej, 3-fazowy serwomotor AVR o mocy 20 kVA ma dokładnie takie same wymiary (500 × 380 × 670 mm) i wagę (82 kg), jak modele 10 kVA i 15 kVA. Ta spójność wymagań dotyczących powierzchni i obciążenia strukturalnego umożliwia klientom modernizację do wyższej wydajności bez zmiany istniejącego układu, jednocześnie zapewniając wystarczający zapas mocy, aby w przyszłości uwzględnić jedną lub dwie kolejne maszyny.

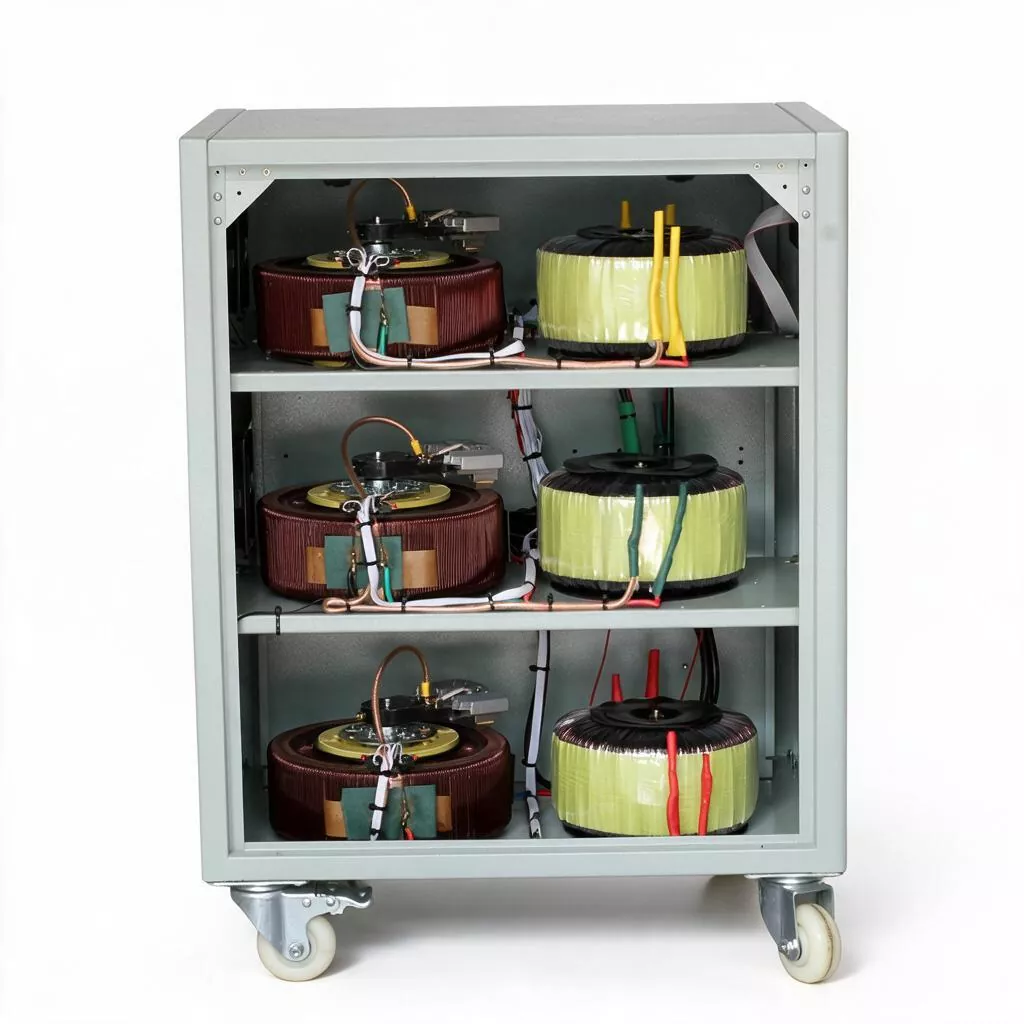

Trójfazowy serwomotor AVR o mocy 20 kVA dziedziczy nieodłączne zalety konstrukcji serwomotoru: wysoką odporność na uderzenia, brak zagrożeń związanych z delikatną elektroniką mocy oraz tanią i łatwą wymianę szczotek węglowych. Wyposażony w inteligentny wentylator sterowany temperaturą i wielowarstwowy system ochrony, model ten jest przeznaczony do ciągłego, całodobowego, trzyzmianowego środowiska produkcyjnego, dzięki czemu szczególnie nadaje się do operacji na linii montażowej, które wymagają dużej ciągłości zasilania.

Kluczowe funkcje

1. Optymalne pozycjonowanie wydajności

Moc znamionowa 20KVA dokładnie wypełnia lukę rynkową pomiędzy modelami 15KVA i 30KVA. W przypadku grup obciążeń o całkowitej mocy zainstalowanej wynoszącej około 15–18 kW jednostka o mocy 20 kVA zapewnia rozsądny margines 10–15%. Pozwala to z łatwością radzić sobie z skokami rozruchu silnika, unikając jednocześnie nieefektywności pracy w strefie małego obciążenia z powodu nadmiernej wydajności, zapewniając, że stabilizator stale pracuje w swoim szczytowym zakresie wydajności (obciążenie 60–80%).

2. Zapewnienie ciągłości produkcji

Charakteryzuje się szeroką tolerancją napięcia wejściowego ±20%; stabilizator utrzymuje stabilną moc wyjściową nawet wtedy, gdy napięcie sieciowe spadnie do 304 V lub wzrośnie do 456 V. Dzięki czasowi reakcji poniżej jednej sekundy skutecznie łagodzi migotanie napięcia podczas burz i wahania napięcia spowodowane przełączaniem ciężkiego sprzętu, minimalizując ryzyko przerw w dostawie prądu.

3. Niezależna regulacja trójfazowa

Zaprojektowany do scenariuszy fabrycznych obejmujących obciążenia mieszane – takie jak oświetlenie jednofazowe i gniazdka obok trójfazowego sprzętu zasilającego – wykorzystuje technologię niezależnego próbkowania faz i kontroli. Nawet przy znacznej nierównowadze obciążenia między fazami stabilizuje napięcie każdej fazy w wymaganym zakresie precyzji, zapobiegając uszkodzeniom precyzyjnych płytek sterujących spowodowanym przepięciem wynikającym z przesunięć punktu neutralnego.

4. Konstrukcja o wysokiej trwałości

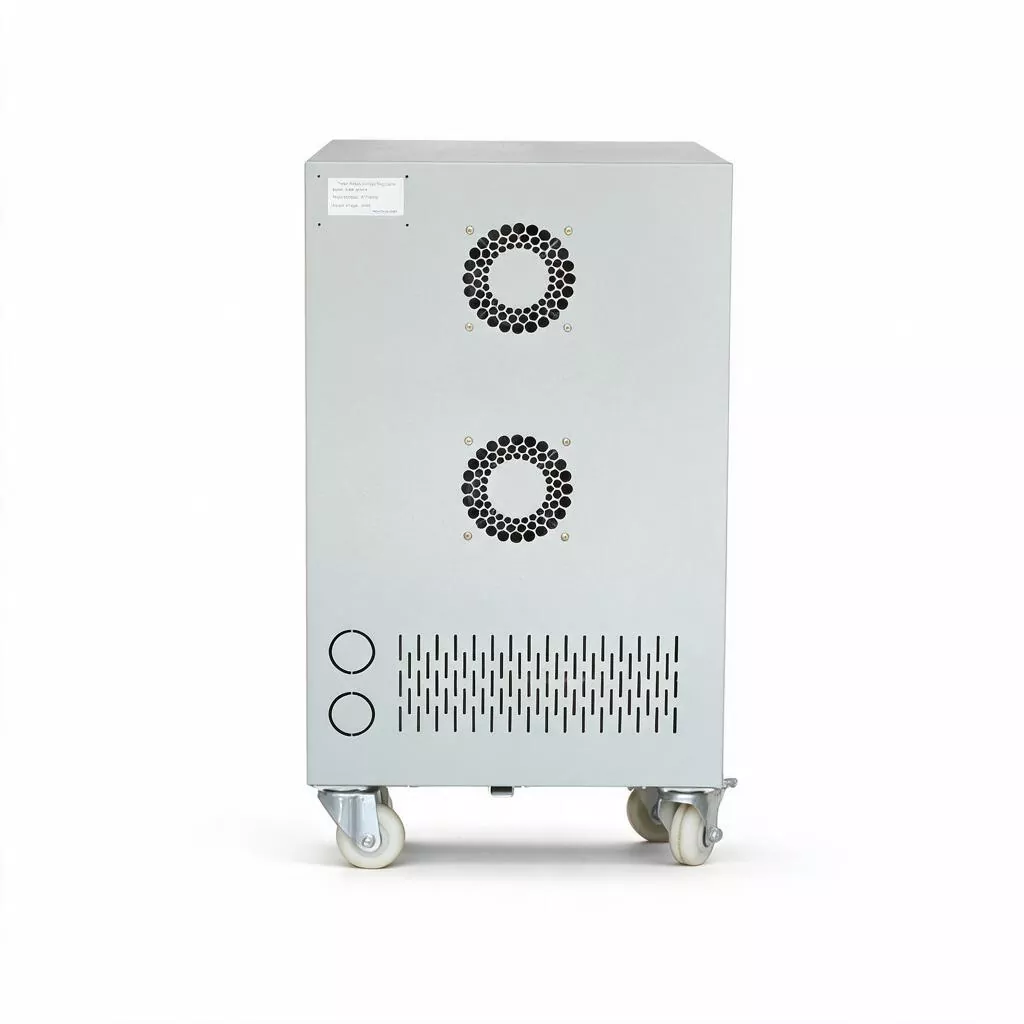

Zbudowany z materiałów izolacyjnych klasy A, wytrzymuje napięcie AC 2000 V/1 min bez przebicia dielektrycznego. Dzięki wzrostowi temperatury netto <60°C i wbudowanemu inteligentnemu systemowi chłodzenia wymuszonym obiegiem powietrza, działa stabilnie przez długi czas w temperaturach otoczenia od -5°C do 40°C i wilgotności poniżej 90%, dzięki czemu nadaje się do środowisk o wysokiej temperaturze i dużej wilgotności, takich jak warsztaty formowania wtryskowego, odlewnie i podziemne pomieszczenia dystrybucji energii.

5. Konserwacja modułowa

Jedynymi częściami eksploatacyjnymi są szczotki węglowe; wymiana jest prosta i tania (nie ma konieczności demontażu całego urządzenia). Płyta sterująca wykorzystuje złącza wtykowe, co znacznie skraca czas rozwiązywania problemów i napraw. Żywotność urządzenia przekracza 15 lat, co skutkuje długoterminowym całkowitym kosztem posiadania znacznie niższym niż w przypadku elektronicznych stabilizatorów napięcia.

6. Podłącz i graj

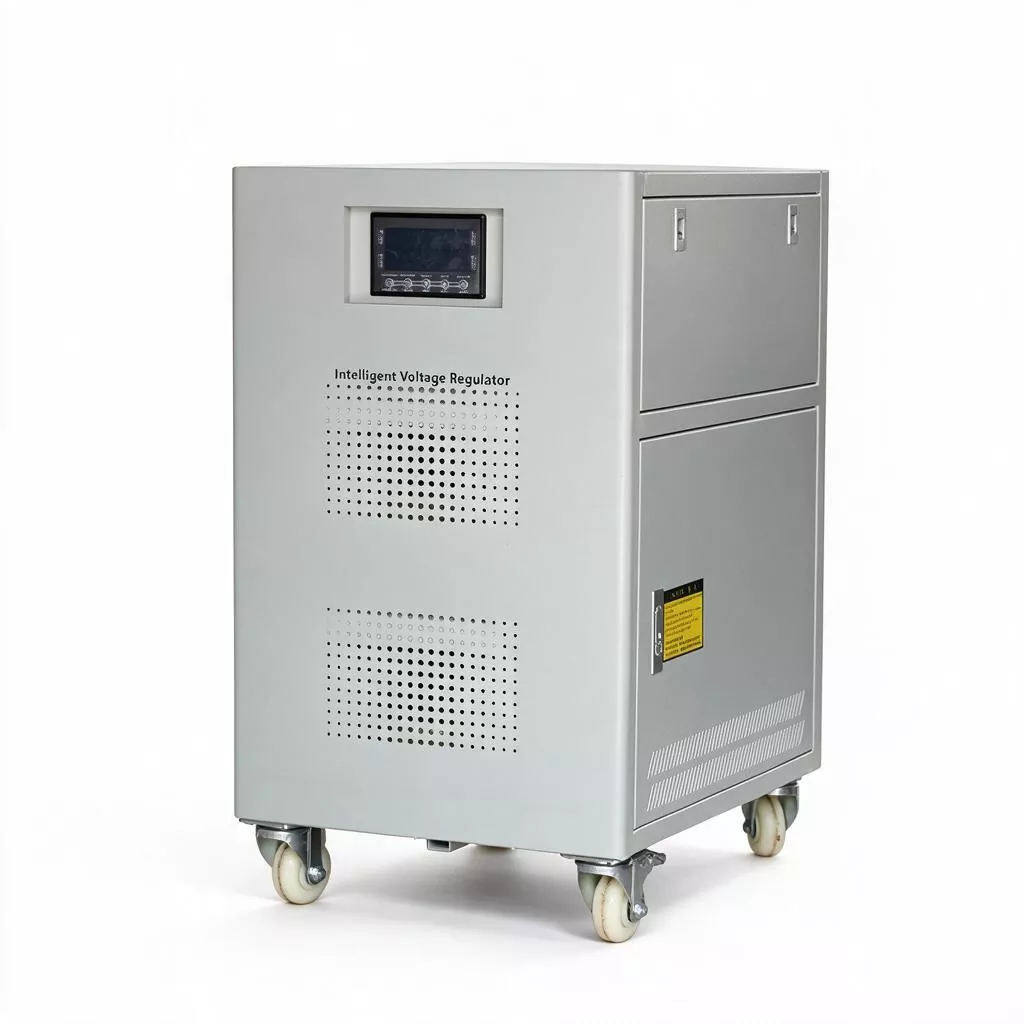

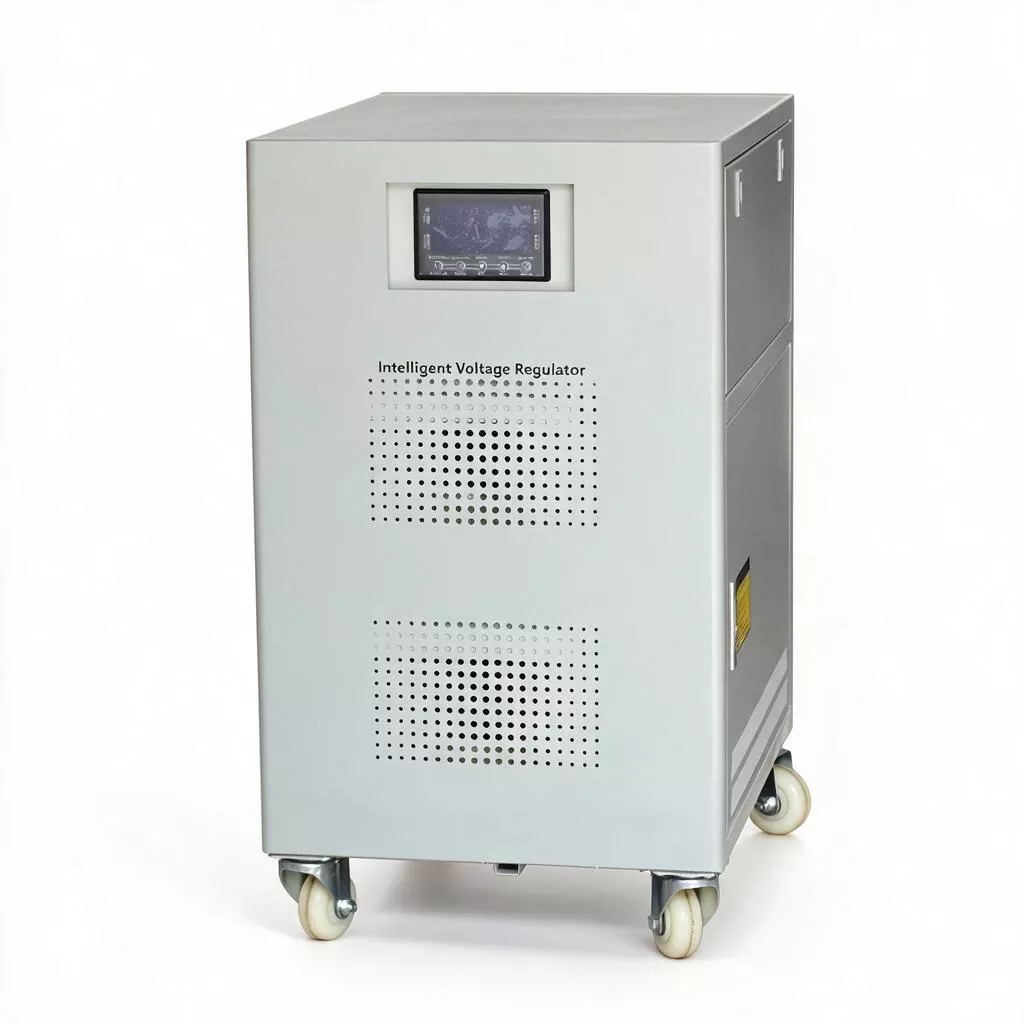

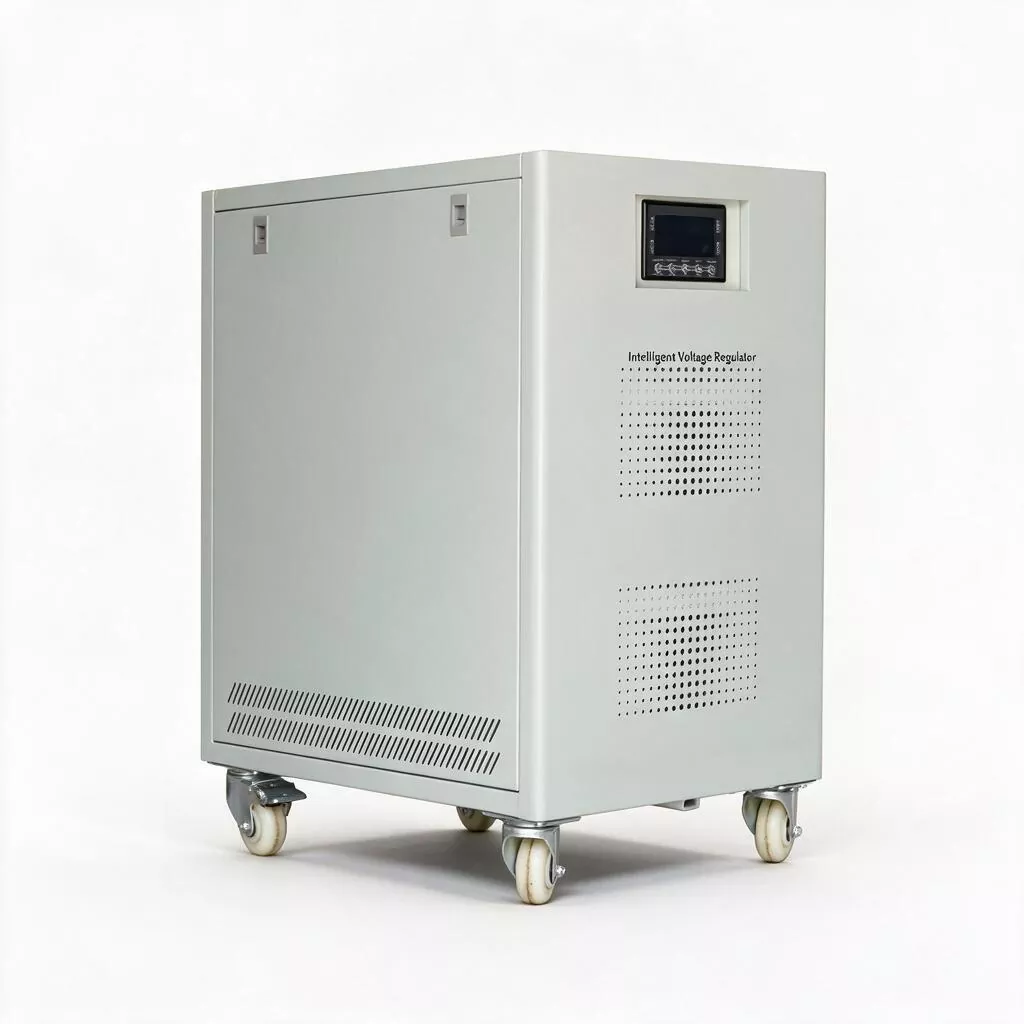

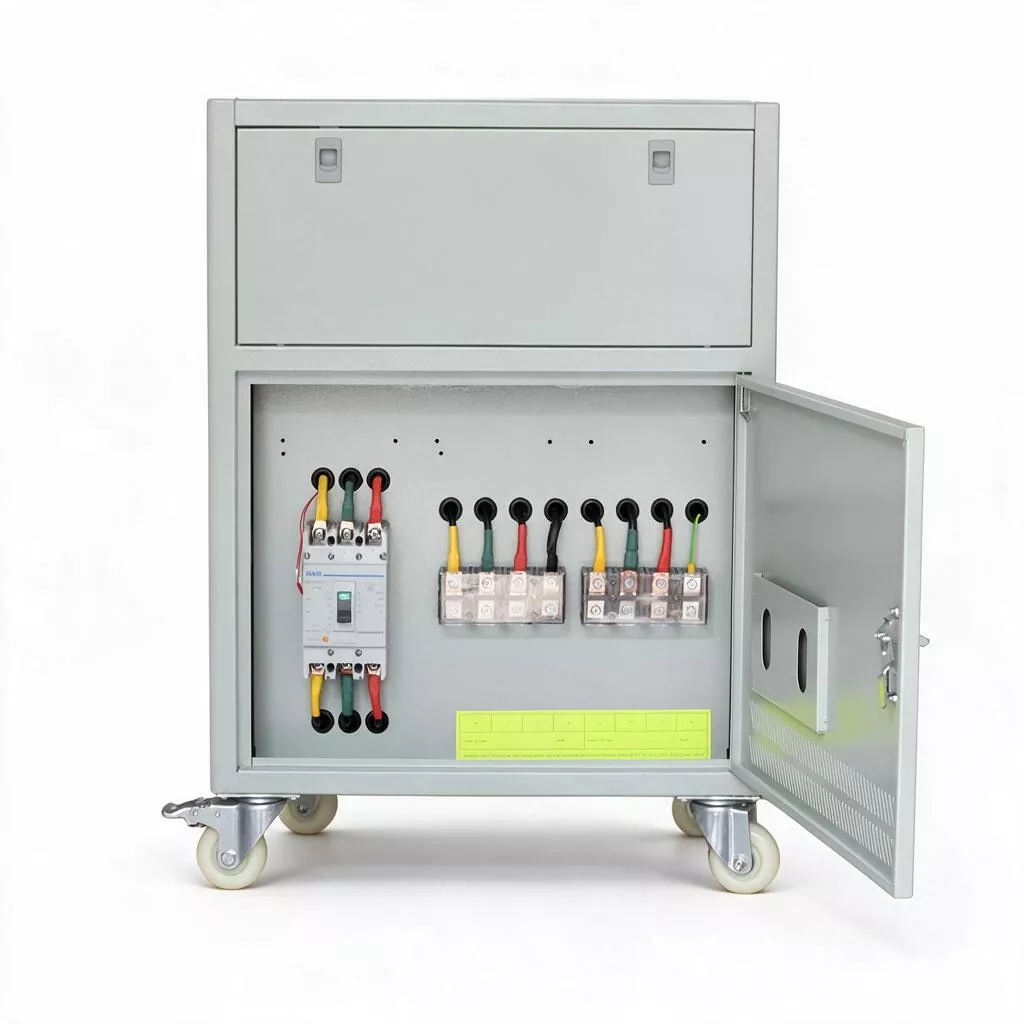

Posiada standardowe okablowanie trójfazowe, czteroprzewodowe (A/B/C/N/PE) i obsługuje pracę w dwóch częstotliwościach (50/60 Hz). 3-fazowy serwomotor AVR o mocy 20 kVA jest kompatybilny z agregatami prądotwórczymi diesla, systemami UPS i stopniami wejściowymi różnych napędów o zmiennej częstotliwości (VFD). Cyfrowy panel LED zapewnia intuicyjne wyświetlanie napięć fazowych, ułatwiając szybkie kontrole na miejscu.

Aplikacje produktów

1. Małe i średnie linie produkcyjne: Zapewnia stabilną moc tokarek CNC, frezarek, centrów obróbczych, małych linii do tłoczenia i zautomatyzowanych linii montażowych, zapewniając precyzję obróbki i utrzymanie czasów cykli produkcyjnych.

2. Urządzenia energetyczne dla dużych budynków: Odpowiednie do głównych wind, agregatów chłodniczych centralnej klimatyzacji, pomp przeciwpożarowych i systemów wentylacyjnych w wysokich budynkach biurowych, centrach handlowych i szpitalach; zapobiega uwięzieniu windy lub wyłączeniom ochronnym systemów chłodzenia spowodowanym wahaniami napięcia.

3. Maszyny pakujące i spożywcze: Zapewnia ochronę stabilizacji napięcia dla urządzeń poddawanych częstym cyklom rozruchu i zatrzymywania – takich jak maszyny pakujące w poduszki, maszyny napełniające, maszyny zgrzewające i piekarniki – wydłużając w ten sposób żywotność styczników i silników.

4. Obróbka laserowa i blacha: Dostarcza czystą energię do jednostek sterujących CNC i pomocniczych pomp gazowych maszyn do cięcia laserowego i plazmowego, zapobiegając awariom wysokiego napięcia lub problemom z jakością cięcia.

5. Pomieszczenia agregacji komunikacji: stosowane na etapie wejściowym zasilaczy impulsowych i jednostek klimatyzacji precyzyjnej w regionalnych pomieszczeniach agregacji i brzegowych centrach danych, aby zapobiegać przestojom sprzętu komunikacyjnego spowodowanym anomaliami napięcia.

6. Sprzęt do testowania i kontroli: Zapewnia stabilne napięcie odniesienia dla komór do testów środowiskowych, dynamometrów i testerów ładowania/rozładowania dużej mocy w laboratoriach uniwersyteckich i centrach kontroli jakości, zapewniając powtarzalność danych testowych.

Usługi dostosowywania

KTAC obsługuje usługi OEM/ODM, w tym dostosowywanie kolorów zewnętrznych, metod pakowania, zakresów napięć wejściowych/wyjściowych i specjalnych modułów funkcyjnych (takich jak filtry EMI, urządzenia odgromowe i interfejsy monitorujące RS232/RS485). Skontaktuj się z nami, aby uzyskać indywidualne rozwiązanie.

Często zadawane pytania

1. Jak ustalić, czy mój sprzęt wymaga mocy 20 kVA zamiast 15 kVA?

Oblicz całkowitą moc (kVA) wszystkich jednocześnie pracujących urządzeń i uwzględnij rozruchowy prąd udarowy największego pojedynczego silnika. Jeśli całkowita moc robocza mieści się w przedziale od 12 kVA do 15 kVA i dotyczy dużych silników lub sprzętu, który często się uruchamia i zatrzymuje, zalecamy model 20 kVA, aby zapewnić wystarczający zapas mocy. Jeśli całkowita moc utrzymuje się stale poniżej 10 kVA, wystarczający jest model 15 kVA. Możemy udostępnić bezpłatny arkusz kalkulacyjny do obliczania obciążenia.

2. Czy wystąpią problemy, jeśli stabilizator napięcia 20 kVA będzie działał przy niskim obciążeniu przez dłuższy czas?

Nie. Seria SBW wykorzystuje regulację napięcia serwomotoru i nie spełnia wymagań dotyczących „minimalnego obciążenia”, jakie można spotkać w przypadku elektronicznych stabilizatorów napięcia. Nawet przy niewielkich obciążeniach na poziomie 20–30% sprawność utrzymuje się na poziomie powyżej 90%, a niższy wzrost temperatury faktycznie pomaga wydłużyć żywotność szczotek węglowych i transformatora.

3. Czy niezależna regulacja trójfazowa może całkowicie rozwiązać problemy związane z niezrównoważeniem trójfazowym?

Tak. 3-fazowy serwomotor AVR o mocy 20 kVA wykonuje próbkowanie napięcia i regulację kompensacji dla każdej fazy indywidualnie, stabilizując napięcie wyjściowe każdej fazy z dokładnością do ± 3%. Należy jednak pamiętać, że reguluje on napięcie, a nie dystrybucję mocy czynnej; jeśli trójfazowy prąd obciążenia jest znacznie niezrównoważony (np. różnica ponad 50%), zalecamy optymalizację rozkładu obciążenia.

4. Jak działa funkcja obejścia urządzenia?

W przypadku wewnętrznego przeciążenia, zwarcia, przegrzania lub awarii komponentu obwód sterujący automatycznie przełącza obciążenie na obwód obejściowy sieci. W tym momencie jednostka działa jedynie jako przewodnik; gdy regulacja napięcia jest wyłączona, utrzymywane jest ciągłe zasilanie urządzeń znajdujących się poniżej. Jednocześnie panel uruchamia alarm dźwiękowy i wizualny, aby zaalarmować personel konserwacyjny.

5. Jak często należy wymieniać szczotki węglowe?

Żywotność szczotek węglowych uzależniona jest od częstotliwości wahań napięcia oraz wielkości prądu obciążenia. W standardowych warunkach pracy przy średniej jakości sieci normalny okres użytkowania wynosi około 3 do 5 lat. Zalecamy wymianę w przypadku zaobserwowania znacznych wahań napięcia wyjściowego lub gdy szczotka zużyła się do jednej trzeciej pierwotnej długości. Wymiana jest prosta i można ją wykonać w ciągu 15 minut.

6. Czy jednostki można łączyć równolegle w celu zwiększenia wydajności?

Nie zaleca się łączenia wyjść dwóch stabilizatorów napięcia SBW bezpośrednio równolegle. Jeśli wymagana jest większa moc wyjściowa, zaleca się wybranie modelu SBW-30K, SBW-50K lub modelu o wyższej mocy albo skontaktowanie się z nami w celu uzyskania niestandardowego, scentralizowanego rozwiązania stabilizacji napięcia o dużej wydajności.
