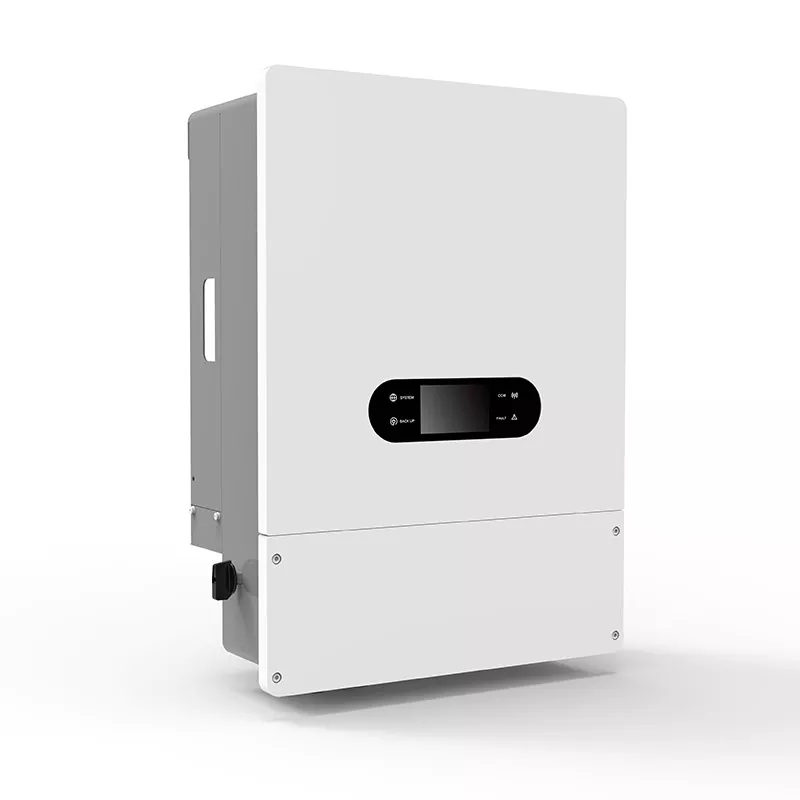

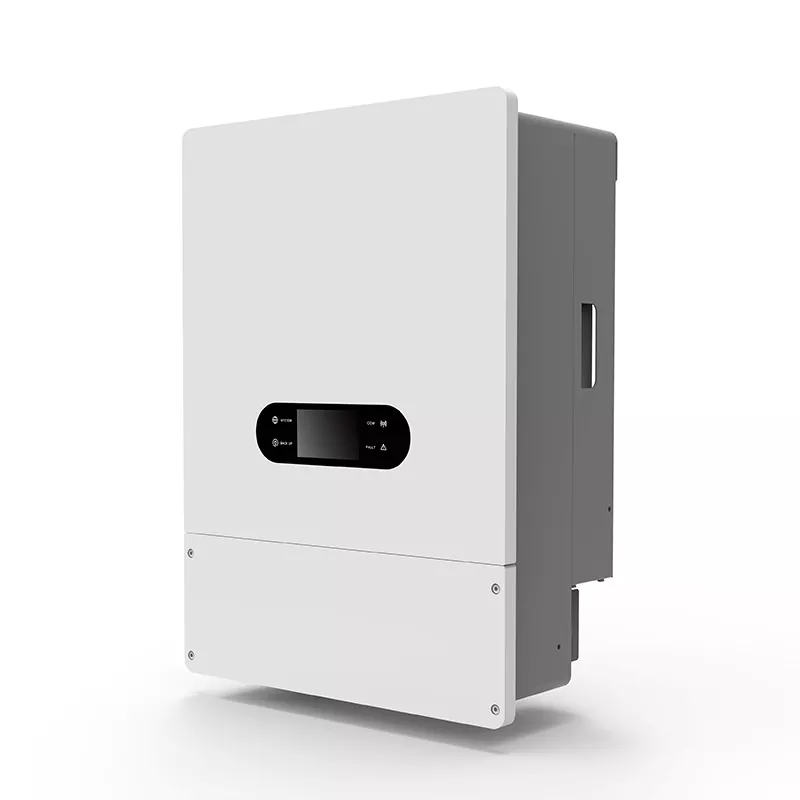

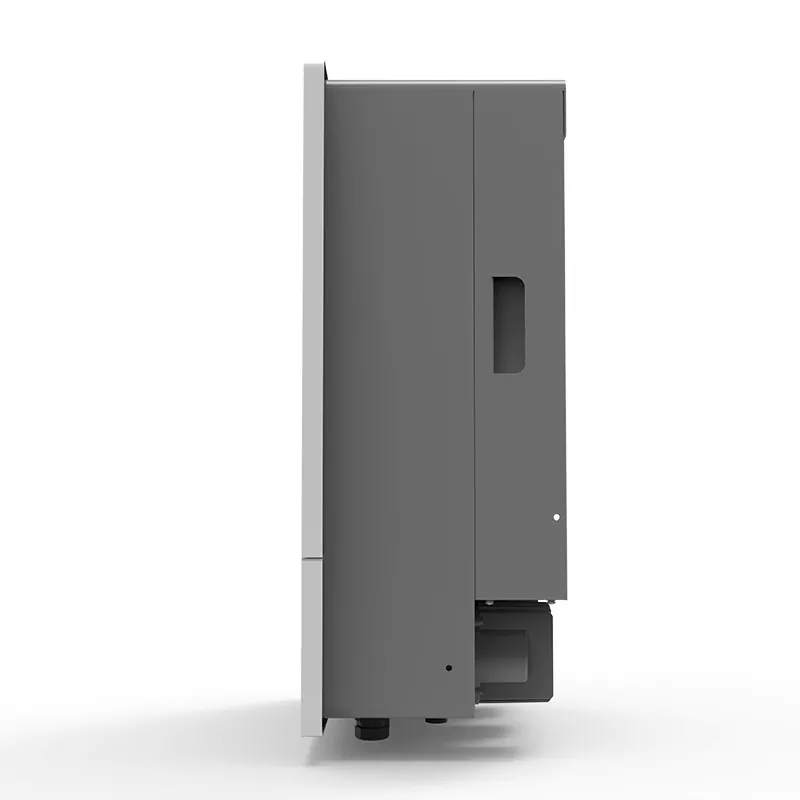

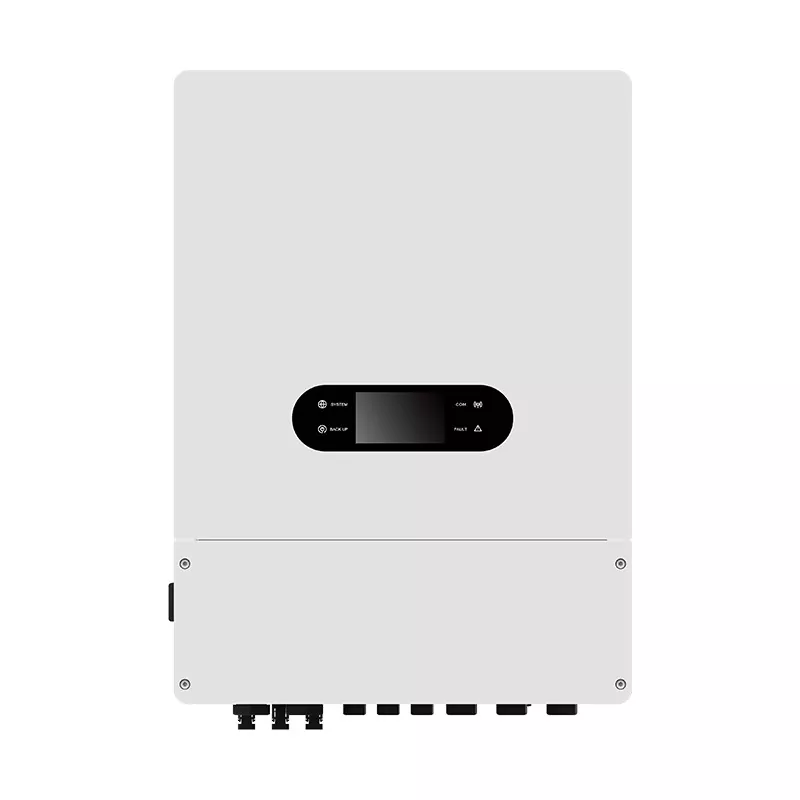

3-fazowy hybrydowy falownik solarny o mocy 12 kW

Trójfazowy hybrydowy inwerter solarny o mocy 12 kW (SUN-12KS48P3) został zaprojektowany na rynki europejskie i międzynarodowe, integrując w jednym urządzeniu ładowanie fotowoltaiczne, magazynowanie akumulatorów, zasilanie z sieci i możliwości tworzenia kopii zapasowych poza siecią.

Jego unikalna konstrukcja pozwala na współczynnik przewymiarowania modułów fotowoltaicznych wynoszący 200%, umożliwiając podłączenie większej liczby modułów fotowoltaicznych w celu zapewnienia ładowania akumulatora i spełnienia wymagań dotyczących obciążenia poza siecią nawet w warunkach słabego oświetlenia.

Posiada wbudowany inteligentny interfejs komunikacyjny BMS zapewniający bezproblemową integrację z głównymi systemami baterii litowych (takimi jak Pylontech i BYD). Produkt jest zgodny z wieloma międzynarodowymi normami dotyczącymi połączeń sieciowych, w tym NB/T32004, IEC62109 i EN50549-1, dzięki czemu nadaje się do stosowania w fabrykach, gospodarstwach rolnych, budynkach biurowych i odległych obszarach wymagających zasilania trójfazowego.

Dzięki maksymalnemu prądowi ładowania/rozładowania wynoszącemu 250 A i mocy szczytowej poza siecią obsługującej 200% przeciążenia (przez 15 sekund), może wytrzymać obciążenia udarowe z silników i sprężarek. Charakteryzuje się szczytową wydajnością na poziomie 98%, obsługuje wejście generatora i zdalne monitorowanie oraz zapewnia stabilną i niezawodną konwersję energii dla obciążeń trójfazowych.

Parametr produktu

Najważniejsze cechy produktu

1. Wysokoprądowa konstrukcja MPPT

Podwójne kanały MPPT (maks. prąd wejściowy 36A/18A) z szerokim zakresem napięcia roboczego i niskim napięciem rozruchowym; doskonale kompatybilny z modułami fotowoltaicznymi o dużej mocy 18 A, aby zwiększyć wydajność wytwarzania energii w warunkach słabego oświetlenia.

2. Potężna zdolność ładowania/rozładowywania akumulatora

Maksymalny prąd ładowania/rozładowania do 250 A, umożliwiający szybkie ładowanie i rozładowywanie w celu spełnienia wymagań dotyczących dużej przepustowości energii. Znamionowe napięcie akumulatora 48V; kompatybilny zarówno z akumulatorami litowymi, jak i kwasowo-ołowiowymi. 3. 200% zdolności przeciążeniowej poza siecią

W trybie off-grid moc szczytowa może osiągnąć 200% mocy znamionowej przez 15 sekund, łatwo uruchamiając obciążenia indukcyjne, takie jak silniki trójfazowe, klimatyzatory i pompy wodne.

4. Inteligentne przełączanie sieciowe i poza siecią

Trójfazowy hybrydowy inwerter fotowoltaiczny o mocy 12 kW obsługuje zasilanie z sieci i niezależną pracę poza siecią, z konfigurowalnymi trybami (zużycie własne, arbitraż doliny szczytowej, priorytet mocy rezerwowej).

5. Wysoka kompatybilność i skalowalność

Obsługuje integrację generatora; posiada wbudowaną ochronę przed przepływem zwrotnym i zabezpieczeniem przed wyspą. Komunikuje się z BMS poprzez RS485, CAN i inne interfejsy w celu monitorowania stanu akumulatora w czasie rzeczywistym.

6. Kompleksowe funkcje ochronne

Obejmuje ochronę przed odwrotną polaryzacją modułów fotowoltaicznych, wykrywanie impedancji izolacji, wykrywanie prądu upływowego oraz ochronę przed przepięciem/przetężeniem/zwarciem na wyjściu, zapewniając wysoki poziom bezpieczeństwa.

Aplikacje produktów

1. Komercyjne i przemysłowe trójfazowe magazynowanie energii

Nadaje się do małych fabryk, kompleksów handlowych i budynków biurowych; wykorzystuje różnice cen energii elektrycznej w szczytach, aby obniżyć koszty, jednocześnie służąc jako źródło zasilania awaryjnego w celu zapewnienia ciągłości działania.

2. Wielkoskalowe systemy off-grid

Zapewnia stabilne zasilanie trójfazowe dla gospodarstw rolnych, zakładów wydobywczych i wysp bez zasięgu sieci poprzez integrację z panelami fotowoltaicznymi i zestawami akumulatorów.

3. Własny pobór energii fotowoltaicznej

Idealny do domów lub osiedli z trójfazowymi systemami fotowoltaicznymi; priorytetowo traktuje wykorzystanie energii słonecznej, a nadwyżka energii jest magazynowana w akumulatorach lub wprowadzana do sieci.

4. Integracja generatora

Automatycznie uruchamia generator w celu uzupełnienia mocy podczas długich okresów pochmurnej lub deszczowej pogody, zapewniając nieprzerwane, całodobowe zasilanie systemów poza siecią.

Usługi dostosowywania

KTAC oferuje usługi OEM/ODM dla falowników serii GA, w tym:

1. Niestandardowy kolor obudowy i nadruk logo

2. Strojenie protokołu BMS dla akumulatorów innych firm

3. Wstępne ustawienia parametrów (np. napięcia ładowania, częstotliwość wyjściowa)

4. Projekty opakowań i wielojęzyczne instrukcje obsługi

Skontaktuj się z naszym zespołem technicznym, aby uzyskać rozwiązanie dostosowane do Twoich potrzeb.

Kwalifikacje i certyfikaty

Nasze produkty są wytwarzane w ramach ścisłego systemu kontroli jakości i zostały przetestowane przez autorytatywne instytucje zewnętrzne w celu zapewnienia ich bezpieczeństwa, niezawodności i zgodności z wymogami wejścia na rynek światowy.

System Zarządzania Jakością

GB/T 19001-2016 idt ISO9001:2015 – Certyfikowany zakład produkcyjny

Certyfikat bezpieczeństwa produktu i EMC

CE – rynek europejski (dyrektywy LVD i EMC)

LVD – Zgodność z dyrektywą niskonapięciową

EMC – zgodność z kompatybilnością elektromagnetyczną

IEC62109 – Norma bezpieczeństwa dotycząca przetwornic mocy systemów fotowoltaicznych

IEC61000 – norma kompatybilności elektromagnetycznej

UN38.3 – Bezpieczeństwo transportu baterii litowych (transport lotniczy/morski/transport lądowy)

Zgodność branżowa

NB/T32004-2018 – chiński standard połączeń z siecią fotowoltaiczną

EN50549-1 – Wymagania dotyczące wzajemnych połączeń z siecią europejską

VDE-4105 – niemiecka norma dotycząca podłączenia do sieci

NRS-097-2-1 – specyfikacja sieci południowoafrykańskiej

IS16169 i IS16221 (BIS) – indyjski standard dotyczący falowników fotowoltaicznych

Własność intelektualna

Ponad 20 ważnych patentów obejmujących topologię falowników, algorytmy MPPT, komunikację BMS i technologie zarządzania ciepłem

Wszystkie certyfikaty i raporty z testów mogą być dostarczone na żądanie. W sprawie wymagań dotyczących zgodności na określonych rynkach prosimy o kontakt z naszym zespołem technicznym.

Często zadawane pytania

1. Czy 3-fazowy hybrydowy falownik solarny o mocy 12 kW może być używany równolegle?

Tak, ta seria obsługuje równoległe połączenie do 6 jednostek; Aby uzyskać szczegółowe informacje, skontaktuj się z naszym zespołem pomocy technicznej.

2. Czy można go podłączyć do sieci trójfazowej 380V?

Tak. SUN-12KS48P3 to falownik trójfazowy o znamionowym napięciu wyjściowym 230/400 V (50/60 Hz), zgodny z normami sieci niskiego napięcia obowiązującymi w Europie i większości innych krajów.

3. Maksymalny prąd wyjściowy w trybie off-grid wynosi 20A; jak obsługuje obciążenie 10kW?

20 A przy 230 V odpowiada około 4,6 kW, jednak tabela podaje moc znamionową poza siecią wynoszącą 1200 W (prawdopodobnie literówka dla 12 kW). W rzeczywistości moc znamionowa 12KS48P3 poza siecią wynosi 12 kW, co odpowiada prądowi około 30 A (na fazę). Dokładne dane techniczne można znaleźć na tabliczce znamionowej lub w najnowszej instrukcji.

4. Które protokoły komunikacyjne marek akumulatorów są obsługiwane?

3-fazowy hybrydowy falownik solarny o mocy 12 kW ma wbudowane interfejsy RS485 i CAN oraz obsługuje główne protokoły baterii litowych (takie jak Pylontech, BYD, LG, AlphaESS itp.), a kompatybilność jest osiągnięta poprzez konfigurację parametrów BMS.
