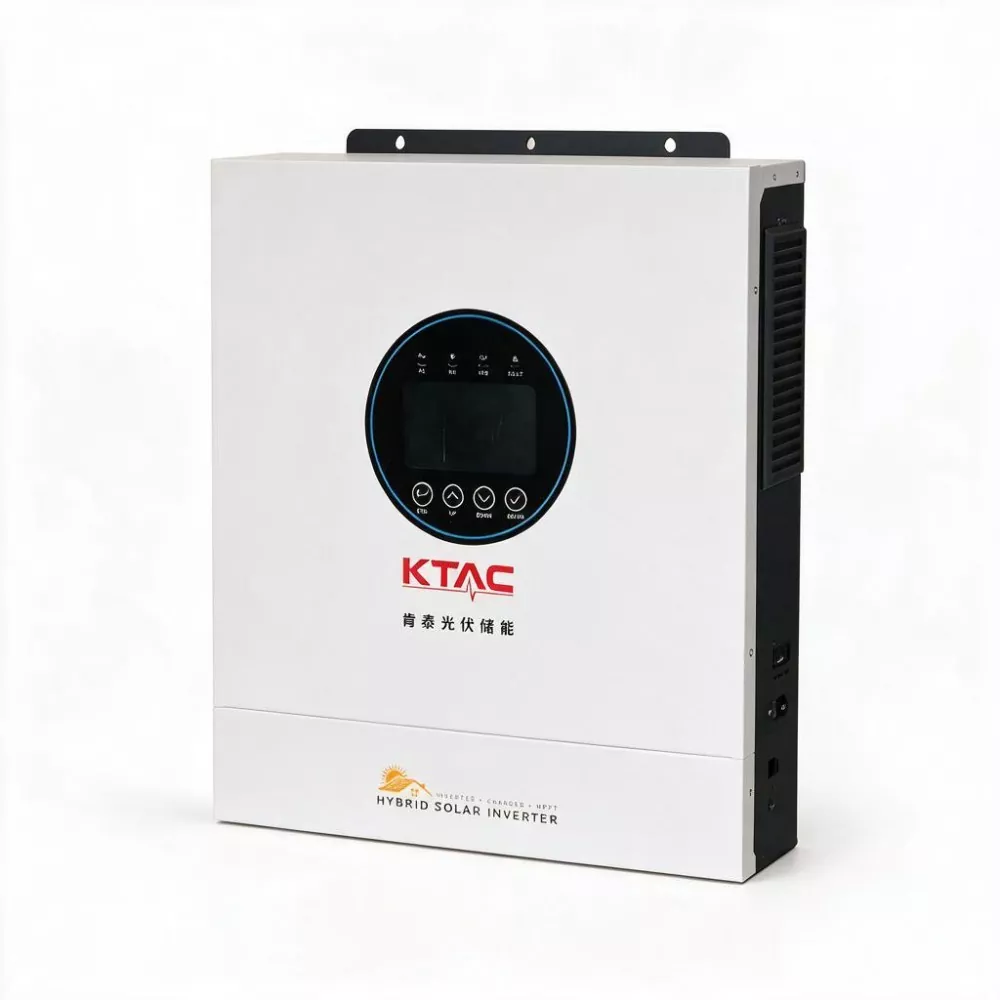

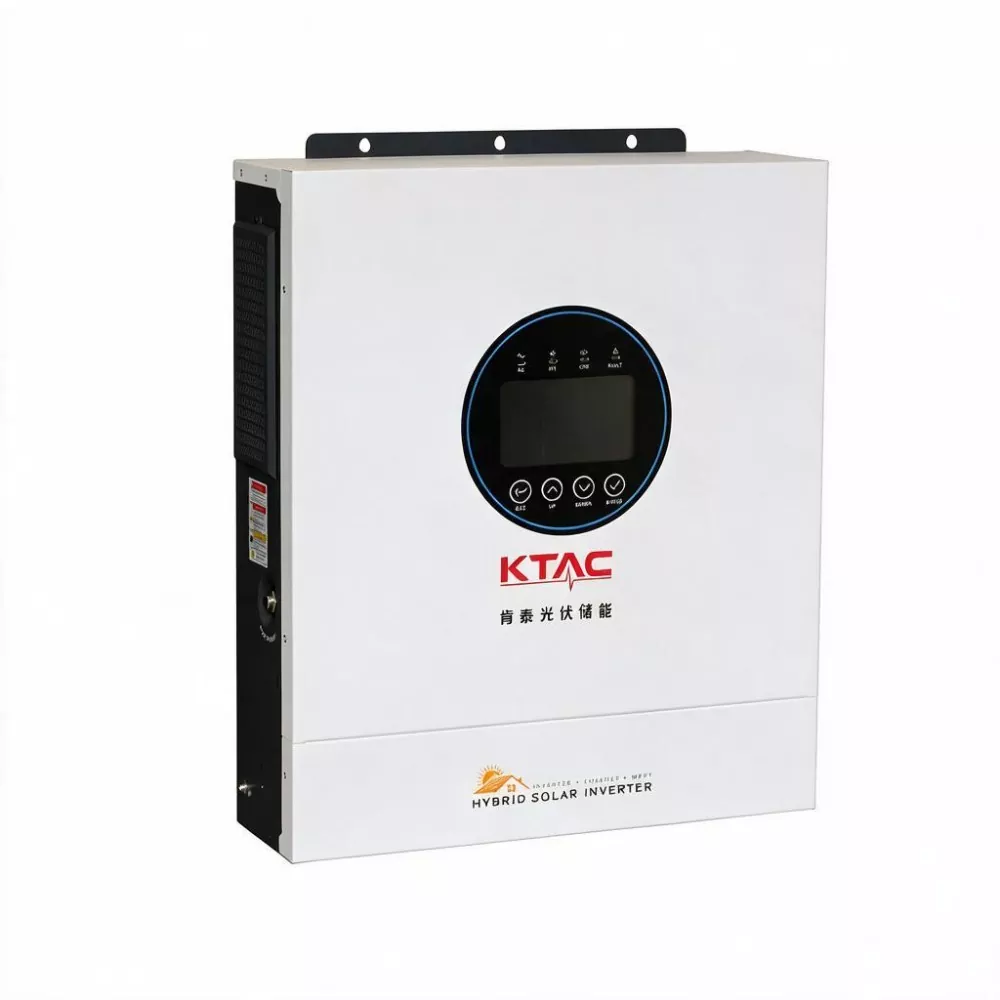

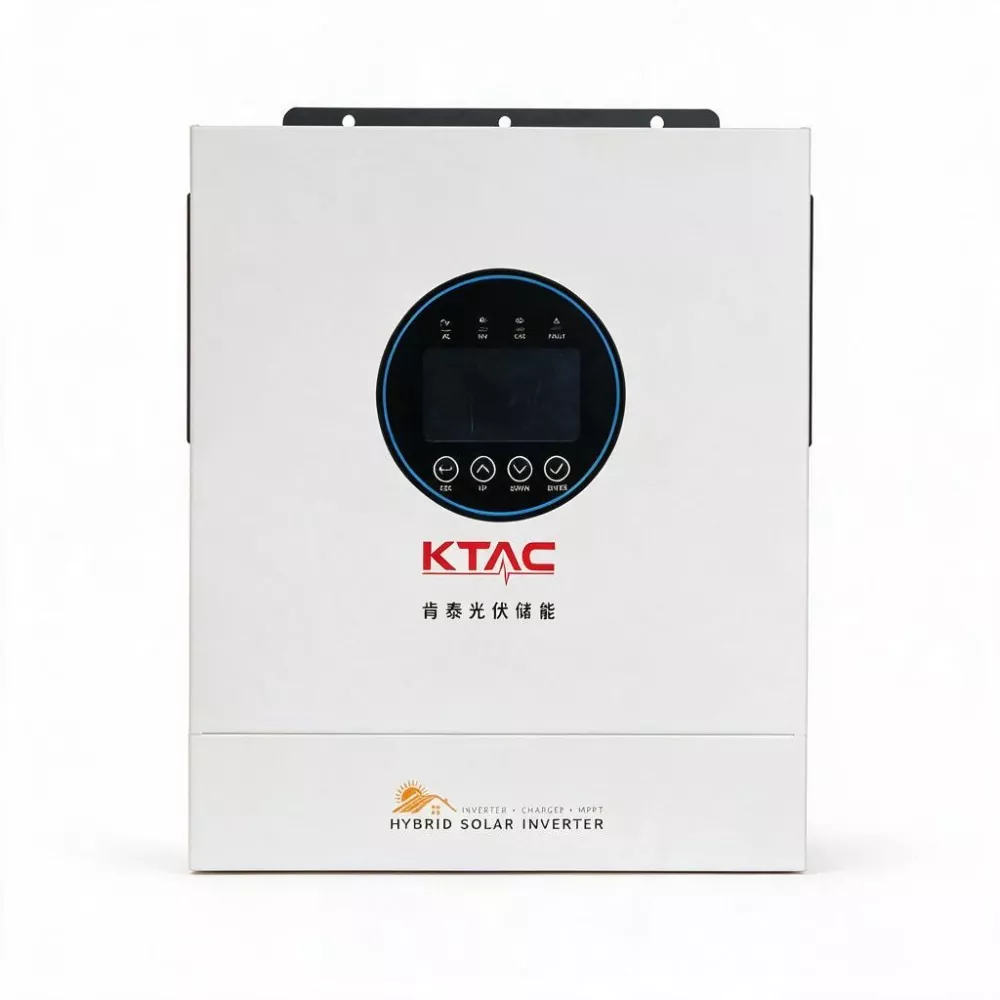

Inwerter fotowoltaiczny 5 kW 24 V typu off-grid

KTAC rozumie, że dla użytkowników zlokalizowanych daleko od sieci lub na obszarach o niestabilnym zasilaniu, liczy się każda złotówka wydana na inwestycję. Inwerter solarny off-grid o mocy 5 kW i napięciu 24 V (GA-5024) to pragmatycznie zaprojektowany, hybrydowy inwerter off-grid o mocy 5 kW, który zapewnia precyzyjną równowagę między kosztem, rozmiarem i wydajnością, zapewniając jednocześnie stabilną moc wyjściową czystej fali sinusoidalnej. W przeciwieństwie do modeli o mocy 12 kW, dla których priorytetem jest maksymalna moc, GA-5024 koncentruje się na najpopularniejszych odbiornikach domowych i małych obiektach komercyjnych: z łatwością zasila lodówkę, kilka lamp, pompę wodną, ​​telewizor lub komputer i kilka elektronarzędzi.

Dlaczego warto wybrać GA-5024?

Po pierwsze, jego moc znamionowa 5000 W zaspokaja szczytowe zapotrzebowanie na energię elektryczną większości małych i średnich gospodarstw domowych nie podłączonych do sieci, a jego moc udarowa 10 000 VA jest wystarczająca do uruchomienia urządzeń takich jak klimatyzator o mocy 1,5 KM lub głębinowa pompa wodna.

Co ważniejsze, wykorzystuje system akumulatorów 24 V; w porównaniu do konfiguracji 48 V, zestawy akumulatorów 24 V oferują niższe koszty i prostsze dopasowywanie ogniw w przypadku małych i średnich pojemności, a wiele podstawowych lub używanych akumulatorów kwasowo-ołowiowych dostępnych na rynku jest zaprojektowanych do systemów 24 V. GA-5024 został zaprojektowany z myślą o specyficznych potrzebach tych użytkowników, oferując prąd ładowania do 160A. Niezależnie od tego, czy jest zasilany energią słoneczną, siecią elektryczną czy generatorem, szybko uzupełnia energię akumulatora.

Ten inwerter solarny typu off-grid o mocy 5 kW i napięciu 24 V ma wbudowany sterownik MPPT o szerokim napięciu (zakres 60–450 V, maksymalne napięcie obwodu otwartego 500 V) i obsługuje maksymalną moc wejściową 9000 W. Komunikuje się z akumulatorem litowym BMS za pośrednictwem magistrali CAN lub RS485 w celu monitorowania napięcia akumulatora, temperatury i SOC w czasie rzeczywistym, dynamicznie dostosowując parametry ładowania, aby znacznie wydłużyć żywotność akumulatora. Zawiera także wbudowaną funkcję aktywacji baterii litowej, która pozwala obudzić pakiety baterii, które przeszły w tryb uśpienia z powodu nadmiernego rozładowania.

Dzięki opcjonalnemu modułowi Wi-Fi możesz monitorować wytwarzanie fotowoltaiki, moc obciążenia i pozostałą pojemność akumulatora za pośrednictwem aplikacji mobilnej, a także otrzymywać powiadomienia o usterkach. Zdejmowana osłona przeciwpyłowa ułatwia czyszczenie kanałów powietrza chłodzącego, dzięki czemu urządzenie nadaje się do stosowania w zapylonych środowiskach, takich jak gospodarstwa rolne i warsztaty.

Parametr produktu

Kluczowe funkcje

1. Ogromny prąd ładowania 160A

Niezależnie od tego, czy pochodzi z fotowoltaiki, sieci czy generatora, maksymalny prąd ładowania osiąga 160 A (przy całkowitym prądzie ładowania 160 A). Umożliwia to szybkie ładowanie akumulatorów, skraca czas pracy generatora i maksymalizuje wykorzystanie ograniczonych godzin dziennych.

2. Wysoka zdolność udarowa

Moc znamionowa 5000 W i moc udarowa 10 000 VA (przez 20 ms). Inwerter fotowoltaiczny o mocy 5 kW i napięciu 24 V niezawodnie uruchamia obciążenia indukcyjne, takie jak klimatyzatory o mocy 1,5 KM, pompy głębinowe i sprężarki powietrza, zapobiegając wyłączeniom spowodowanym przeciążeniem falownika spowodowanym wysokimi prądami rozruchowymi.

3. Ładowarka słoneczna MPPT o szerokim napięciu

Charakteryzuje się zakresem napięcia roboczego MPPT 60–450 VDC, maksymalnym napięciem obwodu otwartego 500 VDC i maksymalną mocą wejściową PV 9000 W. Jest kompatybilny z głównymi ciągami paneli fotowoltaicznych wysokiego napięcia, zwiększając wydajność wytwarzania energii wczesnym rankiem, późnym popołudniem i w warunkach słabego oświetlenia.

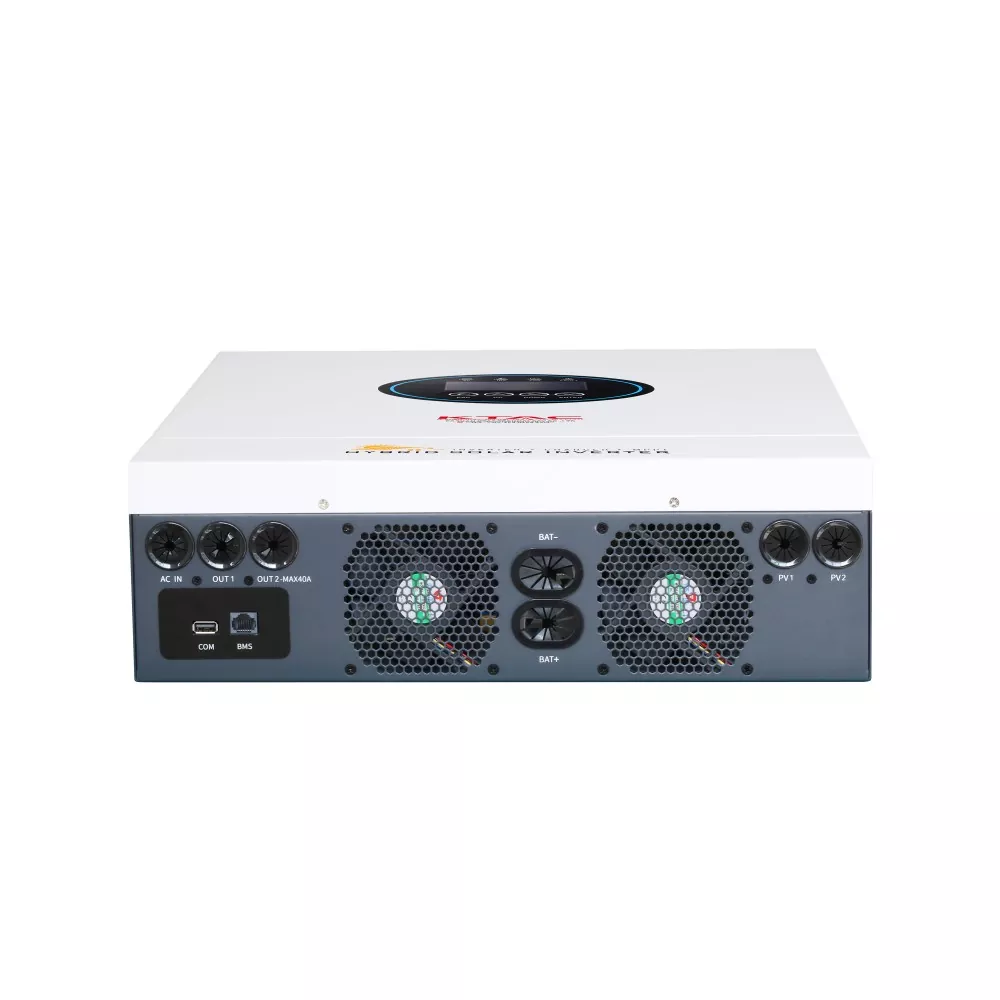

4. Podwójne wyjścia AC

Zapewnia dwa niezależne wyjścia prądu przemiennego: jedno dla obciążeń krytycznych (ciągłe zasilanie), a drugie dla obciążeń niekrytycznych (z możliwością odłączenia). Progi zrzucania obciążenia można skonfigurować dla trybu akumulatorowego, maksymalizując czas podtrzymania niezbędnego sprzętu.

5. Kompleksowa kompatybilność baterii i komunikacja BMS

Obsługuje akumulatory litowe 24 V (nominalne 25,6 V) lub akumulatory kwasowo-ołowiowe. Posiada napięcie ładowania pływakowego 27 V i zabezpieczenie przed przeładowaniem przy 30,5 V. Komunikuje się z baterią litową BMS poprzez CAN/RS485 w celu monitorowania stanu baterii w czasie rzeczywistym i optymalizacji ładowania.

6. Inteligentne monitorowanie i aktywacja baterii litowej

Zawiera wbudowany interfejs dla modułu WiFi (obsługuje zdalny monitoring poprzez aplikację mobilną z opcjonalnym modułem). Posiada również funkcję aktywacji baterii litowej, zdolną do wybudzania pakietów baterii, które przeszły w tryb uśpienia z powodu nadmiernego rozładowania, bez konieczności stosowania dodatkowego wyposażenia.

7. Kompaktowy i lekki

Waży tylko 8,4 kg i ma wymiary 410 × 336 × 110 mm; może być montowany na ścianie przez jedną osobę. Zdejmowana osłona przeciwpyłowa ułatwia czyszczenie i wydłuża żywotność urządzenia w trudnych warunkach.

Aplikacje produktów

1. Mieszkaniowe systemy fotowoltaiczne poza siecią: codziennie dostarczają energię elektryczną małym i średnim gospodarstwom domowym (2–4 osoby), zasilając podstawowe urządzenia, takie jak oświetlenie, lodówki, telewizory, komputery i wentylatory. Współpracuje z akumulatorami kwasowo-ołowiowymi lub litowymi 24 V, zapewniając doskonałą wydajność kosztową.

2. Odległe gospodarstwa/obiekty inwentarskie: Zasila urządzenia takie jak pompy wodne, rozdrabniacze pasz i wentylatory wentylacyjne. Ładowanie wysokoprądowe 160 A maksymalizuje energię słoneczną w południe, aby szybko uzupełnić akumulatory, zmniejszając zależność od generatorów.

3. Przychodnie wiejskie lub stacje bazowe komunikacji: Służy jako główne lub rezerwowe źródło zasilania. Podwójne wyjścia AC zapewniają priorytetowe zasilanie sprzętu medycznego lub komunikacyjnego, z automatycznym przełączaniem w przypadku awarii sieci.

4. Małe sklepy/stragany przydrożne: Zapewnia stabilne zasilanie zamrażarek, oświetlenia, kas fiskalnych i mobilnych stacji ładowania. Wspomaga uzupełnianie sieci lub generatora i zapewnia niskie koszty operacyjne.

5. Zasilanie mobilne lub tymczasowe: lekka konstrukcja umożliwia łatwą instalację w pojazdach kempingowych, kontenerach na placu budowy lub pojazdach ratowniczych; Gotowy do podłączenia i odtwarzania w połączeniu z przenośnymi panelami słonecznymi.

Usługi dostosowywania

KTAC oferuje usługi OEM/ODM dla falowników serii GA, w tym:

1. Niestandardowy kolor obudowy i nadruk logo

2. Strojenie protokołu BMS dla akumulatorów innych firm

3. Wstępne ustawienia parametrów (np. napięcia ładowania, częstotliwość wyjściowa)

4. Projekty opakowań i wielojęzyczne instrukcje obsługi

Skontaktuj się z naszym zespołem technicznym, aby uzyskać rozwiązanie dostosowane do Twoich potrzeb.

Często zadawane pytania

1. Czy inwerter solarny typu off-grid o mocy 5 kW 24 V może być używany równolegle?

Nie. Ten model jest przeznaczony do pracy samodzielnej i nie obsługuje równoległego łączenia wielu jednostek. Jeżeli wymagana jest większa moc, zalecamy model GA-12048 (12kW) lub kontakt z KTAC w sprawie innych rozwiązań.

2. Jaki rozmiar kabla jest wymagany dla prądu ładowania 160A?

Zalecamy stosowanie kabli miedzianych o przekroju 25 mm² lub większym po stronie akumulatora, w połączeniu z wyłącznikiem automatycznym 200 A DC. Szczegółowe informacje można znaleźć w specyfikacji okablowania w instrukcji produktu.

3. Czy można ładować jednocześnie przy użyciu energii fotowoltaicznej i sieciowej?

Tak. GA-5024 obsługuje ładowanie hybrydowe (PV + sieć), przy maksymalnym całkowitym prądzie ładowania 160A (łączna suma nie przekracza 160A, zarządzana przez wewnętrzną logikę). Użytkownicy mogą ustawić priorytety ładowania: priorytet energii słonecznej, priorytet sieci lub ładowanie hybrydowe.

4. Czy mogę bezpośrednio używać akumulatora LiFePO₄ 24 V (konfiguracja serii 8)?

Tak. Pakiet LiFePO₄ serii 8 ma napięcie nominalne 25,6 V i napięcie pełnego ładowania około 29,2 V. Ustaw typ baterii na „Lithium” i podłącz BMS przez CAN/RS485; falownik automatycznie dostosuje parametry ładowania. Jeśli komunikacja nie jest używana, można ręcznie ustawić napięcie podtrzymujące na około 28,8 V (patrz specyfikacja akumulatora).

5. Dlaczego maksymalny całkowity prąd ładowania wynosi tylko 160 A, mimo że indywidualne limity dla fotowoltaiki i prądu przemiennego wynoszą 160 A?

Wynika to z fizycznych ograniczeń wewnętrznego obwodu ładowania falownika. Gdy oba wejścia PV i AC są aktywne, dzielą one pojemność 160 A (np. 100 A z PV + 60 A z AC). Chroni to komponenty wewnętrzne, spełniając jednocześnie potrzeby zdecydowanej większości małych i średnich systemów.

6. Czy GA-5024 można używać z akumulatorem 48V?

Nie. GA-5024 jest przeznaczony do pracy w systemie akumulatorowym 24 V (napięcie nominalne 25,6 V dla litu; ładowanie podtrzymujące 27 V dla kwasu ołowiowego); wewnętrzne obwody falownika, parametry ładowania i protokoły komunikacyjne BMS są zoptymalizowane pod kątem systemów 24 V. Bezpośrednie podłączenie akumulatora 48V uruchomi zabezpieczenie przeciwprzepięciowe, a nawet uszkodzi urządzenie. Jeśli potrzebujesz systemu 48V, wybierz model GA-6548 (6,5kW) lub GA-12048 (12kW); oba są kompatybilne z akumulatorami 48V (napięcie nominalne 51,2V).

7. W jaki sposób można wdrożyć automatyczne uruchamianie generatora?

Inwerter solarny typu off-grid o mocy 5 kW i napięciu 24 V zapewnia sygnał ze stykiem bezpotencjałowym (wymaga opcjonalnego modułu zewnętrznego), aby automatycznie uruchomić generator w oparciu o napięcie akumulatora lub stan obciążenia. Aby uzyskać szczegółowe instrukcje dotyczące okablowania i konfiguracji, zapoznaj się ze szczegółową instrukcją lub skontaktuj się z pomocą techniczną.

8. Jak urządzenie działa w środowiskach o niskiej temperaturze?

Działa w temperaturach tak niskich jak -15°C. Należy jednak pamiętać, że ładowanie akumulatorów litowych w temperaturze poniżej 0°C może być ograniczone. Zalecamy umieszczenie akumulatora w izolowanej obudowie lub wybór akumulatora z wbudowaną funkcją grzania. Sam falownik może nadal generować moc wyjściową, chociaż wydajność może nieznacznie spaść.
