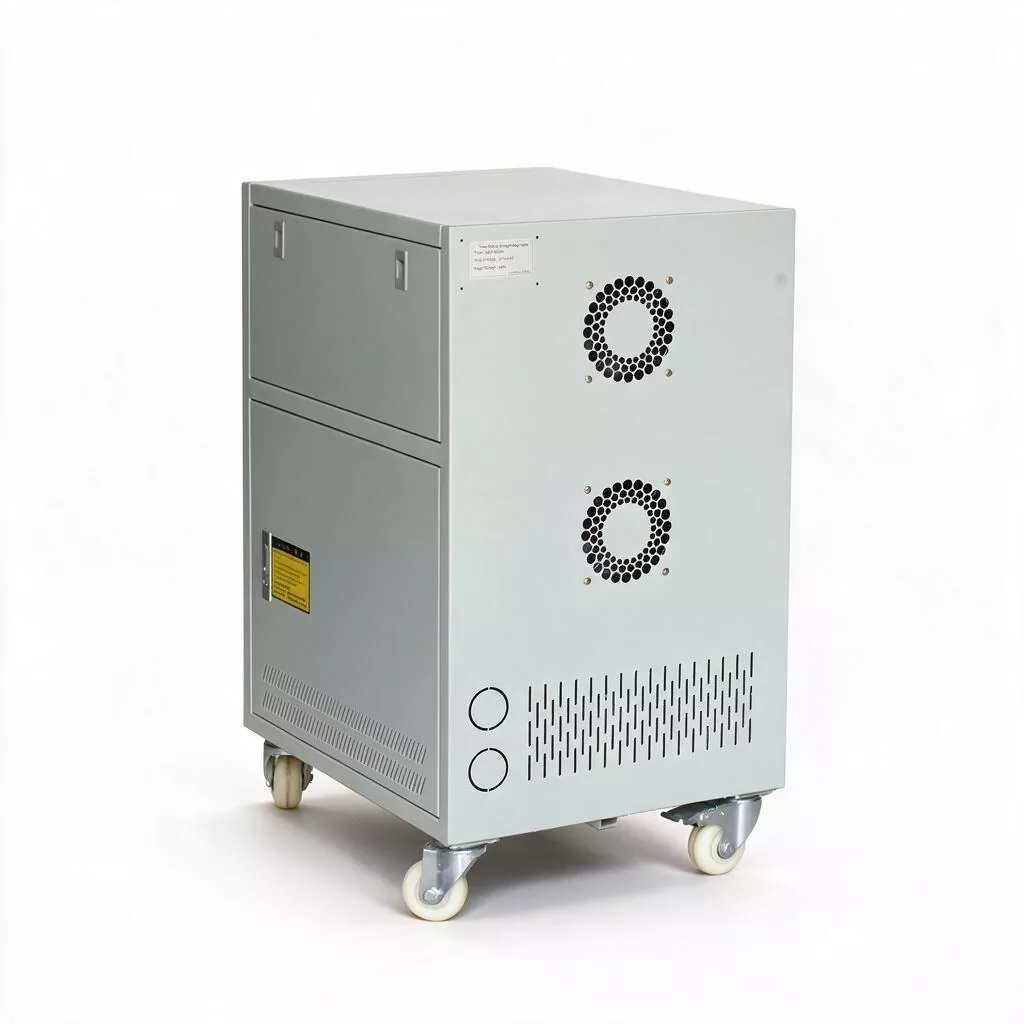

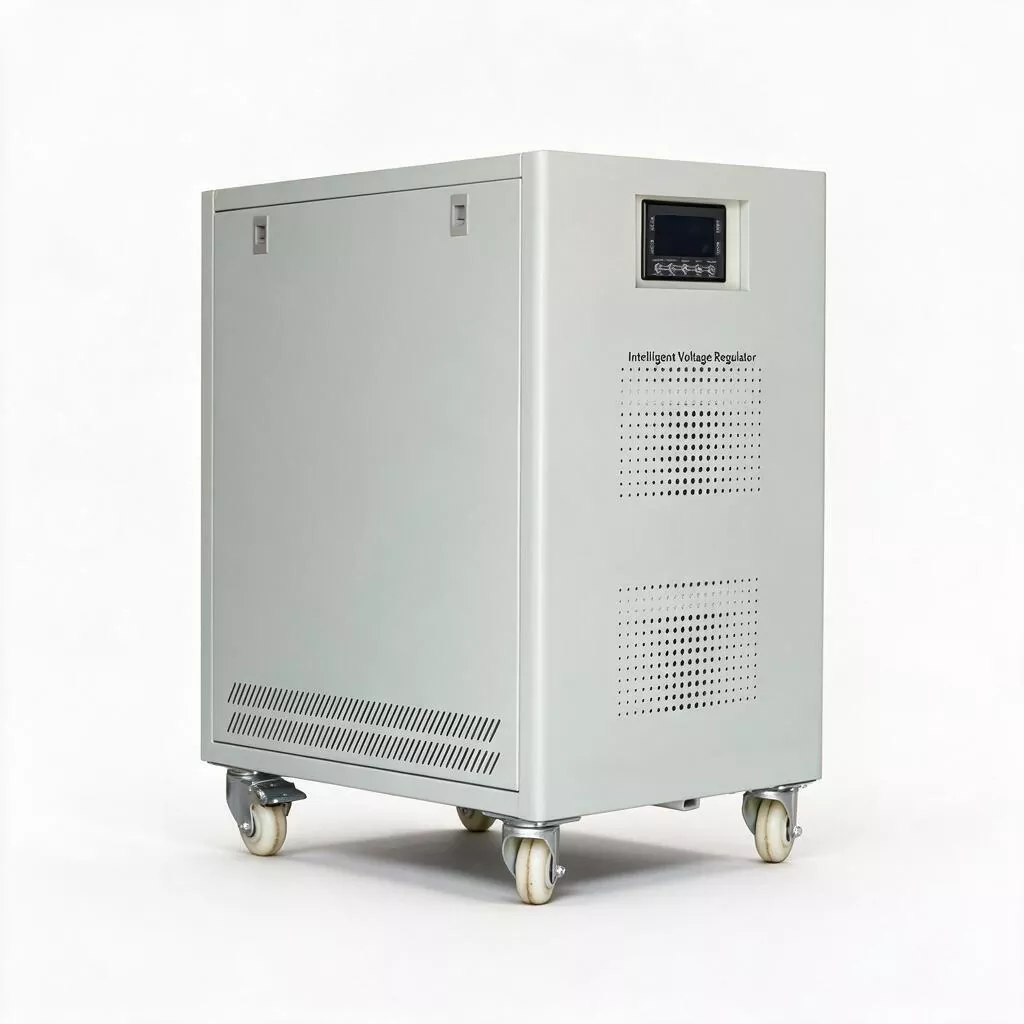

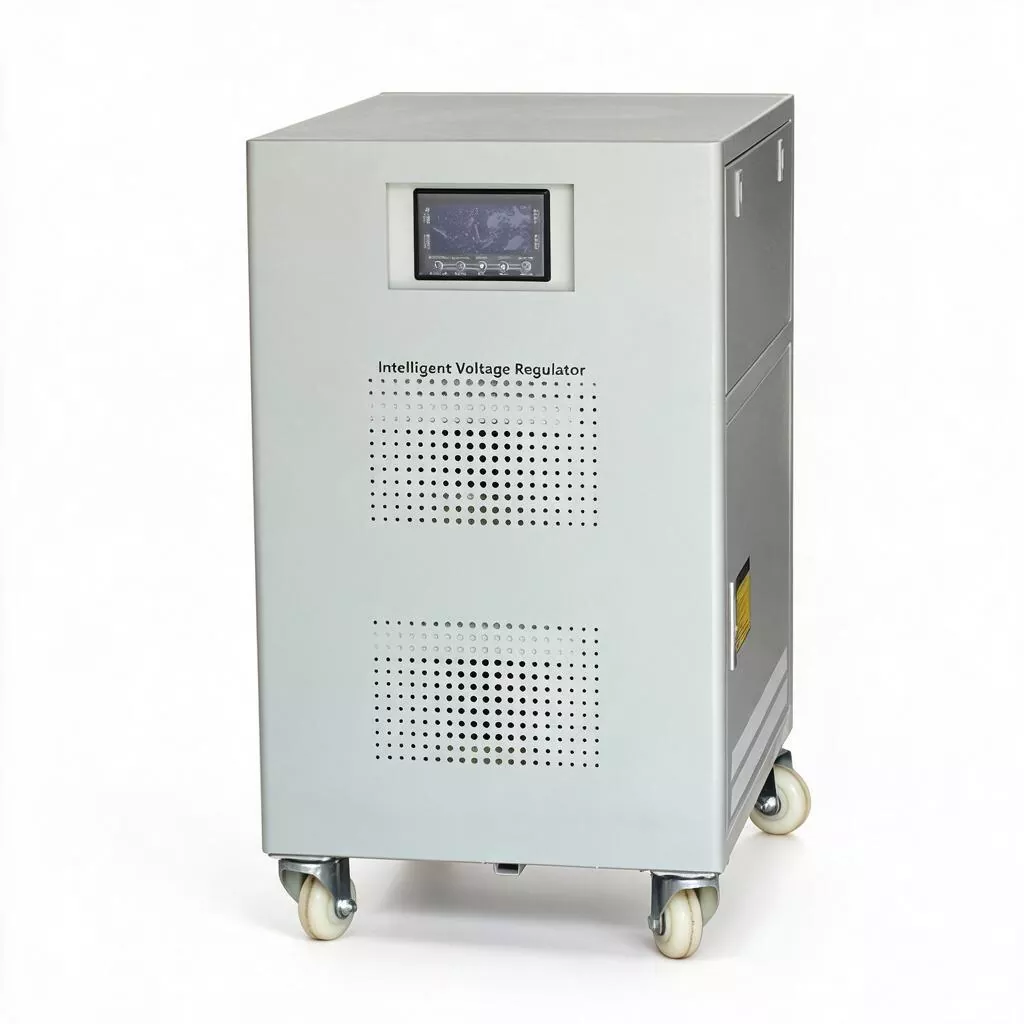

3-fazowy serwosilnik AVR o mocy 30 kVA

Dla głównego inżyniera fabryki i osoby nadzorującej konserwację sprzętu podczas planowania systemu zasilania „przestrzeń” i „moc” to zawsze para sprzecznych czynników, które wymagają dokładnego rozważenia. Zwłaszcza w miejskich parkach przemysłowych, gdzie brakuje gruntów, powierzchnia pomieszczenia dystrybucyjnego jest często ustalana podczas budowy budynków fabrycznych, a wynikający z tego wzrost kosztów prac inżynieryjnych jest niezwykle wysoki, a proces jest długotrwały.

3-fazowy serwomotor AVR o mocy 30 kVA może skutecznie rozwiązać ten problem. Ma dokładnie ten sam rozmiar obudowy, te same położenia otworów montażowych i ten sam układ zacisków wejściowych i wyjściowych co model SBW-20KVA o mniejszej mocy, ale mieści w sobie transformator kompensacyjny o większym rozmiarze i cewkę regulującą napięcie. Znamionowa moc wyjściowa wzrasta z 20 KVA do 30 KVA.

Oznacza to, że gdy Twoja linia produkcyjna zostanie zmodernizowana z obciążenia 15–18 kW do obciążenia 22–27 kW, nie musisz kontaktować się z zespołem konstrukcyjnym w celu wyburzenia ścian i wiercenia otworów, nie musisz ponownie wykonywać stalowych prętów fundamentowych szafy rozdzielczej ani martwić się, czy oryginalne kable wejściowe i wyjściowe są za krótkie. Wystarczy wyciągnąć całą maszynę o mocy 20 kVA, wsunąć ją na miejsce o mocy 30 kVA i ponownie podłączyć kable, aby zakończyć modernizację przypominającą „skok wydajności”.

Parametr produktu

Zalety wydajności

Moc znamionowa 30KVA odpowiada prądowi znamionowemu około 46A (trójfazowe 380V), który może pokryć całą linię montażową małych i średnich fabryk, dużych sprężarek śrubowych (poziom 37KW), układów grzewczych i hydraulicznych wtryskarek o masie 200-300 ton, a także central klimatyzacyjnych dużej mocy w centrach handlowych i biurowcach.

Prąd rozruchowy silnika może osiągnąć 7-8 razy prąd znamionowy. Zwykłe elektroniczne stabilizatory napięcia są podatne na obejście błędu lub uszkodzenie w wyniku chwilowego przetężenia. Chociaż w modelu SBW-30KVA zastosowano regulację serwo za pomocą indukcji elektromagnetycznej, nie ma ryzyka uszkodzenia nadprądowego urządzenia półprzewodnikowego mocy. Jego elementy transformatora i szczotek węglowych mają wyjątkowo dużą krótkotrwałą zdolność przeciążeniową, która spokojnie radzi sobie z surowymi testami powodowanymi przez częste uruchamianie i zatrzymywanie dużych silników.

Ponadto 3-fazowy serwomotor AVR o mocy 30 kVA wykorzystuje technologię niezależnej regulacji trójfazowej, faza po fazie. Nawet w warunkach dużego obciążenia, gdzie prąd trójfazowy jest niezrównoważony, może stabilizować napięcie wyjściowe każdej fazy z dokładnością ± 3%. Inteligentny wentylator sterowany temperaturą w połączeniu z wysokiej jakości systemem izolacji na poziomie A zapewnia ciągłą, 24-godzinną pracę przy pełnym obciążeniu w temperaturze 40℃, co czyni go prawdziwie „wytrzymałym odtwarzaczem klasy przemysłowej”.

Kluczowe funkcje

1. Bardzo wysoka gęstość mocy

Wymiary zewnętrzne to 500×380×670mm, dokładnie takie same jak model 20KVA, ale ze wzrostem wydajności o 50%. Gęstość mocy jest wiodąca w branży, szczególnie odpowiednia do projektów renowacji i modernizacji w pomieszczeniach dystrybucyjnych o ograniczonej przestrzeni i braku możliwości rozbudowy. Otwory montażowe i zaciski okablowania są spójne, co umożliwia szybką wymianę w ciągu kilku minut.

2. Wysoka tolerancja obciążenia udarowego

Specjalnie zoptymalizowany do obciążeń indukcyjnych, takich jak silniki dużej mocy, sprężarki i pompy hydrauliczne, 3-fazowy serwomotor AVR o mocy 30 kVA może wytrzymać krótkotrwałe prądy udarowe przekraczające prąd znamionowy 8 razy bez wyłączania lub obejścia, zapewniając płynny rozruch sprzętu o dużym obciążeniu i unikając przerw w produkcji spowodowanych spadkiem napięcia rozruchowego.

3. Długoterminowa stabilność w warunkach dużego obciążenia

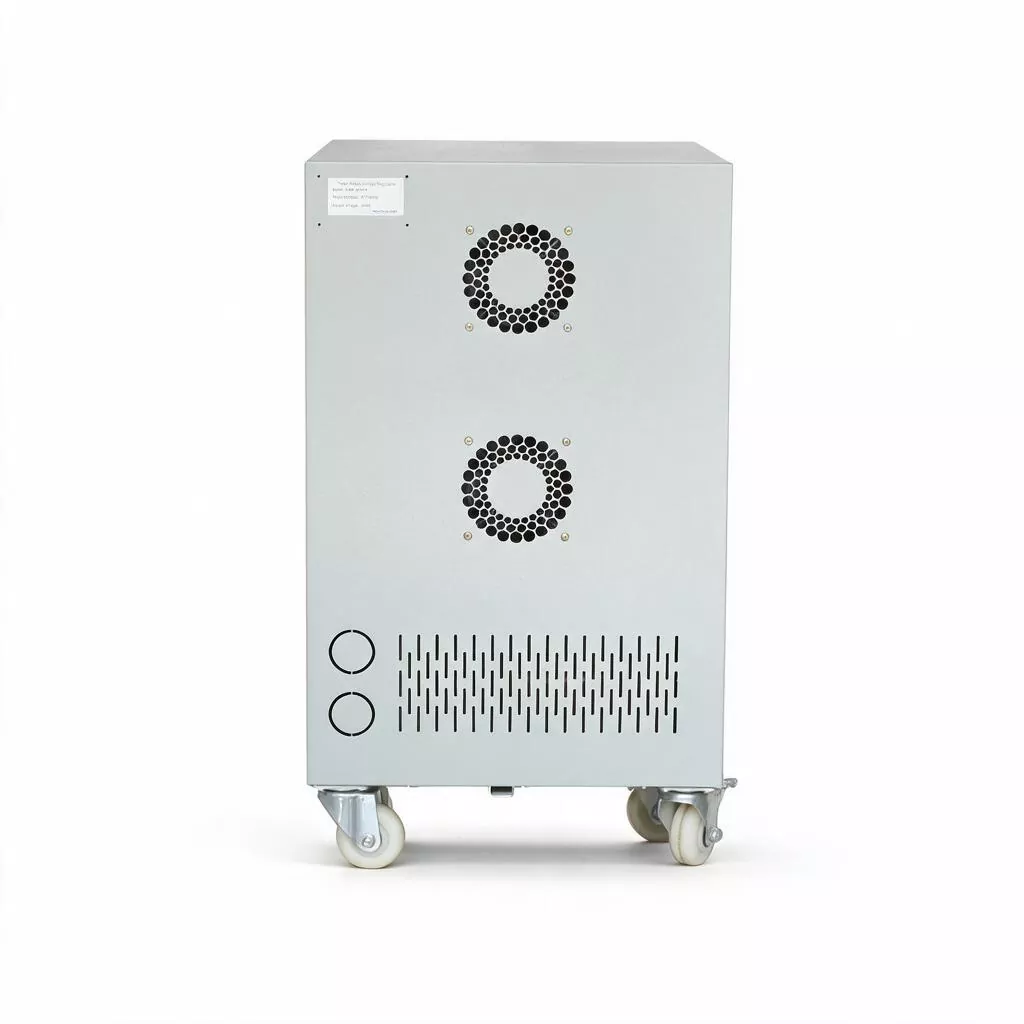

Dzięki zastosowaniu pogrubionych cewek transformatora kompensacyjnego i elementów szczotek o większych rozmiarach, obciążalność znamionowa prądu została zwiększona do 46A, przy mniejszym wytwarzaniu ciepła. Wzrost temperatury netto jest mniejszy niż 60°C, a w połączeniu z układem wymuszonego chłodzenia powietrzem może wykonywać ciągłą pracę na trzy zmiany w środowiskach przemysłowych o wysokiej temperaturze i zapyleniu.

4. Niezależna trójfazowa, precyzyjna regulacja

Obwód próbkujący niezależnie wykrywa i steruje napięciem każdej fazy, nawet gdy obciążenie trójfazowe jest poważnie niezrównoważone (np. jednoczesne podłączenie dużej ilości jednofazowego oświetlenia i zasilania trójfazowego). Może niezależnie stabilizować wyjście każdej fazy w zakresie ±3%, aby skutecznie chronić wrażliwe na napięcie sterowniki PLC, serwonapędy i precyzyjne przyrządy do kontroli temperatury.

5. Struktura topologii elektromagnetycznej o wysokiej niezawodności

W odróżnieniu od całkowicie elektrycznych stabilizatorów napięcia, w tej maszynie zastosowano serwosilnik + kolumnową konstrukcję regulatora napięcia, bez wrażliwych urządzeń przełączających moc, z dużą odpornością na przepięcia piorunowe i nadającą się do odległych obszarów przemysłowych o słabej jakości sieci (poważne harmoniczne, drastyczne wahania napięcia). Zaprojektowany okres użytkowania przekracza 15 lat, przy wyjątkowo niskiej awaryjności w całym cyklu życia.

6. Kompleksowa ochrona i obejście na poziomie systemu

Zintegrowana sześciowarstwowa ochrona obejmująca przeciążenie, przepięcie, podnapięcie, zwarcie, przegrzanie i utratę fazy, a także wbudowane funkcje podwójnego obejścia mechanicznego/elektrycznego. W przypadku wystąpienia wewnętrznej anomalii automatycznie przełącza się na bezpośrednie zasilanie z sieci, zapewniając, że obciążenia krytyczne nigdy nie zostaną wyłączone, a panel emituje dźwiękowe i wizualne sygnały alarmowe.

7. Elastyczna możliwość rozbudowy interfejsu

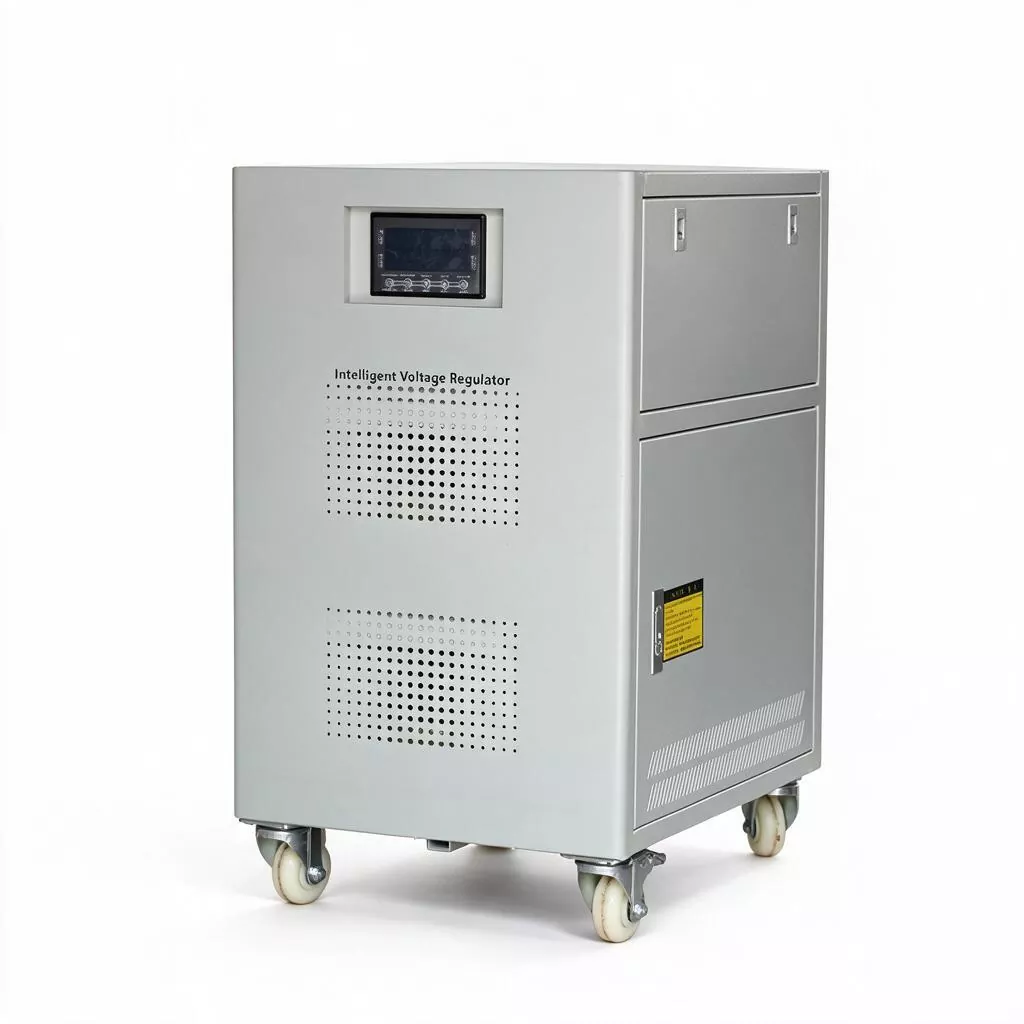

Standardowa konfiguracja obejmuje cyfrowy wyświetlacz napięcia trójfazowego LED; opcjonalny interfejs komunikacyjny RS485, obsługujący protokół Modbus-RTU, można podłączyć do fabrycznych systemów DCS lub platform zarządzania energią (EMS), umożliwiając zdalne monitorowanie, rejestrację trendów napięcia i ostrzeganie o usterkach.

Aplikacje produktów

1. Scentralizowane zarządzanie dystrybucją energii dla małych i średnich fabryk: Zainstalowany w głównej szafie wejściowej warsztatu, zapewnia scentralizowaną stabilizację napięcia dla całej linii produkcyjnej (grupy maszyn sterowanych numerycznie, sprzęt spawalniczy, sprzęt dźwigowy), poprawiając jakość zasilania całego warsztatu.

2. Przemysł formowania wtryskowego i odlewania ciśnieniowego na dużą skalę: zapewnia stabilne zasilanie pierścieni grzejnych i silników pomp oleju hydraulicznego we wtryskarkach od 200T do 350T, zapobiegając wahaniom napięcia powodującym niekontrolowane temperatury ogrzewania lub niestabilne ciśnienie wtrysku oraz zmniejszając ilość złomu.

3. Układ sprężonego powietrza: Wyposażony w sprężarki śrubowe i tłokowe o mocy 37 kW i mniejszej, rozwiązuje problem dużego wpływu prądu podczas rozruchu, zapewniając stabilne ciśnienie w układzie sprężonego powietrza oraz chroniąc styczniki i przekaźniki termiczne.

4. Komercyjny wielkoskalowy system HVAC: Nadaje się do centralnych klimatyzatorów chłodzonych wodą, wentylatorów wież chłodniczych i pomp wody obiegowej w dużych centrach handlowych, hotelach i budynkach biurowych, zapewniając stabilne napięcie zasilania, aby uniknąć zadziałania zabezpieczenia przed przegrzaniem sprężarki z powodu niskiego napięcia.

5. Obróbka metali i formowanie blach: Zapewnia czyste zasilanie układów hydraulicznych i sterowników CNC dużych nożyc, giętarek i wykrawarek, zapewniając dokładność przetwarzania i żywotność formy.

6. Uzdatnianie wody i obiekty komunalne: Stosowane w dużych elektrowniach do pomp wody, wentylatorów napowietrzających w oczyszczalniach ścieków, pompowniach ścieków komunalnych itp. w celu zapewnienia stabilnej pracy infrastruktury publicznej.

Usługi dostosowywania

KTAC świadczy usługi OEM/ODM, w tym kolor wyglądu, sposób pakowania, zakres napięcia wejściowego/wyjściowego i specjalne moduły funkcyjne (takie jak urządzenia filtrujące EMI, urządzenia odgromowe, interfejsy monitorujące RS232/RS485) itp. Prosimy o kontakt w celu uzyskania niestandardowych rozwiązań.

Często zadawane pytania

1. Modele SBW-30KVA i 20KVA mają dokładnie takie same wymiary. W jaki sposób wewnętrznie osiąga się wzrost wydajności?

Bez zmiany ramy szafy zwiększamy gęstość konwersji energii na jednostkę objętości poprzez optymalizację materiałów magnetycznych (stosując wysokowydajne arkusze stali krzemowej o wysokiej przepuszczalności) i usprawniając proces nawijania cewek. Jednocześnie wzmacniamy konstrukcję kanału powietrznego odprowadzającego ciepło, aby zapewnić, że wzrost temperatury pozostanie w standardowym zakresie. Ta konstrukcja „mały rozmiar, duża moc” została w pełni sprawdzona w dojrzałych modelach produkowanych masowo.

2. W mojej fabryce pierwotnie stosowano stabilizator o mocy 20 KVA. Teraz obciążenie wzrosło. Czy mogę go bezpośrednio zastąpić tym 30KVA?

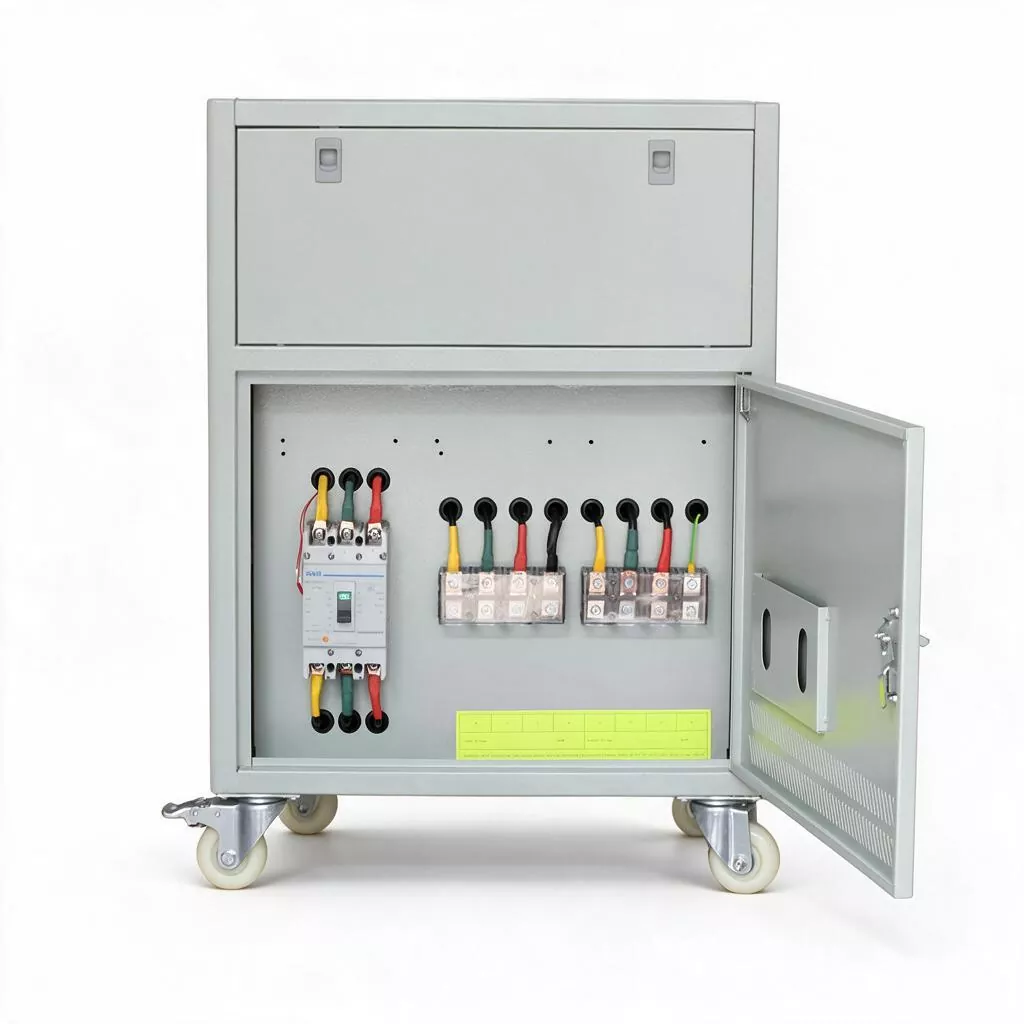

W większości przypadków jest to możliwe. Wymiary otworu montażowego w podstawie oraz odstępy między miedzianymi paskami wejściowymi/wyjściowymi w obu przypadkach są dokładnie takie same. Należy jednak pamiętać, aby sprawdzić, czy specyfikacje przedniego kabla wejściowego i wyłącznika automatycznego są wystarczające – prąd znamionowy urządzenia 30 kVA wynosi około 46 A. Zaleca się użycie wyłącznika automatycznego ≥63A i kabla z rdzeniem miedzianym ≥10mm² na przednim końcu. Nasz zespół techniczny może świadczyć usługi kontroli na miejscu przed wymianą.

3. Jak model 30KVA radzi sobie z prądem udarowym podczas rozruchu dużych silników?

Regulator napięcia typu serwosilnik jest zasadniczo dużym transformatorem zmiennym. Jego bezwładność elektromagnetyczna sprawia, że ​​pozwala na krótkotrwałe przeciążenie. Styk ślizgowy pomiędzy szczotką węglową a cewką może wytrzymać chwilowe uderzenie prądu kilkakrotnie przekraczające wartość znamionową. Obwód sterujący opóźni ocenę i nie uruchomi zabezpieczenia nadprądowego, takiego jak stabilizator elektroniczny. Dopóki prąd udarowy spadnie w ciągu 5 sekund, stabilizator może kontynuować normalną pracę.

4. Czy 3-fazowy serwomotor AVR o mocy 30 kVA naprawdę może osiągnąć wydajność na poziomie 96%? Czy jest on nadal energooszczędny przy niewielkim obciążeniu?

Tak, przy pełnym obciążeniu wydajność wynosi ≥96%. Przy niewielkim obciążeniu (40% - 60% obciążenia), ze względu na względny wzrost utraty żelaza, wydajność nieznacznie spadnie do około 93% - 95%, ale nadal jest znacznie wyższa niż w przypadku tradycyjnych magnetycznych stabilizatorów nasycenia. Zalecamy utrzymywanie współczynnika obciążenia w zakresie 50% - 80%, aby osiągnąć najlepszą ogólną efektywność energetyczną.

5. Jak działa niezależna regulacja trójfazowa?

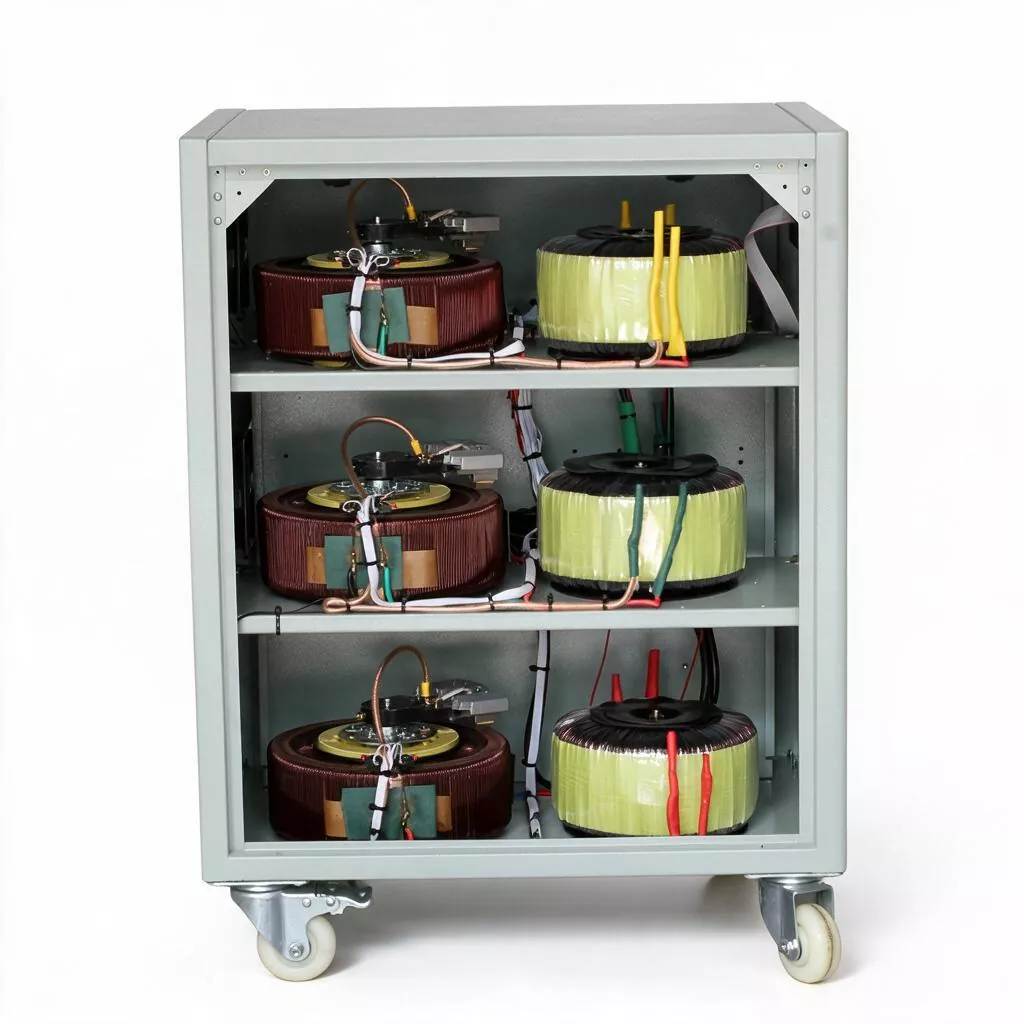

Wewnątrz urządzenia znajdują się trzy całkowicie niezależne transformatory próbkujące, płytki sterujące i mechanizmy napędu serwosilników. Gdy napięcie fazy A jest niskie, tylko szczotka węglowa fazy A jest przesuwana w górę w celu uzyskania dodatkowego ciśnienia, podczas gdy fazy B i C nie mają żadnego wpływu. Zapewnia to pełną regulację odsprzęgającą trójfazowego napięcia wyjściowego. Nawet jeśli obciążenie trójfazowe po stronie użytkownika jest poważnie niezrównoważone, napięcie trójfazowe na końcu wyjściowym nadal utrzymuje wysoką symetrię.

6. Jakie są główne codzienne zadania związane z konserwacją sprzętu?

Codzienna konserwacja jest bardzo prosta: co kwartał należy sprawdzać i czyścić kurz ze szczotek węglowych (za pomocą odkurzacza usunąć go z otworu wentylacyjnego), co pół roku sprawdzić, czy długość szczotki węglowej nie uległa zużyciu poniżej linii zaznaczenia, a następnie raz w roku dokręcić śruby zacisków wejściowego i wyjściowego. W porównaniu ze sprzętem elektronicznym, który wymaga regularnego pomiaru pojemności kondensatorów elektrolitycznych, seria SBW wymaga dużej liczby konserwacji i kosztów części zamiennych.
