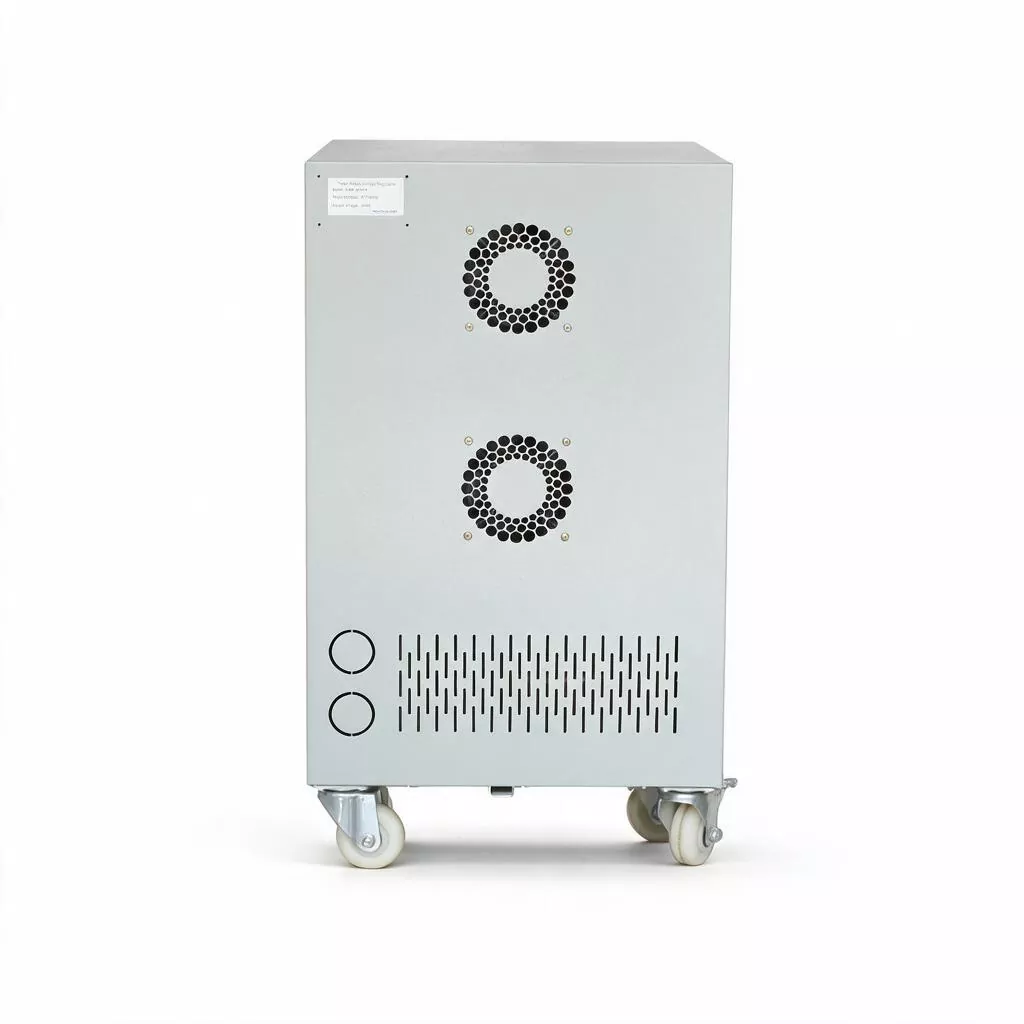

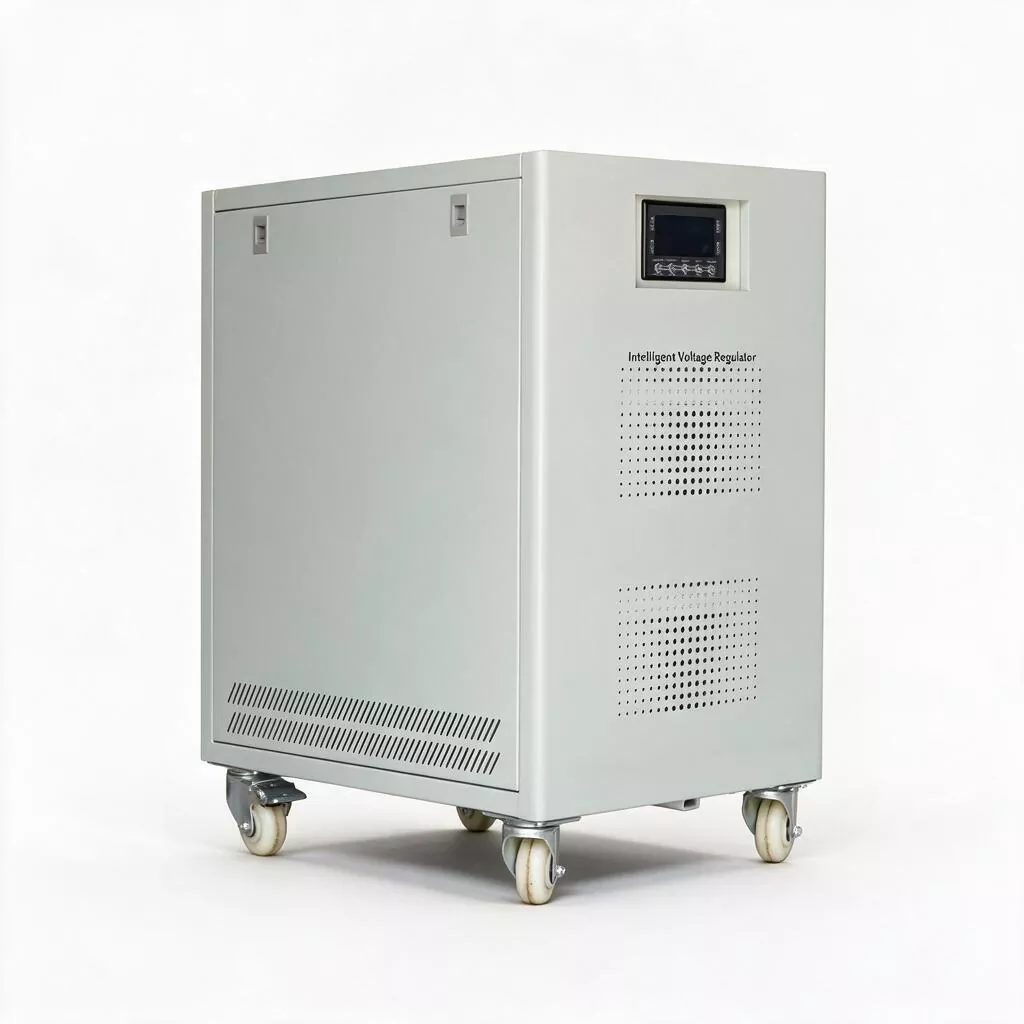

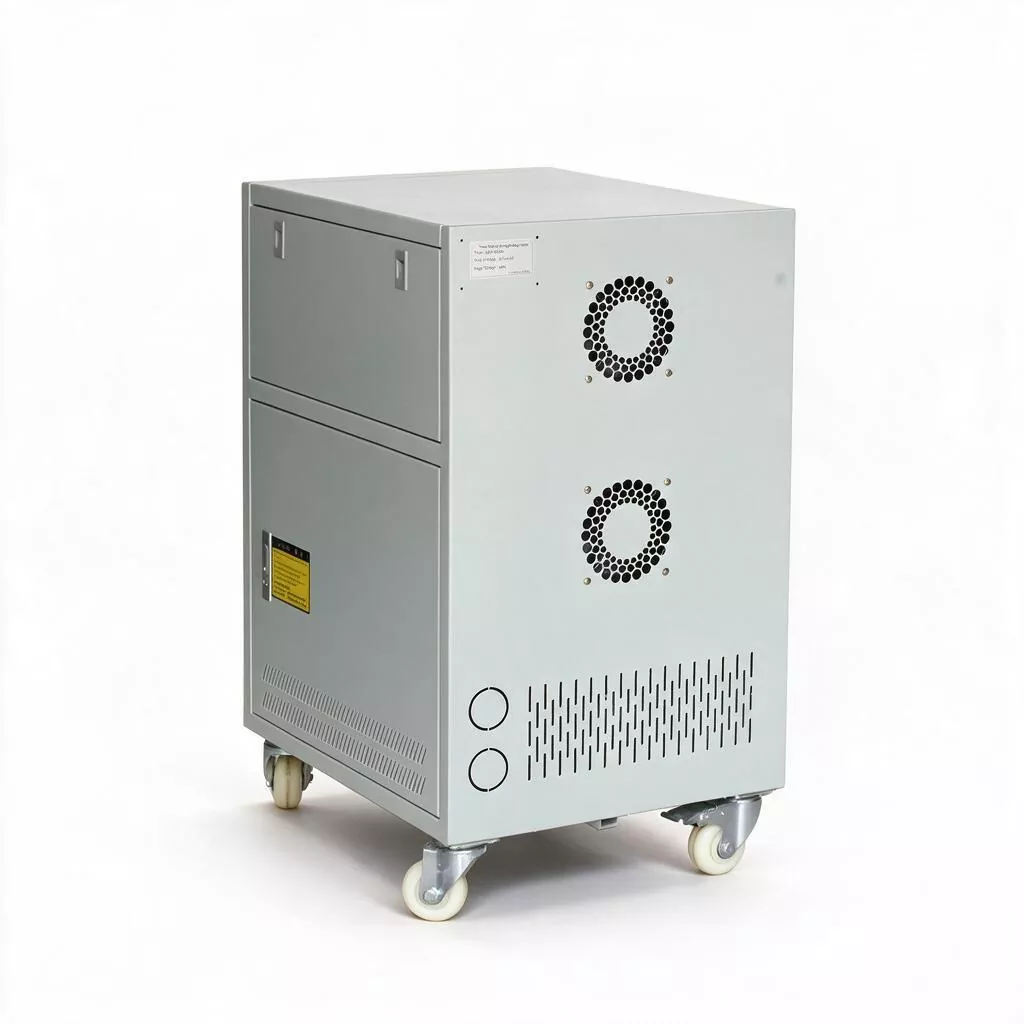

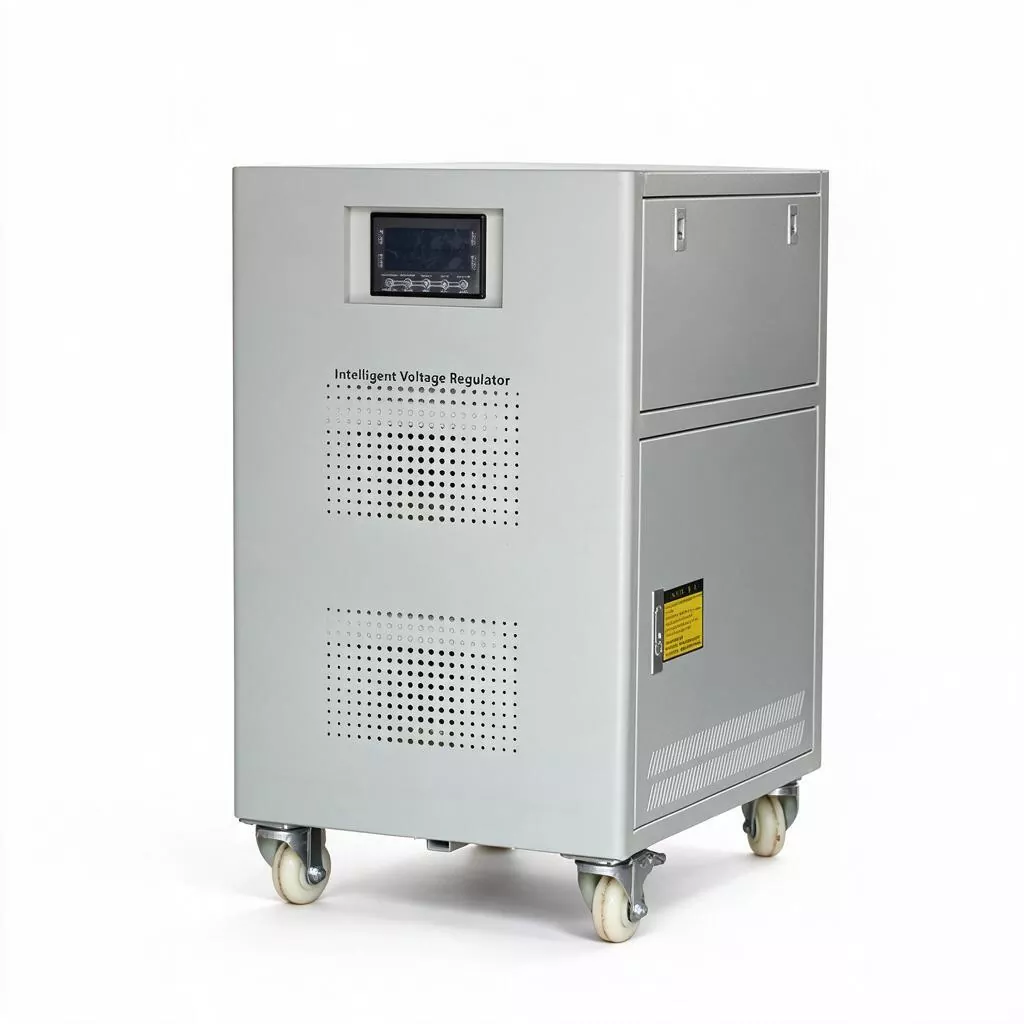

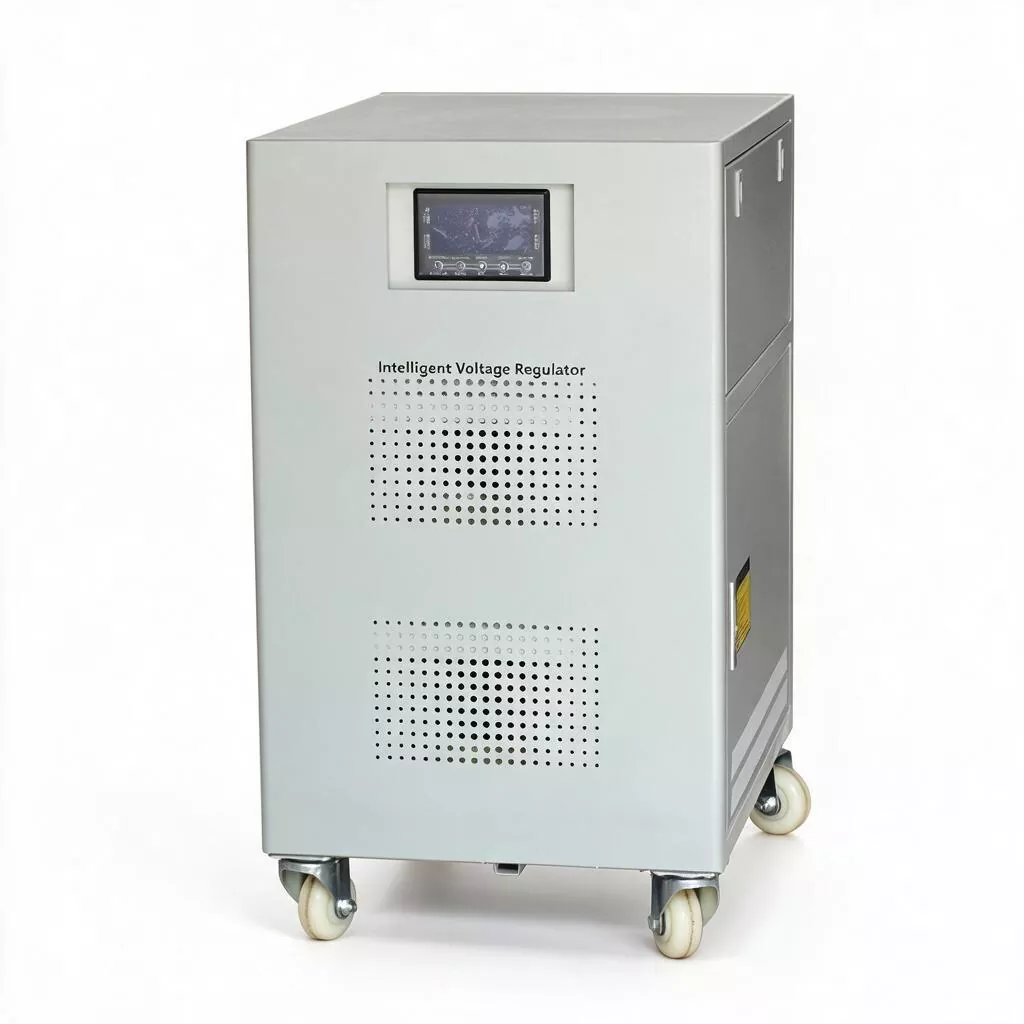

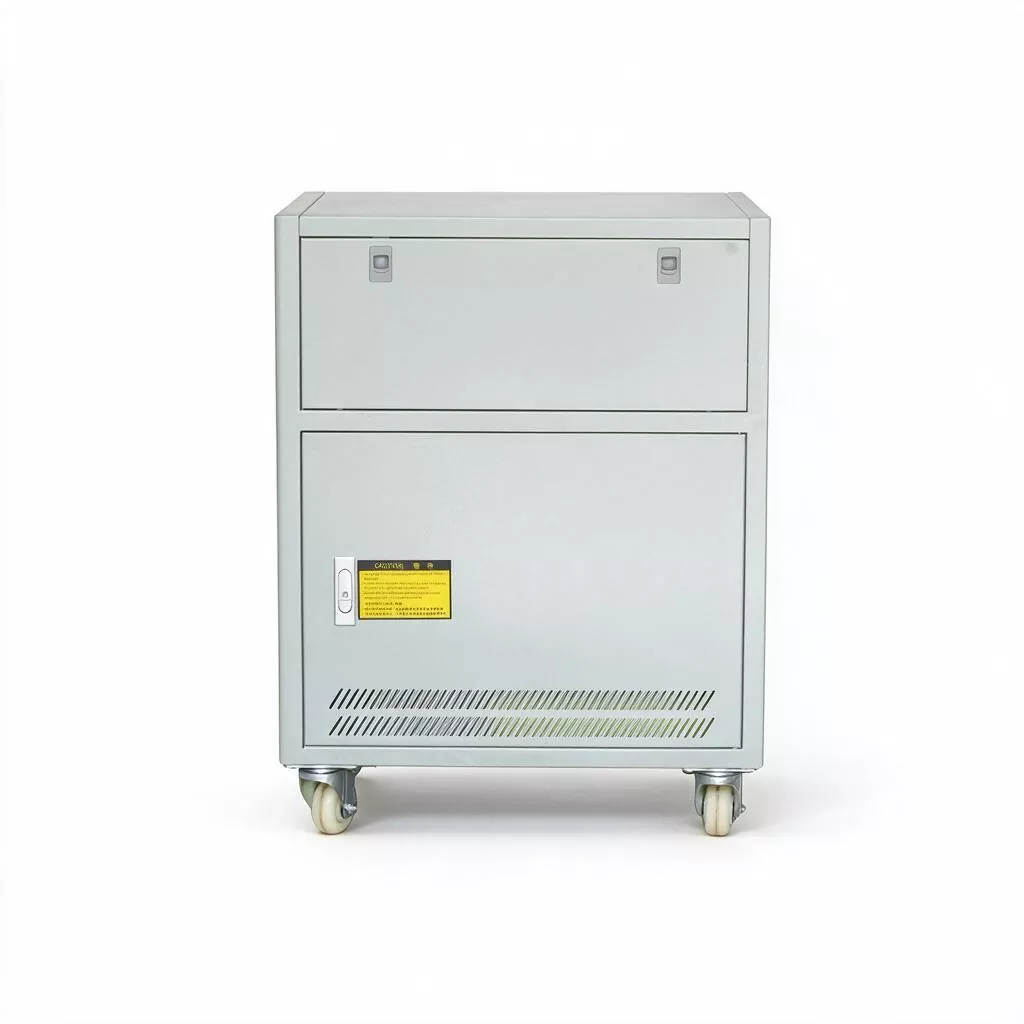

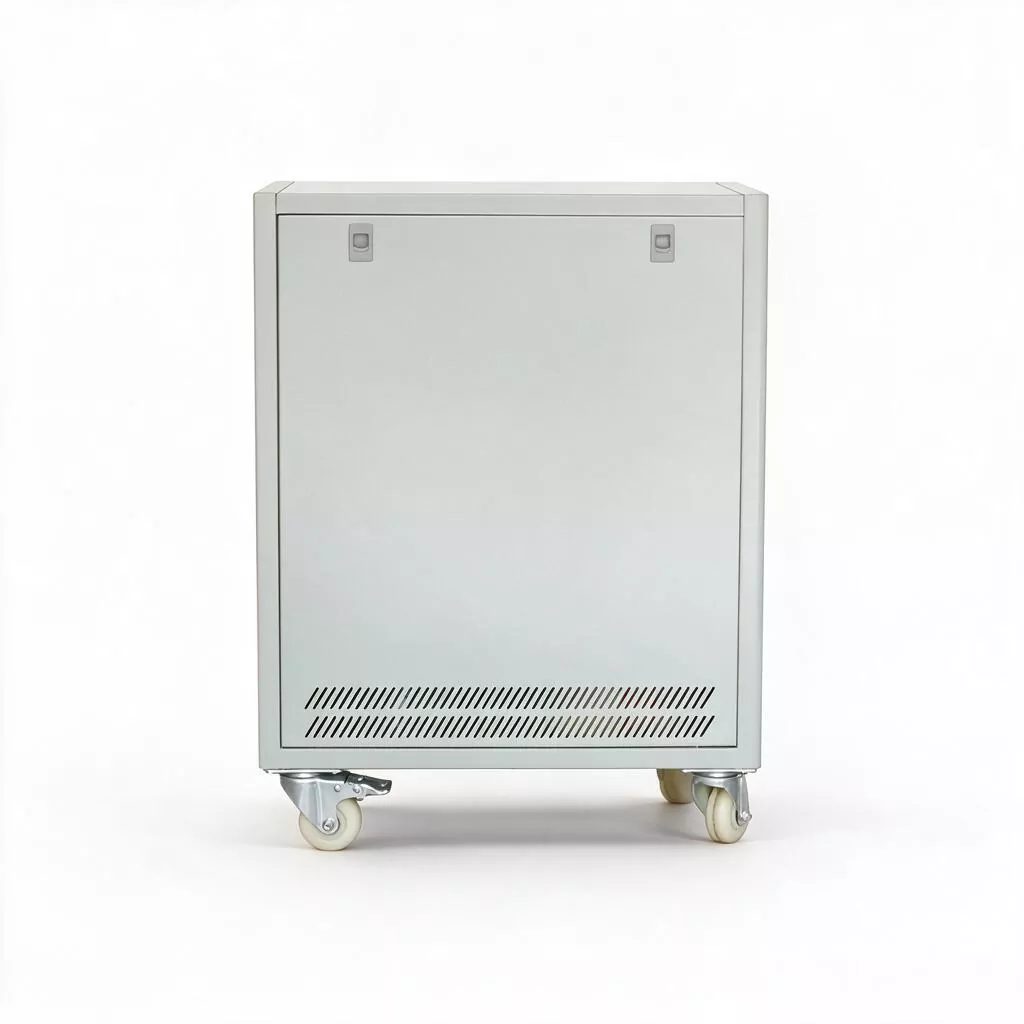

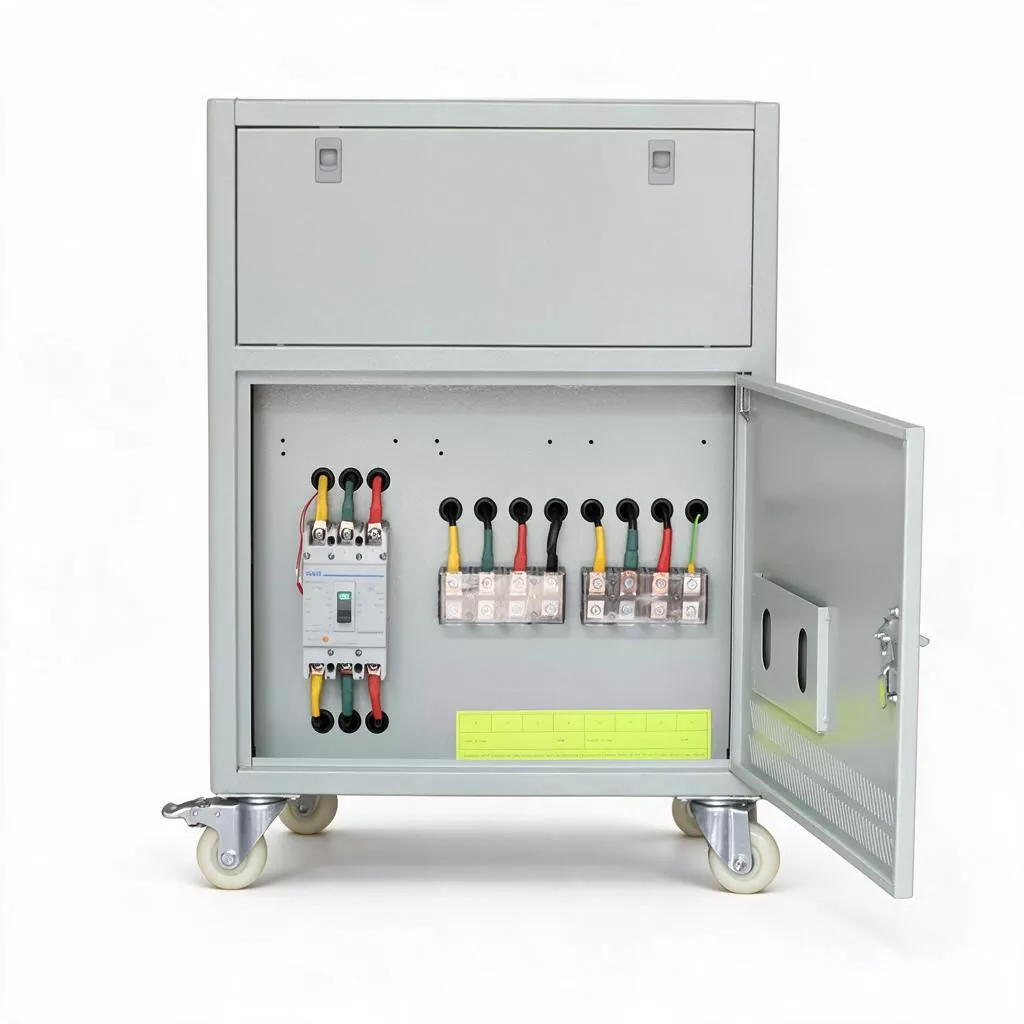

3-fazowy serwomotor AVR o mocy 50 kVA

Nowoczesne fabryki i duże obiekty handlowe wypełnione są dużą liczbą obciążeń nieliniowych: przetwornice częstotliwości, serwonapędy, UPS, zasilacze impulsowe, sterowniki oświetlenia LED itp. Generują one podczas pracy dużą ilość prądu harmonicznego (głównie 5., 7. i 11. harmoniczna).

Harmoniczne te nie tylko nasilają wytwarzanie ciepła i straty samego stabilizatora napięcia, ale, co ważniejsze, zostaną wprowadzone z powrotem do sieci energetycznej, powodując dodatkowy wzrost temperatury w uzwojeniach transformatora, przeciążeniowe nagrzewanie linii neutralnej, awarię nadprądową baterii kondensatorów kompensacji mocy biernej, a nawet powodując błędne zadziałanie głównego wyłącznika linii wejściowej.

Co więcej, brak równowagi obciążeń trójfazowych doprowadzi do dryfu punktu neutralnego, powodując odchylenia napięcia trójfazowego po stronie niskiego napięcia w pomieszczeniu rozdzielczym w różnym stopniu, wpływając na jakość zasilania wszystkich użytkowników całej magistrali.

3-fazowy serwomotor AVR o mocy 50 kVA nie jest prostym urządzeniem do regulacji napięcia elektromagnetycznego:

1. Dwukierunkowa izolacja elektryczna: kompensując sprzężenie elektromagnetyczne transformatora, SBW-50KVA tworzy naturalną warstwę izolacji elektrycznej pomiędzy wejściem a wyjściem, skutecznie osłabiając przepięcia piorunowe i skoki napięcia od strony sieci energetycznej, które atakują wrażliwe urządzenia znajdujące się za transformatorem, oraz tłumiąc wsteczne wprowadzanie harmonicznych prądu od strony obciążenia do strony sieci energetycznej.

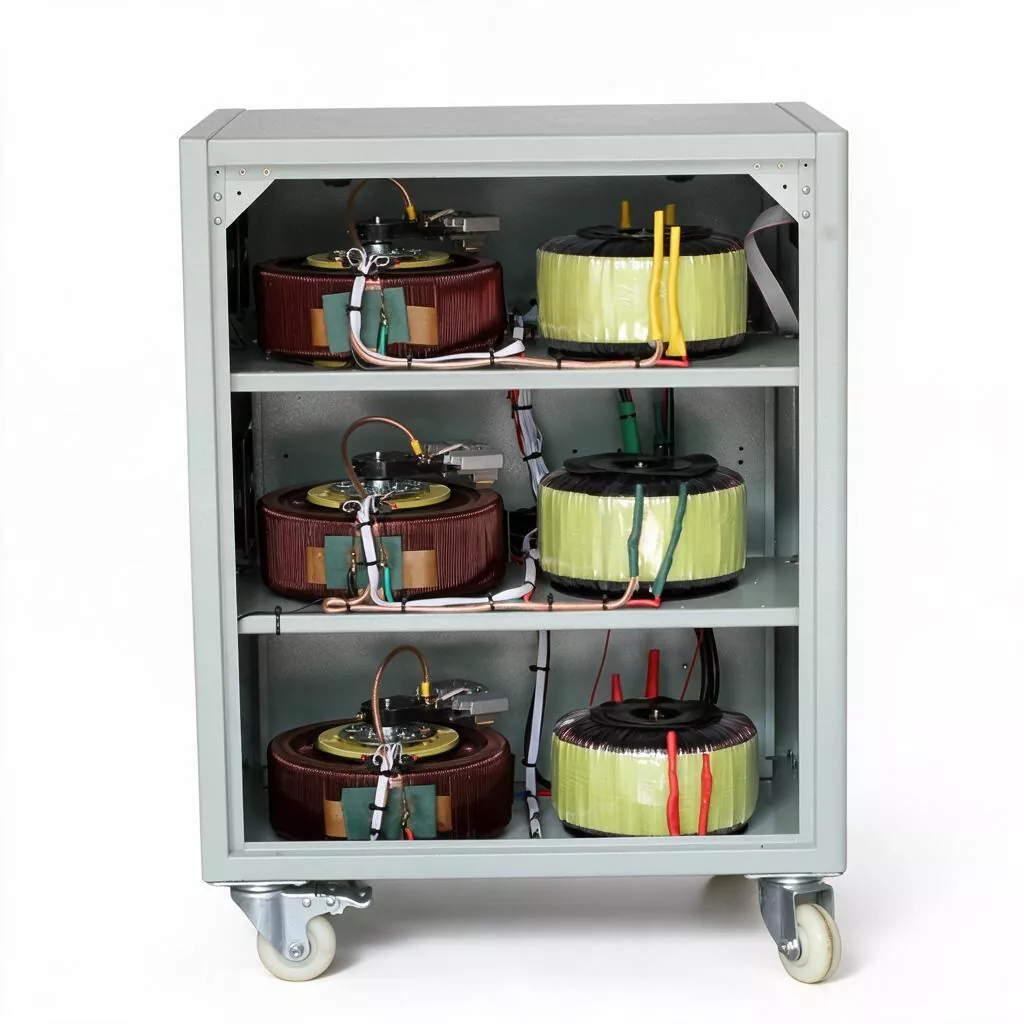

2. Trójfazowa niezależna regulacja odsprzęgania: Każda faza ma niezależny obwód próbkowania, sterowania i serwonapędu. Nawet jeśli obciążenie z tyłu jest znacznie niezrównoważone (na przykład faza A jest podłączona do dużej liczby jednofazowych urządzeń oświetleniowych i sprzętu biurowego, podczas gdy fazy B i C są podłączone do zasilania trójfazowego), stabilizator napięcia może ustabilizować trójfazowe napięcie wyjściowe w zakresie dokładności, eliminując w ten sposób problem asymetrycznego napięcia szyny spowodowanego dryfem punktu zerowego i zmniejszając straty po stronie niskiego napięcia transformatora.

3. Wysoka tolerancja i działanie przeciwwstrząsowe: W odróżnieniu od schematu elektronicznego opartego na IGBT/SCR do regulacji przerywania, ten produkt wykorzystuje serworegulację indukcji elektromagnetycznej, nie generuje harmonicznych częstotliwości przełączania, a współczynnik zniekształceń kształtu fali wyjściowej jest mniejszy niż 0,1%. Jednocześnie elementy transformatora i szczotek węglowych charakteryzują się wyjątkowo wysoką krótkotrwałą odpornością na ciepło, która spokojnie radzi sobie z uderzeniami udarowymi o wartości kilkukrotności prądu znamionowego podczas uruchamiania dużych sprężarek, wentylatorów i pras i nie powoduje łatwego uruchomienia zabezpieczenia nadprądowego obejściowego, takiego jak sprzęt elektroniczny.

4. Monitorowanie i połączenia na poziomie systemu: Produkt jest zarezerwowany dla interfejsów komunikacyjnych RS485 i sygnałów alarmowych ze stykami bezpotencjałowymi, które można bezproblemowo zintegrować z fabrycznym systemem zarządzania energią (EMS) lub systemem monitorowania mocy (SCADA), umożliwiając zdalne monitorowanie w czasie rzeczywistym kluczowych parametrów, takich jak napięcie wejściowe/wyjściowe, prąd obciążenia i temperatura wewnętrzna, a także obsługując połączenia z wyłącznikami czołowymi, szafami rozdzielczymi z podwójnym zasilaniem ATS i budując kompletny inteligentny system gwarantowania zasilania.

Parametr produktu

Kluczowe funkcje

1. Dwukierunkowe oczyszczanie energii elektrycznej

Wykorzystując charakterystykę izolacji elektromagnetycznej transformatora kompensacyjnego, skutecznie blokuje on odwrotną transmisję harmonicznych (zwłaszcza 5., 7. i 11. harmonicznej) od strony obciążenia do sieci elektroenergetycznej, zmniejszając ryzyko awarii transformatorów i urządzeń kompensujących moc bierną; jednocześnie tłumi migotanie napięcia i wpływ przepięć po stronie sieci energetycznej, zapewniając czyste zasilanie dla precyzyjnych obciążeń.

2. Trójfazowa niezależna regulacja o wysokiej precyzji

Dzięki niezależnej technologii próbkowania i kontroli faza po fazie każde napięcie fazowe jest oddzielnie wykrywane i kompensowane. Nawet jeśli trójfazowy prąd obciążenia jest poważnie niezrównoważony (stopień niezrównoważenia > 30%), wyjściowe napięcie trójfazowe może w normalnych warunkach nadal utrzymywać się w granicach ±3%, zasadniczo eliminując zagrożenia bezpieczeństwa i dodatkowe straty spowodowane dryfem punktu neutralnego.

3. Silna krótkotrwała zdolność do przeciążenia

Oparty na zasadzie działania indukcji elektromagnetycznej, ma naturalny margines przeciążenia i może wytrzymać krótkotrwały (≤ 5 sekund) wstrząs rozruchowy przekraczający 8-krotność prądu znamionowego, szczególnie odpowiedni do częstych obciążeń udarowych typu start-stop, takich jak przetwornice częstotliwości dużej mocy, piece średniej częstotliwości i duże urządzenia dźwigowe.

4. Wyjście zerowej harmonicznej

Przebieg wyjściowy to standardowa fala sinusoidalna o współczynniku zniekształceń < 0,1% i nie generuje żadnych dodatkowych harmonicznych. W porównaniu z tradycyjnymi elektronicznymi stabilizatorami napięcia nie wprowadza do sieci energetycznej zakłóceń o wysokiej częstotliwości i szczególnie nadaje się do zastosowań medycznych, precyzyjnych testów i miejsc komunikacyjnych o rygorystycznych wymaganiach dotyczących środowiska elektromagnetycznego.

5. Nadmiarowa ochrona z podwójnym obejściem

Zintegrowany z ręcznymi/automatycznymi funkcjami podwójnego obejścia. W przypadku wewnętrznego uszkodzenia stabilizatora napięcia lub podczas regularnej konserwacji, może on płynnie przełączyć się na tryb bezpośredniego zasilania poprzez przełącznik obejściowy, aby zapewnić, że obciążenie nigdy nie straci mocy. Po zakończeniu konserwacji 3-fazowy serwomotor AVR o mocy 50 kVA można przełączyć z powrotem do trybu stabilizacji napięcia, a cały proces nie wymaga wyłączania.

6. Rozpraszanie ciepła o dużej pojemności i wyjątkowo długa żywotność

Do wytwarzania ciepła na poziomie 50 KVA zastosowano wielkogabarytowe radiatory i inteligentne wentylatory regulujące prędkość ze sterowaniem temperaturą, aby zapewnić wzrost temperatury przy pełnym obciążeniu < 60 ℃. Wybierając materiały o wysokim poziomie izolacji klasy A i importowane odporne na zużycie szczotki węglowe, całkowita żywotność projektu przekracza 15 lat, a całkowity koszt w całym cyklu życia jest znacznie niższy w porównaniu z podobnymi elektronicznymi stabilizatorami napięcia.

7. Głęboka integracja komunikacji

Standardowa konfiguracja obejmuje interfejs komunikacyjny RS485 (protokół Modbus-RTU) oraz opcjonalne moduły komunikacyjne Profibus-DP lub Ethernet. Można go używać do odczytu napięcia trójfazowego, prądu, temperatury i stanu alarmów w sterowni w czasie rzeczywistym, umożliwiając bezobsługową pracę i konserwację predykcyjną.

Aplikacje produktów

1. Precyzyjna produkcja i wysokiej klasy sprzęt: Zapewnij pozbawione harmonicznych i wysoce stabilne czyste zasilacze dla linii pakowania i testowania półprzewodników, maszyn lutowniczych SMT i grup sprzętu CNC w centrach obróbki form precyzyjnych, poprawiając w ten sposób współczynnik wydajności.

2. Zasilacz dla dużych placówek medycznych: Stosowany do stabilizacji napięcia czołowego i izolacji harmonicznych dużego sprzętu do obrazowania medycznego, takiego jak tomografy komputerowe, systemy rezonansu magnetycznego (MRI) i akceleratory liniowe na oddziałach radiologii i medycyny nuklearnej szpitali trzeciego stopnia, zapewniając jakość obrazowania i bezpieczeństwo sprzętu.

3. Centra danych i węzły przetwarzania brzegowego: zapewniają stabilizację napięcia i kontrolę harmonicznych dla zasilaczy przełączników i systemów klimatyzacji precyzyjnej w małych i średnich pokojach danych oraz pokojach danych o konwergencji rdzeniowej 5G, redukując straty harmonicznych wejściowych zasilaczy UPS i wydłużając żywotność baterii.

4. Linie do produkcji pojazdów i części samochodowych: Zapewnij szafy sterownicze i systemy serwonapędów dla stanowisk robotów spawalniczych, robotów malarskich i dużych linii do tłoczenia, aby zapewnić dokładność połączeń wieloosiowych i uniknąć odprysków spawalniczych lub wad lakierniczych spowodowanych wahaniami napięcia.

5. Duże kompleksy handlowe: Instalowane w centrach handlowych, hotelach pięciogwiazdkowych i dużych halach wystawowych główne pomieszczenia dystrybucji energii zapewniają scentralizowaną optymalizację jakości energii dla zasilania i oświetlenia, schodów ruchomych i centralnych jednostek klimatyzacyjnych całego piętra lub całego budynku.

6. Przemysł chemiczny i farmaceutyczny: Zapewniają ochronę stabilizacji napięcia dla silników mieszających w naczyniach reakcyjnych, wirówek i zespołów sprężarek powietrza, a także tłumią harmoniczne generowane przez przetwornice częstotliwości silników przed zakłócaniem systemów sterowania DCS i przyrządów znajdujących się na miejscu.

Wsparcie dostosowywania

KTAC oferuje usługi OEM/ODM dla 3-fazowego serwomotoru AVR AVR, w tym kolor wyglądu, sposób pakowania, zakres napięcia wejściowego/wyjściowego i specjalne moduły funkcyjne (takie jak urządzenia filtrujące EMI, urządzenia odgromowe, interfejsy monitorujące RS232/RS485) itp. Skontaktuj się z nami, aby uzyskać niestandardowe rozwiązania.

Często zadawane pytania

1. Czy stabilizator napięcia 50KVA rzeczywiście może osiągnąć efekt „izolacji harmonicznych”?

Tak. SBW-50KVA działa w oparciu o zasadę transformatora kompensacyjnego, z izolacją elektromagnetyczną pomiędzy wejściem i wyjściem. Ma naturalny efekt tłumienia harmonicznych o wysokiej częstotliwości (szczególnie tych powyżej 5. harmonicznej) (zwykle zdolny do tłumienia od 30% do 50%). Jednocześnie nie generuje harmonicznych częstotliwości przełączania (w przeciwieństwie do urządzeń elektronicznych typu PWM), co może w znaczący sposób ograniczyć zanieczyszczenie harmonicznych wstecznych od strony obciążenia do sieci elektroenergetycznej. Jeśli potrzebna jest dokładniejsza kontrola harmonicznych, możemy wcześniej dodać filtr aktywny (APF) lub gałąź filtra pasywnego.

2. Jakie są wymagania dotyczące wyłącznika czołowego, gdy urządzenie to jest podłączone do systemu dystrybucji energii?

Prąd znamionowy modelu 50 kVA wynosi około 76 A (trójfazowe 380 V). Biorąc pod uwagę udar rozruchowy obciążeń silnikowych i pewien margines wydajności, zaleca się skonfigurowanie wyłącznika automatycznego w obudowie z tworzywa sztucznego (MCCB) o wartości znamionowej od 100 A do 125 A na przednim końcu i wybranie krzywej wyzwalania typu C/D. Zaleca się, aby kabel wejściowy miał kabel YJV 3×25mm² + 2×16mm² lub wyższy, a szczegółowe wymagania należy obliczyć na podstawie rzeczywistej długości linii pod kątem spadku napięcia.

3. Czy niezależna regulacja trójfazowa może rozwiązać problem nadmiernego całkowitego prądu neutralnego spowodowanego niezrównoważonym obciążeniem?

Może rozwiązać problem nierównowagi napięcia, ale niezależna regulacja trójfazowa reguluje napięcie każdej fazy, zamiast wymuszać dystrybucję prądu w każdej fazie. Jeżeli prąd trójfazowy po stronie obciążenia jest znacznie niezrównoważony (na przykład różnica przekracza 50 A), stabilizator napięcia może zapewnić symetrię napięć trójfazowych, ale nie może zmniejszyć prądu neutralnego. W takim przypadku zaleca się równomierne rozłożenie obciążenia jednofazowego na terminalu dystrybucji energii, a my możemy zapewnić konsultację planu rozkładu obciążenia.

4. Czy 3-fazowy serwomotor AVR o mocy 50 kVA ma funkcje zabezpieczające w trybie obejścia?

W trybie ręcznego obejścia funkcje elektronicznego zabezpieczenia przed przeciążeniem i przepięciem stabilizatora napięcia nie biorą udziału. W tym momencie urządzenia tylne zasilane są bezpośrednio z sieci, tracąc zabezpieczenie stabilizujące napięcie, ale zachowując ciągłość. Zaleca się, aby użytkownicy zorganizowali konserwację tak szybko, jak to możliwe, podczas pracy w trybie obejścia. Podczas automatycznego obejścia (przełączanie usterek) urządzenie będzie nadal monitorować stan sieci. Jeżeli w sieci występują poważne anormalne objawy i przekracza się próg bezpieczeństwa, niektóre sygnały zabezpieczające mogą w dalszym ciągu wywołać alarm w przednim wyłączniku automatycznym.

5. Jakie są szczególne cechy rozwiązania chłodzącego dla modelu 50KVA?

Straty mocy i wytwarzanie ciepła w modelu 50 KVA (około 2 kW) są znacznie wyższe niż w modelach o małej mocy. Stosujemy ulepszone rozwiązanie chłodzące w postaci „chłodnicy z rurką miedzianą + inteligentnego wentylatora z podwójnym łożyskiem kulkowym”, przy czym prędkość wentylatora jest automatycznie dostosowywana bez skokowej zmiany w zależności od temperatury wewnętrznej. W środowisku pełnego obciążenia wynoszącym 40 ℃ wzrost temperatury wewnętrznej jest ściśle kontrolowany w zakresie 60 ℃. Podczas instalacji zaleca się zapewnienie odstępu ≥30 cm w celu odprowadzania ciepła i wentylacji z przodu, z tyłu, z lewej i prawej strony urządzenia.

6. Czy pył ze szczotek węglowych wpłynie na inne elementy elektryczne w szafie rozdzielczej?

Podczas długotrwałej pracy ślizgowej szczotka węglowa wytwarza śladowe ilości pyłu grafitowego. Wewnątrz obudowy umieściliśmy dedykowany pojemnik na kurz i wyjmowany filtr przeciwpyłowy. Większość kurzu gromadzi się na spodzie maszyny i nie przedostaje się do szafy rozdzielczej. Zaleca się czyszczenie dolnego otworu zbierającego kurz raz na sześć miesięcy za pomocą odkurzacza, co jest bardzo wygodne w obsłudze.
