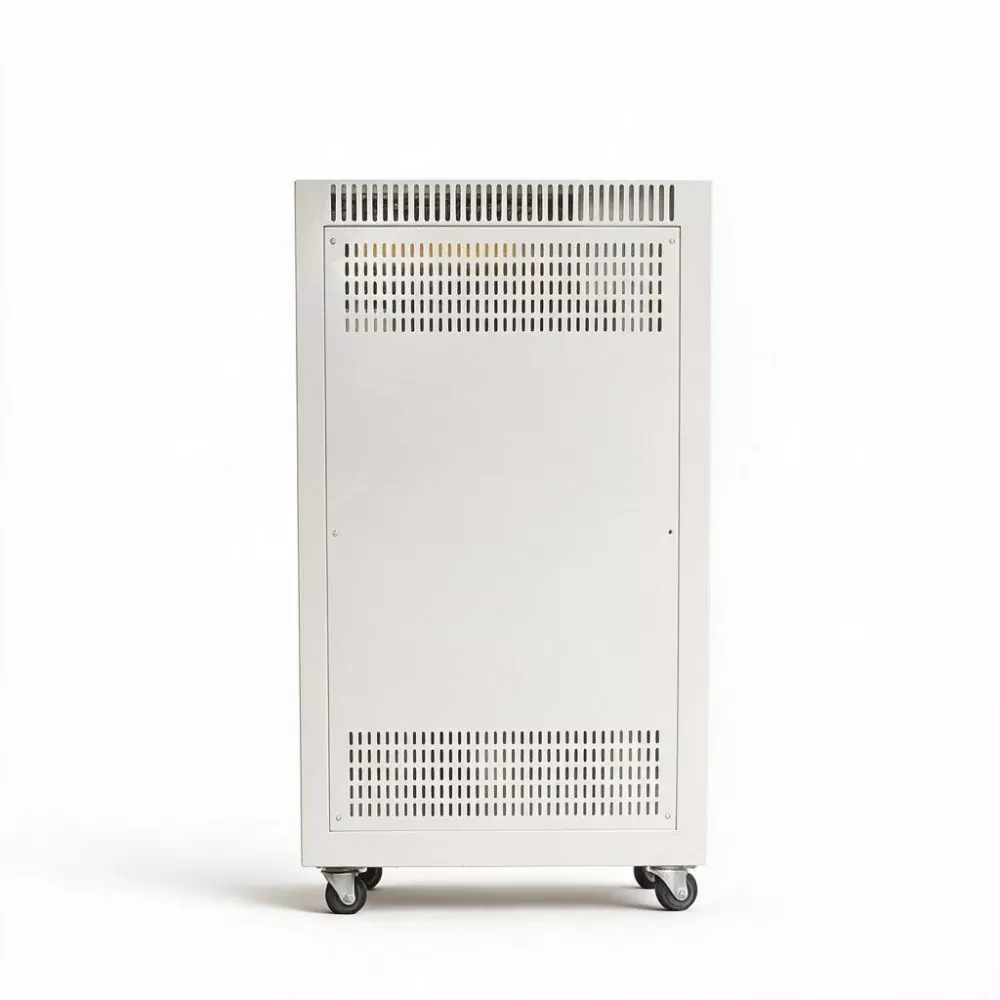

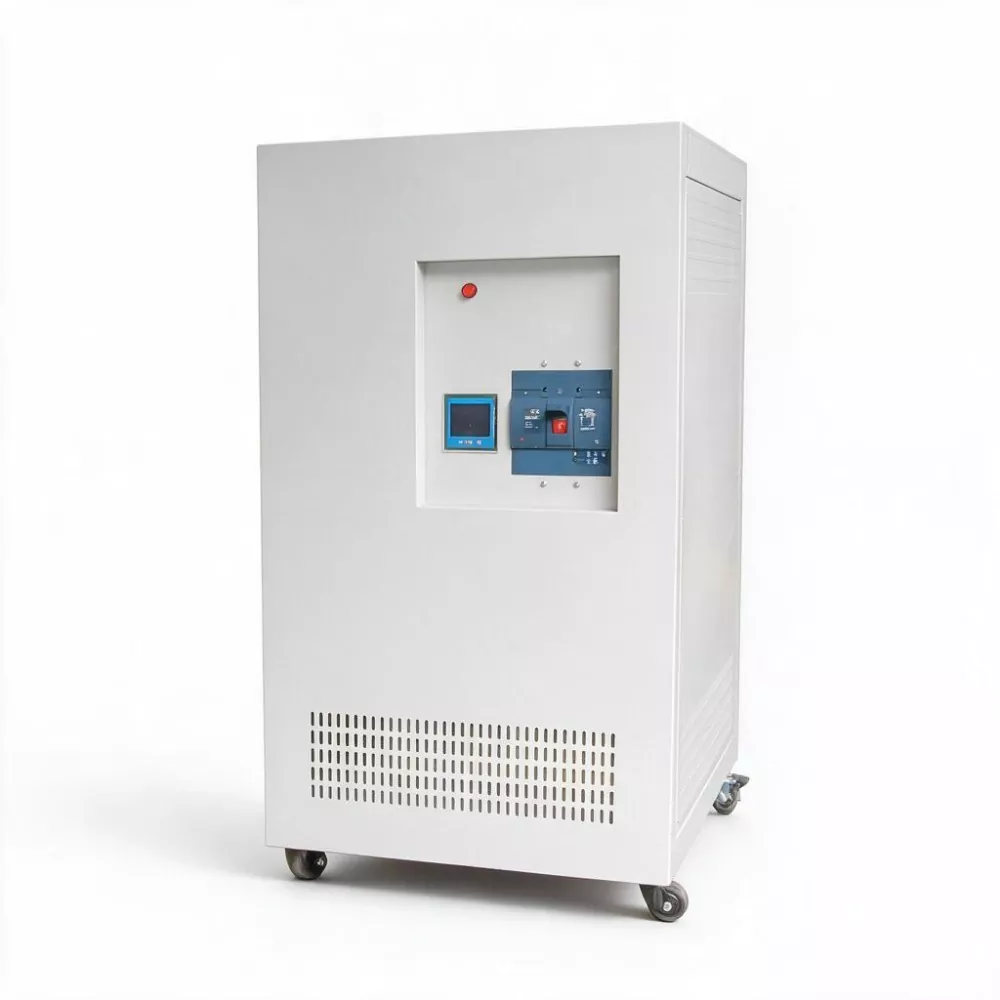

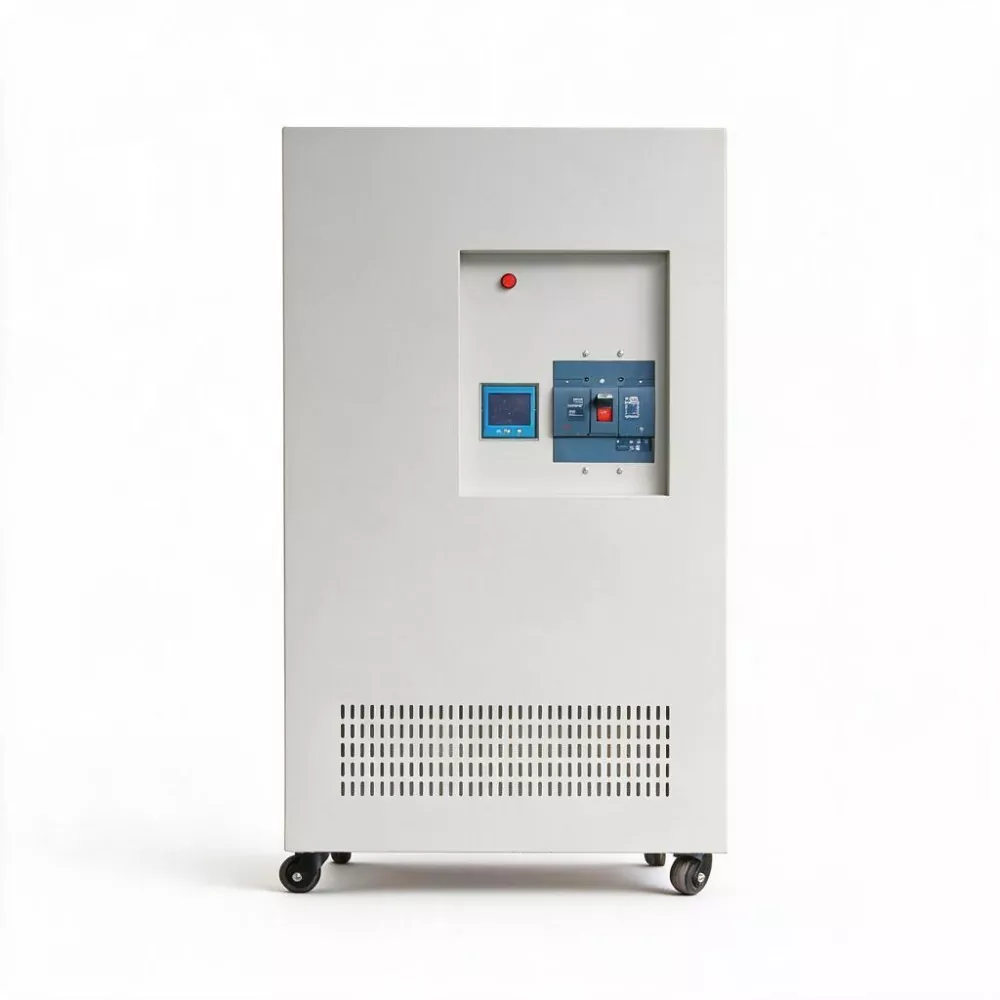

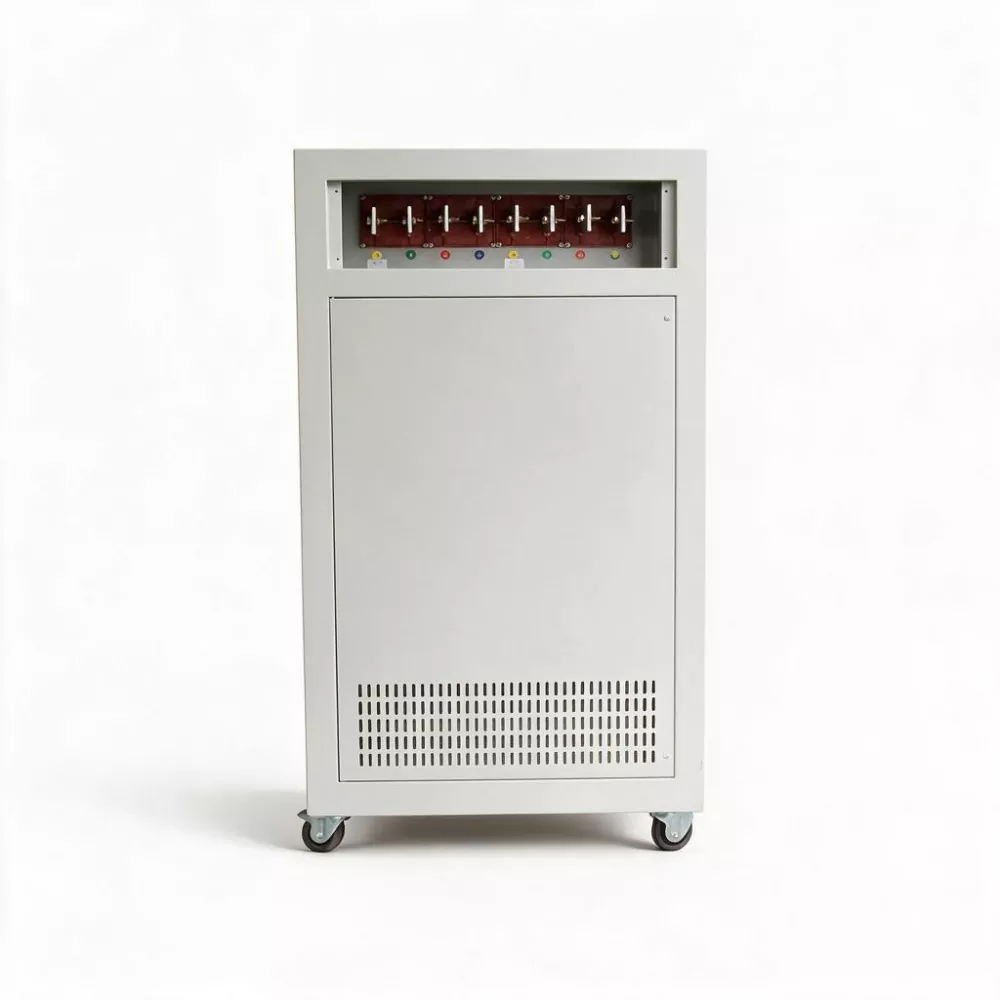

3-fazowy statyczny AVR SCR 500 kVA

3-fazowy statyczny AVR SCR o mocy 500 KVA to cyfrowe, bezdotykowe urządzenie stabilizujące napięcie o dużej pojemności, dostosowane do nowoczesnych parków przemysłowych i stref produkcji precyzyjnej. Przy mocy znamionowej 500 kVA i prądzie wyjściowym 760 A, wykorzystuje cyfrowe sterowanie DSP i technologię szybkiej kompensacji SCR, aby osiągnąć precyzyjną regulację napięcia ± 1% w czasie reakcji 10–40 ms.

Oprócz podstawowej korekcji wahań napięcia, urządzenie zapewnia pasywną izolację harmonicznych w celu tłumienia zniekształceń sieci spowodowanych przez obciążenia nieliniowe i obsługuje wzajemne połączenia danych z parkowymi systemami EMS, APF i SVG, realizując systematyczną optymalizację jakości energii w przemysłowych systemach dystrybucji energii.

Parametr produktu

Kluczowe funkcje

1. Duża pojemność na poziomie parku

Moc znamionowa 500KVA, prąd wyjściowy 760A. 3-fazowy statyczny AVR SCR o mocy 500 KVA można zainstalować bezpośrednio po stronie wejściowej głównej rozdzielni parku lub dużej podstacji warsztatowej, zapewniając scentralizowaną ochronę stabilizacji napięcia dla całej szyny dystrybucyjnej (obejmującej dziesiątki urządzeń i tysiące metrów kwadratowych powierzchni produkcyjnej).

2. Ultraszybka reakcja w ciągu 10 ms do 40 ms

Gdy w nadrzędnej sieci energetycznej wystąpią spadki napięcia lub wahania napięcia spowodowane rozruchem dużych grup urządzeń w parku, SBWZ-500KVA może zakończyć kompensację w ciągu milisekund, zapobiegając rozprzestrzenianiu się wahań mocy w całym parku i zapewniając ciągłość zasilania wszystkich podłączonych urządzeń.

3. Naturalne tłumienie harmonicznych

Dzięki efektowi sprzęgania elektromagnetycznego transformatora izolującego ma on wpływ tłumienia od 30% do 50% charakterystycznych harmonicznych (5., 7., 11. itd.) generowanych po stronie obciążenia. W połączeniu z aktywnymi filtrami mocy (APF) może zapewnić ogólną zgodność z zarządzaniem harmonicznymi w parku.

4. Wydajność ≥ 99%

Przy mocy 500 kVA i średnim rocznym obciążeniu wynoszącym 60%, SBWZ-500KVA może zaoszczędzić około (500 × 0,6 × 4% × 8760) ≈ 105 000 kWh energii elektrycznej rocznie w porównaniu z tradycyjnymi stabilizatorami napięcia typu serwo (ze sprawnością 96%). W przypadku dużych parków każde urządzenie może zaoszczędzić około 70 000–80 000 juanów na kosztach energii elektrycznej rocznie (w oparciu o cenę energii elektrycznej dla przemysłu wynoszącą 0,7 juana za kWh), co zapewnia znaczne korzyści ekonomiczne.

5. W pełni bezdotykowa konstrukcja

Brak szczotek węglowych, brak serwomotorów, brak zużycia mechanicznego, co eliminuje ryzyko przerw w zasilaniu spowodowanych awariami mechanicznymi w tradycyjnych stabilizatorach napięcia. Dla parków przemysłowych wymagających niezawodności zasilania na poziomie 99,99%, cecha ta jest kluczowa.

6. Funkcja bramy jakości energii

Standardowy interfejs komunikacyjny RS485 (Modbus-RTU), z możliwością rozbudowy do komunikacji Ethernet. Przesyłanie w czasie rzeczywistym danych o napięciu trójfazowym, prądzie, mocy, współczynniku zniekształceń harmonicznych itp. na platformę EMS, współpracując z czołowymi urządzeniami kompensującymi moc bierną (SVG, baterie kondensatorów) i APF w celu zbudowania kompletnego systemu zarządzania jakością energii w zamkniętej pętli.

Aplikacje produktów

1. Park przemysłowy zaawansowanych technologii: zapewnia scentralizowane zarządzanie jakością energii dla autobusu niskonapięciowego w głównej pomieszczeniu dystrybucyjnym w parku, zapewniając jakość zasilania dla przedsiębiorstw takich jak technologie informacyjne, biomedycyna i instrumenty precyzyjne w parku.

2. Główny system dystrybucji dużej fabryki produkcyjnej: Zainstalowany z boku głównej szafy wejściowej fabryki, 3-fazowy statyczny AVR SCR o mocy 500 kVA zapewnia stabilność napięcia i ochronę izolacji harmonicznych dla całego obszaru fabryki (obejmującego wiele warsztatów).

3. Produkcja półprzewodników i paneli: Zapewnia ogólnozakładową ochronę stabilizacji napięcia dla systemów instalacji (MAU, FFU, agregaty chłodnicze, grupy sprężarek powietrza) fabryk płytek i fabryk paneli, zapewniając stabilność parametrów środowiskowych w czystych warsztatach.

4. Baza przemysłowa nowej energii: stosowana w systemach dystrybucji energii w fabrykach modułów fotowoltaicznych i superfabrykach baterii litowych, eliminując wahania napięcia spowodowane startem i zatrzymaniem urządzeń produkcyjnych na dużą skalę na liniach produkcyjnych oraz zapewniając stabilną pracę zautomatyzowanych linii produkcyjnych.

5. Węzeł Mikrosieci Parku Przemysłowego: Pełni funkcję węzła stabilizacji napięcia w mikrosieci parku (fotowoltaika + magazyny energii + stacje ładowania), koordynując równowagę podaży i popytu pomiędzy rozproszonymi źródłami energii i odbiorami.

Usługi dostosowywania

KTAC zapewnia kompleksowe dostosowanie OEM/ODM dla SBWZ-500KVA w celu spełnienia określonych wymagań projektu, warunków obiektu i specyfikacji marki.

Konfiguracja napięcia: Zakres napięcia wejściowego (standardowy ±20%, szerszy dostępny na żądanie) i napięcie wyjściowe (380 V/400 V/415 V) ustawione fabrycznie w celu dopasowania do systemu dystrybucyjnego.

Obudowa i ochrona: Standard IP20 do instalacji wewnętrznej; Dostępna aktualizacja IP54 dla środowisk zewnętrznych lub zapylonych, z opcjonalną osłoną przeciwsłoneczną, izolacją termiczną i modułami ogrzewania/osuszania.

Komunikacja i monitorowanie: standard RS485 (Modbus-RTU); opcjonalne moduły Ethernet, Profibus-DP lub przemysłowe IoT do integracji z platformami EMS, SCADA lub DCS.

Moduły funkcjonalne: Na życzenie można zintegrować wbudowane filtrowanie EMI, ochronę przeciwprzepięciową (SPD) lub dedykowane interfejsy koordynacyjne APF/SVG.

Praca równoległa: Nadmiarowe konfiguracje równoległe (2 lub 3 jednostki) z podziałem obciążenia i automatycznym przełączaniem awaryjnym, zaprojektowane z myślą o zastosowaniach o znaczeniu krytycznym, wymagających dostępności na poziomie 99,99%.

Znakowanie marki i dokumentacja: Niestandardowy kolor, druk logo, projekt opakowania i wielojęzyczne podręczniki dostosowane do wymagań Twojej marki.

Często zadawane pytania

1. Jakie są różnice między SBWZ-500KVA, APF i SVG? Jak oni współpracują?

· SBWZ-500KVA odpowiada za stabilność napięcia: szybko kompensuje wahania napięcia i utrzymuje napięcie w granicach ±1%.

· APF odpowiada za kontrolę harmonicznych: dynamicznie kompensuje i filtruje charakterystyczne harmoniczne generowane przez obciążenie.

· SVG odpowiada za kompensację mocy biernej: szybko i dynamicznie kompensuje moc bierną systemu, poprawiając współczynnik mocy.

Cała trójka uzupełnia się. SBWZ-500KVA przesyła dane dotyczące jakości energii poprzez interfejs komunikacyjny do platformy EMS, a EMS inteligentnie planuje aktywację APF i SVG w oparciu o status systemu, tworząc kompletny system zarządzania jakością energii w zamkniętej pętli.

2. Jakie są wymagania dotyczące przedniego sprzętu elektrycznego odpowiadającego mocy 500 KVA?

Prąd znamionowy trójfazowego 380 V 500 KVA wynosi około 760 A. Zaleca się skonfigurowanie wyłącznika ramowego (ACB) o wydajności nie mniejszej niż 1000A na przednim końcu. Zaleca się, aby miedziana szyna zbiorcza dla linii wejściowej miała wymiary TMY 80×6 mm lub większe, a kabel dochodzący powinien mieć 2 YJV 3×185 mm² + 2×95 mm² równolegle lub pojedynczy YJV 3×300 mm² + 2×150 mm². Konkretną konfigurację należy obliczyć na podstawie rzeczywistego schematu systemu dystrybucyjnego i długości linii.

3. Czy 3-fazowy statyczny AVR SCR o mocy 500 KVA można zainstalować na zewnątrz?

Standardowy SBWZ-500KVA to typ instalacji wewnętrznej (o stopniu ochrony IP20). Jeśli wymagana jest instalacja na zewnątrz (np. w rozdzielni kontenerowej lub podstacji skrzynkowej na zewnątrz), stopień ochrony można podnieść do IP54 (w celu ochrony przed kurzem i rozpryskami), a także można dodać dodatkową ochronę przeciwsłoneczną, warstwy izolacji cieplnej i urządzenia osuszające. Prosimy o wcześniejsze poinformowanie nas o warunkach środowiska instalacji.

4. W jaki sposób można skonfigurować wiele jednostek SBWZ-500KVA do redundantnej pracy równoległej?

Dzięki dedykowanej równoległej szafie sterowniczej można równolegle pracować dwa lub trzy stabilizatory o mocy 500 KVA. System równoległy wspiera dystrybucję obciążenia i rezerwę redundancji – gdy jedno urządzenie ulegnie awarii lub wymaga konserwacji, pozostałe urządzenia mogą automatycznie przejąć całe obciążenie. Schemat równoległy należy określić na etapie projektowania projektu. Aby uzyskać szczegółowe plany konfiguracji, prosimy o kontakt z naszymi inżynierami systemowymi.

5. Czy istnieją jakieś specjalne uwagi dotyczące transportu i instalacji sprzętu?

Masa netto SBWZ-500KVA wynosi 886kg. Podczas transportu wymagane są wózki widłowe lub sprzęt dźwigowy. W dolnej części szafy znajdują się standardowe gniazda do wózków widłowych i uchwyty do podnoszenia. Podstawę pod montaż należy zalać betonem C30 i zarezerwować otwory na śruby do mocowania sprzętu. Po zamontowaniu szafy należy ją wypoziomować (z tolerancją ±2mm/m), a następnie podłączyć szyny miedziane linii wejściowej i odpływowej.
