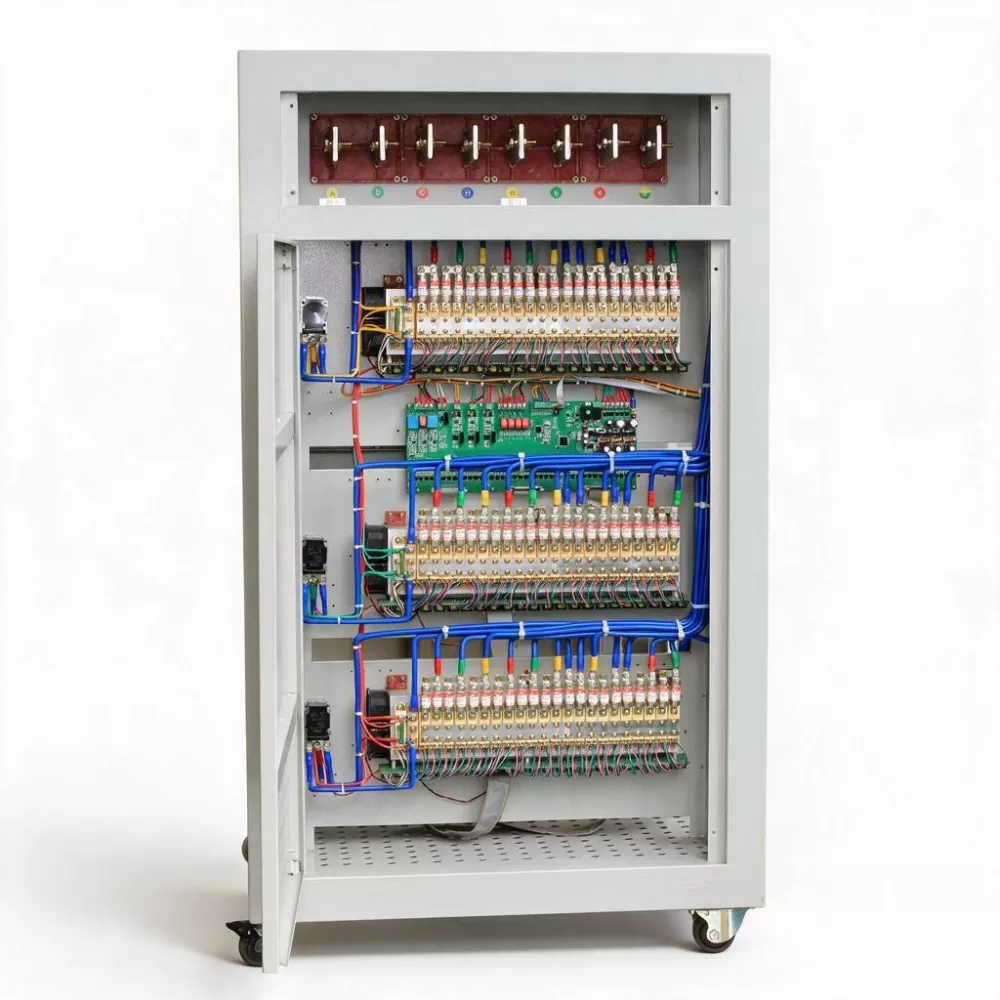

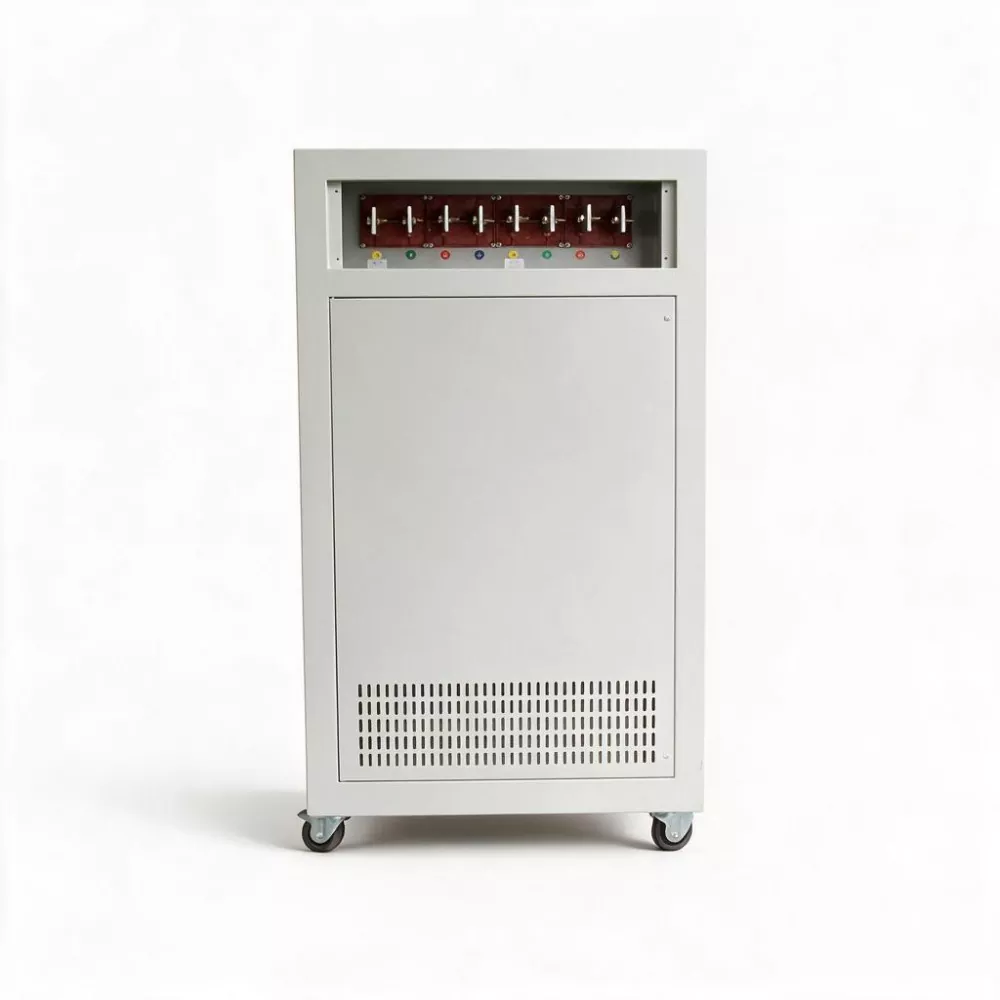

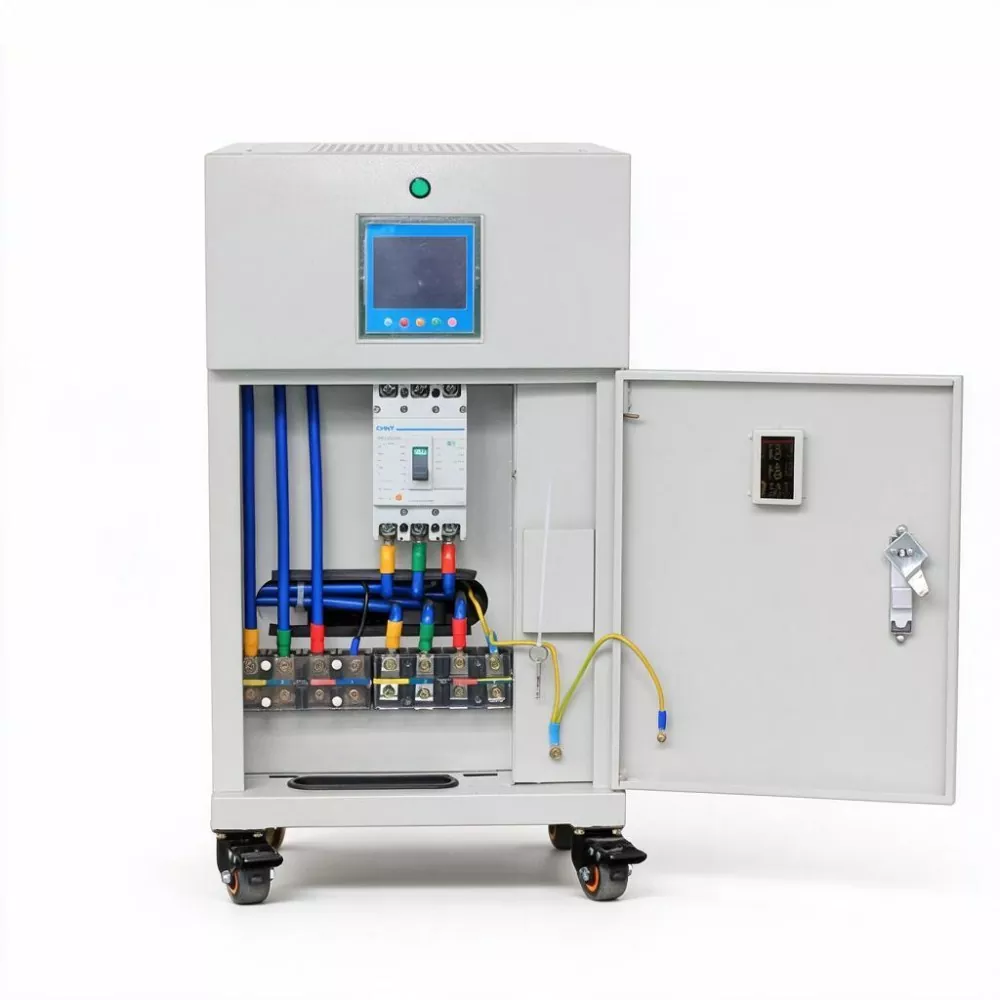

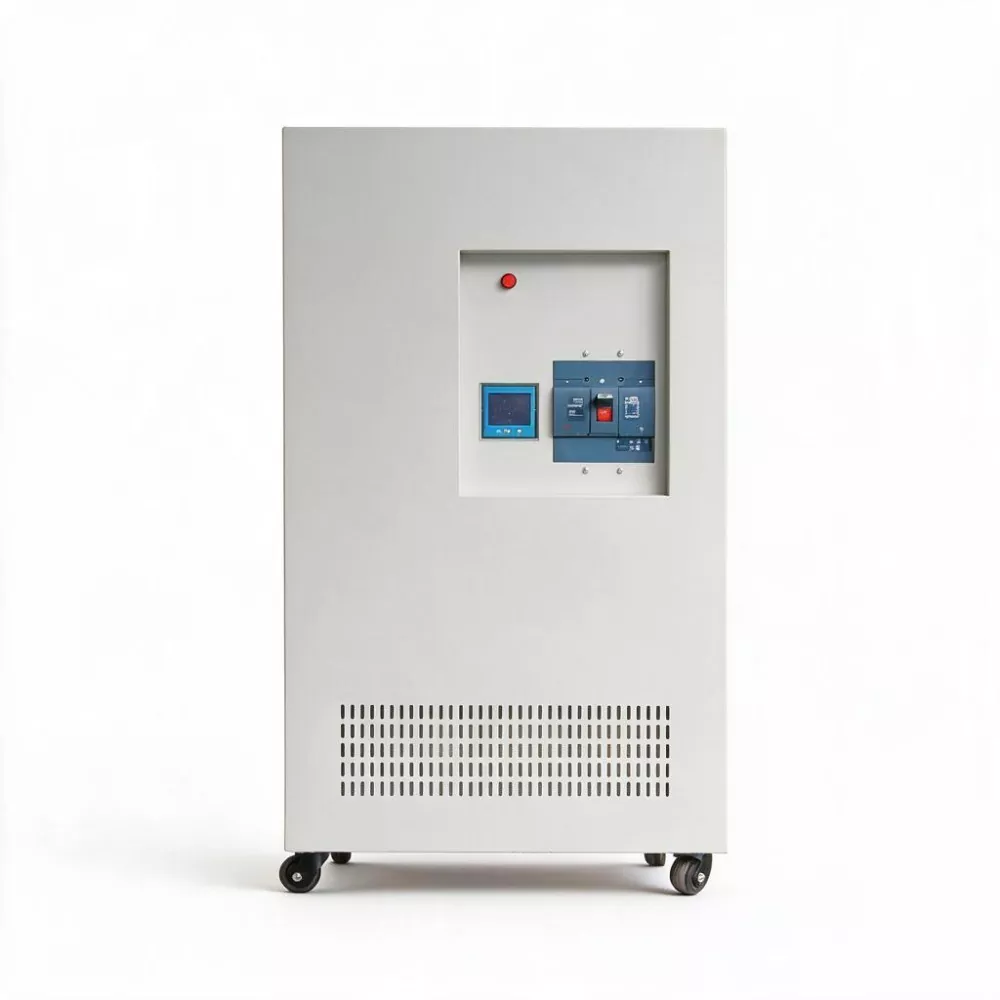

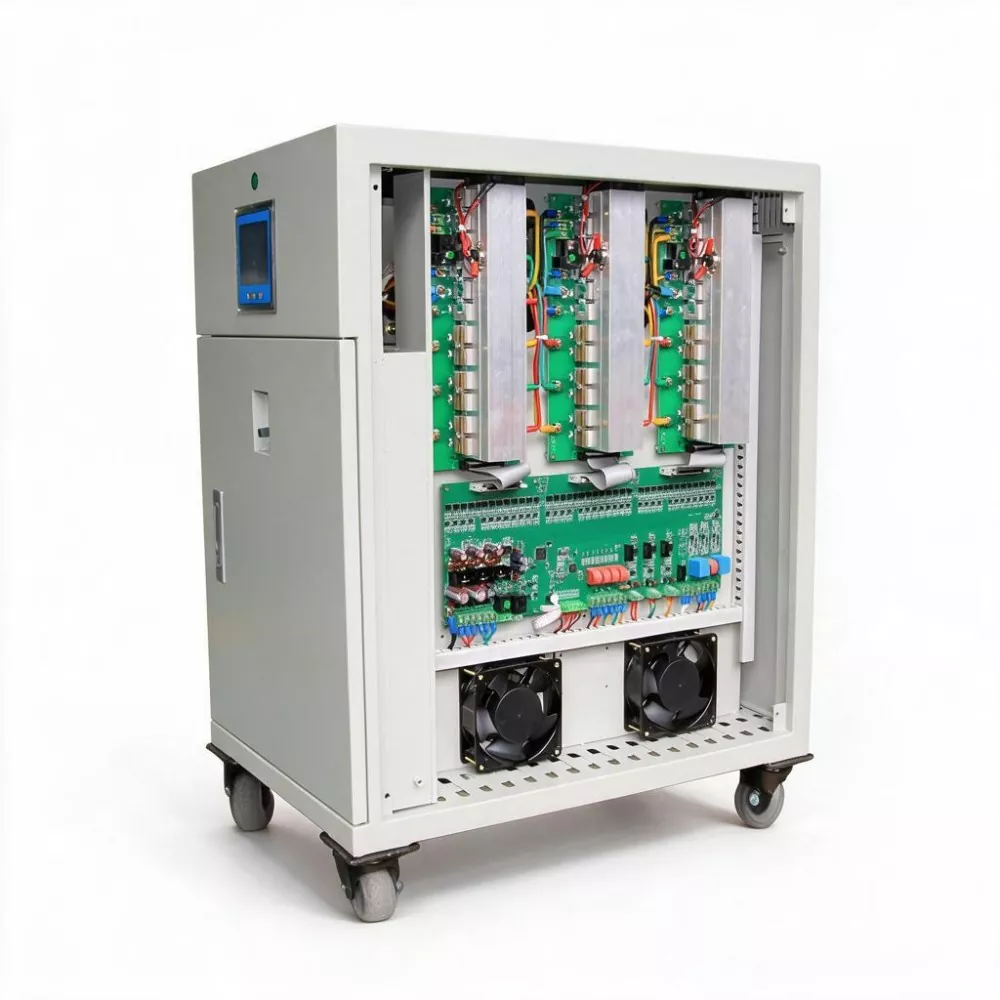

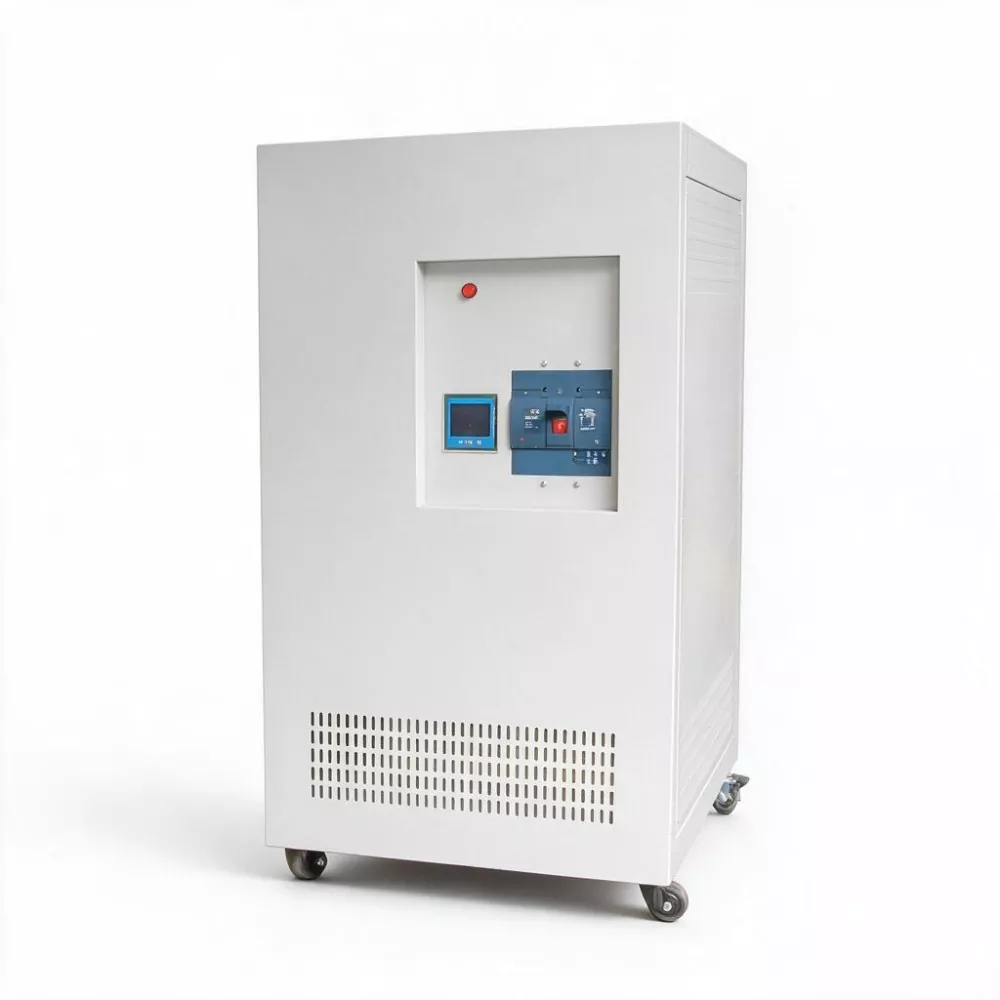

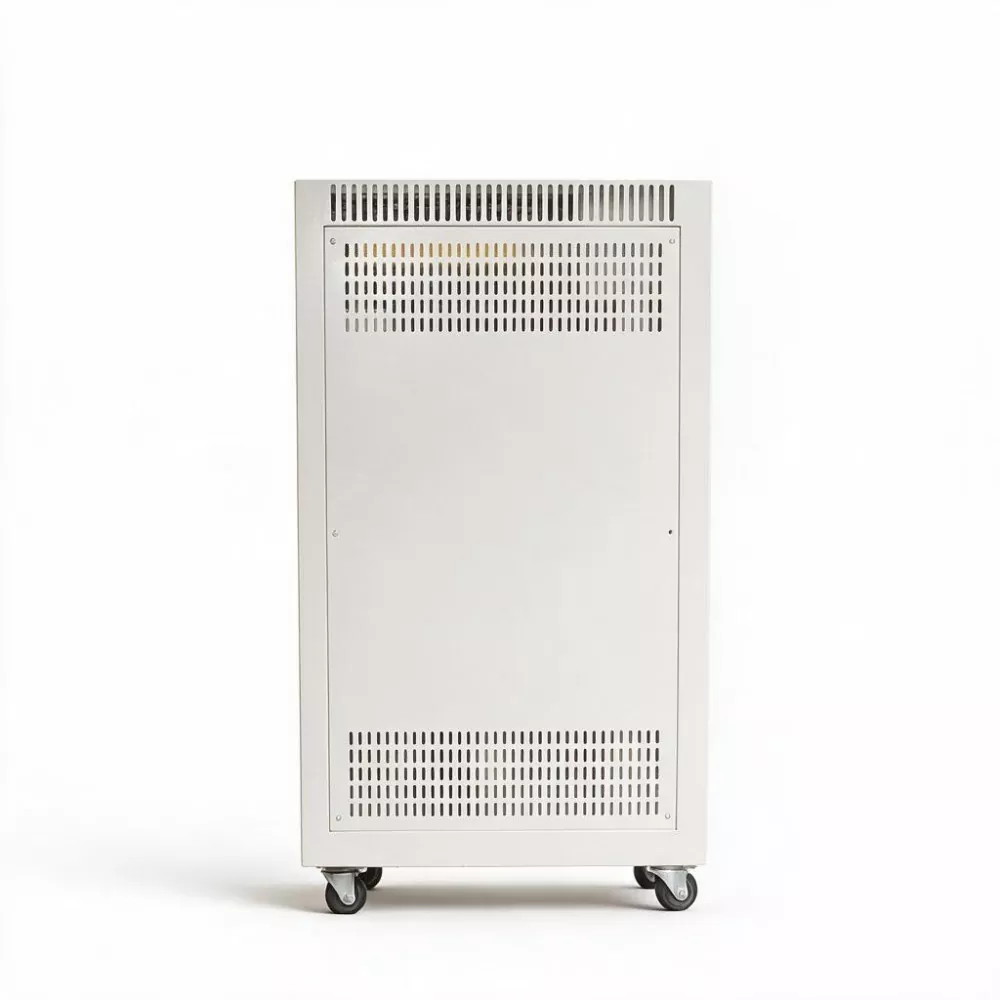

3-fazowy statyczny AVR SCR 300 kVA

Charakterystyka zużycia energii elektrycznej w nowoczesnych dużych kompleksach handlowych jest następująca:

· Złożoność: integruje różne typy obciążeń, takie jak zasilanie (klimatyzacja/windy), oświetlenie i informacja elektroniczna (punkty sprzedaży/bezpieczeństwo/komunikacja), a każdy typ obciążenia ma inne wymagania dotyczące jakości energii.

· Zmienność: Różnica w zużyciu energii elektrycznej pomiędzy dniem i nocą, dniami powszednimi i świętami, godzinami szczytu i poza szczytem może sięgać kilkukrotnie. Poważne zmiany obciążenia prowadzą do częstych wahań napięcia magistrali.

· Czułość: Systemy kasjerskie, systemy wyświetlania informacji i systemy monitorowania bezpieczeństwa są niezwykle wrażliwe na wahania napięcia. Spadek napięcia o zaledwie kilka milisekund może skutkować utratą setek danych transakcji lub ponownym uruchomieniem systemu bezpieczeństwa.

3-fazowy statyczny AVR SCR o mocy 300 kVA wykorzystuje technologię niezależnej kompensacji trójfazowej, która może skutecznie rozwiązać problem nierównowagi obciążenia trójfazowego i wytrzymuje spadki napięcia spowodowane rozruchem dużych silników, zapewniając, że wrażliwe obciążenia w tej samej magistrali nie ucierpią na żaden wpływ.

Parametr produktu

Kluczowe funkcje

1. Konstrukcja na poziomie koncentratora o dużej pojemności

Moc znamionowa 300KVA, prąd wyjściowy 456A. 3-fazowy statyczny AVR SCR o mocy 300 KVA może być używany jako główny węzeł stabilizujący napięcie wejściowe w budynku wieżowym lub obszarze funkcjonalnym (takim jak obszar centrum handlowego lub obszar biurowy) kompleksu handlowego, zapewniając scentralizowane zarządzanie i zmniejszając koszty inwestycji i złożoność zarządzania zdecentralizowaną konfiguracją z wieloma węzłami.

2. Odporność na skutki uruchamiania dużych urządzeń energetycznych

Prąd rozruchowy dużych agregatów chłodniczych, pomp strażackich, schodów ruchomych itp. może osiągnąć 6-8 razy większy prąd znamionowy. Architektura bezstykowej kompensacji SCR w SBWZ-300KVA ma doskonałe możliwości reagowania na stany przejściowe i może w sposób ciągły i stabilny wytwarzać napięcie podczas uruchamiania silnika, zapobiegając zakłóceniom innych urządzeń na tej samej magistrali.

3. Dostosowanie do standardów budownictwa ekologicznego i inteligentnego

Sprawność ≥ 99%, przy wyjątkowo niskich stratach własnych, spełniająca rygorystyczne wymagania dotyczące efektywności energetycznej zielonych budynków dla urządzeń do dystrybucji energii. Standaryzowany interfejsem komunikacyjnym RS485, może bezproblemowo łączyć się z systemami automatyki budynku (BAS) i systemami zarządzania energią (EMS), pomagając w certyfikacji budynków ekologicznych LEED, BREEAM itp.

4. Trójfazowa niezależna, precyzyjna regulacja

W budynkach komercyjnych występuje mnóstwo oświetlenia jednofazowego i sprzętu biurowego, a niezrównoważenie prądu trójfazowego jest normą. SBWZ-300KVA niezależnie próbkuje i kontroluje napięcie każdej fazy, aby zapewnić dokładność i symetrię trójfazowego napięcia wyjściowego oraz wyeliminować zagrożenia związane ze zużyciem energii spowodowane dryfem punktu neutralnego.

5. Bezkontaktowa, bezobsługowa konstrukcja

Zespół zarządzający nieruchomością zazwyczaj nie zatrudnia pełnoetatowego inżyniera energetyka, dlatego kluczowa jest prostota konserwacji sprzętu. SBWZ-300KVA nie ma szczotek węglowych, serwomotorów ani zużycia mechanicznego i wymaga jedynie codziennej wentylacji i czyszczenia w celu zmniejszenia kosztów obsługi i konserwacji siły roboczej oraz rezerw części zamiennych.

6. Kompleksowa wizualizacja jakości energii

Cyfrowe wyświetlacze LED prezentują w czasie rzeczywistym dane dotyczące napięcia trójfazowego, prądu i mocy, dzięki czemu na pierwszy rzut oka można zobaczyć stan sprzętu. Dane przesyłane za pośrednictwem interfejsu komunikacyjnego mogą generować wykresy trendów jakości energii na stacji roboczej BAS, zapewniając wsparcie danych dla audytów energetycznych i analiz efektywności energetycznej sprzętu.

Aplikacje produktów

1. Wielkopowierzchniowe centrum handlowe: Zapewnia scentralizowaną stabilizację napięcia oświetlenia, schodów ruchomych, systemów klimatyzacji, kas fiskalnych i sieci informatycznych całego piętra handlowego, zapewniając normalne funkcjonowanie sprzedawców i doświadczenie konsumentów.

2. Budynek biurowy klasy A: Działa jako główny węzeł stabilizacji zasilania dla całej wieży, zapewniając stabilne zasilanie oświetlenia biurowego, precyzyjnego sprzętu IT, grup wind i systemów klimatyzacji VAV w budynku.

3. Hotel pięciogwiazdkowy: Zapewnia kompleksową ochronę napięciową sal bankietowych, centrów konferencyjnych, obiektów SPA, pralni, wyposażenia kuchni oraz systemów sterowania pokojami gościnnymi hotelu, zapobiegając wpływowi wahań napięcia na komfort gości.

4. Duże centra wystawiennicze i obiekty sportowe: Stosowane do stabilizacji napięcia systemów oświetleniowych (zwłaszcza ekranów LED i świateł scenicznych), systemów nadawczych, systemów kontroli dostępu i bezpieczeństwa, zapewniając bezpieczeństwo i płynność wydarzeń o dużej skali.

5. Lotniska i węzły transportowe: Zapewnia stabilne zasilanie systemów sortowania bagażu, sprzętu bezpieczeństwa, schodów ruchomych i wind, systemów nadawczych oraz obszarów komercyjnych budynku terminala.

Usługi dostosowywania

KTAC świadczy usługi OEM/ODM, w tym kolor wyglądu, sposób pakowania, zakres napięcia wejściowego/wyjściowego i specjalne moduły funkcyjne (takie jak urządzenia filtrujące EMI, urządzenia odgromowe, interfejsy monitorujące RS232/RS485) itp. Prosimy o kontakt w celu uzyskania niestandardowych rozwiązań.

Często zadawane pytania

1. W jaki sposób można zintegrować 3-fazowy statyczny AVR SCR 300 KVA z systemem automatyki budynku (BAS)?

Urządzenie wyposażone jest w interfejs komunikacyjny RS485 i obsługuje protokół Modbus-RTU. Za pomocą urządzenia bramy protokół Modbus można przekształcić w protokoły BACnet lub KNX, umożliwiając połączenie z głównymi platformami BAS, takimi jak Honeywell, Siemens i Johnson Controls. Urządzenie może przesyłać w czasie rzeczywistym napięcie, prąd, moc, stopień obciążenia i stan alarmów, a także odbierać zdalne instrukcje z systemu BAS w celu ustawienia parametrów.

2. Jakie są główne źródła wahań napięcia w obiektach handlowych?

Do głównych źródeł zalicza się: częste załączenia/zatrzymania dużych agregatów chłodniczych (zwłaszcza sprężarek odśrodkowych), załączenia/zatrzymania schodów ruchomych, wahania obciążenia miejskiej sieci energetycznej w ciągu dnia oraz zużycie energii elektrycznej przez duże urządzenia sąsiednich najemców. Zdolność reakcji na poziomie milisekund SBWZ-300KVA może skutecznie eliminować wszystkie te źródła wahań.

3. Co oznacza moc 300 kVA w budynkach komercyjnych?

Weźmy jako przykład centrum handlowe o powierzchni 50 000 metrów kwadratowych. Jego całkowita moc dystrybucyjna wynosi zwykle od 5000 do 8000 KVA. Moc 300 kVA pokrywa około 5% do 8% obciążenia, które zwykle stanowi jedna lub dwie linie zasilające (takie jak główna magistrala urządzeń klimatyzacyjnych). Obciążenie obsługiwane przez SBWZ-300KVA stanowi często „krytyczną mniejszość” gwarancji zasilania całego budynku.

4. Ile ultrawysoka wydajność pozwala zaoszczędzić na kosztach operacyjnych budynków komercyjnych?

Zakładając moc 300 kVA, średni stopień obciążenia 70%, komercyjną cenę energii elektrycznej wynoszącą 1,0 juana za kilowatogodzinę i 8760 godzin rocznie:

· Przy zastosowaniu SBWZ-300KVA (wydajność 99%) roczna strata wynosi około 300 × 0,7 × (1 - 0,99) × 8760 ≈ 18 396 kWh

· Stosując tradycyjny stabilizator napięcia serwo (wydajność 96%), roczna strata wynosi około 300 × 0,7 × (1 - 0,96) × 8760 ≈ 73 584 kWh

· Roczne oszczędności energii elektrycznej ≈ 55 188 juanów. W ciągu dekady oszczędności przekraczają 550 000 juanów, co znacznie obniża koszty operacyjne.

5. Jakie są wymagania dotyczące montażu urządzeń w rozdzielni budynku?

Wymagania dotyczące pomieszczenia rozdzielczego to wysokość netto nie mniejsza niż 2,2 m, przejście konserwacyjne ≥ 0,8 m przed i za urządzeniami, temperatura otoczenia nie przekraczająca 40°C, brak gazów korozyjnych i pyłów przewodzących. Zaleca się stosowanie YJV 3×150mm² + 2×70mm² lub wyższych dla kabli przychodzących (rdzeń miedziany) i 630A lub więcej dla przedniego wyłącznika automatycznego.
