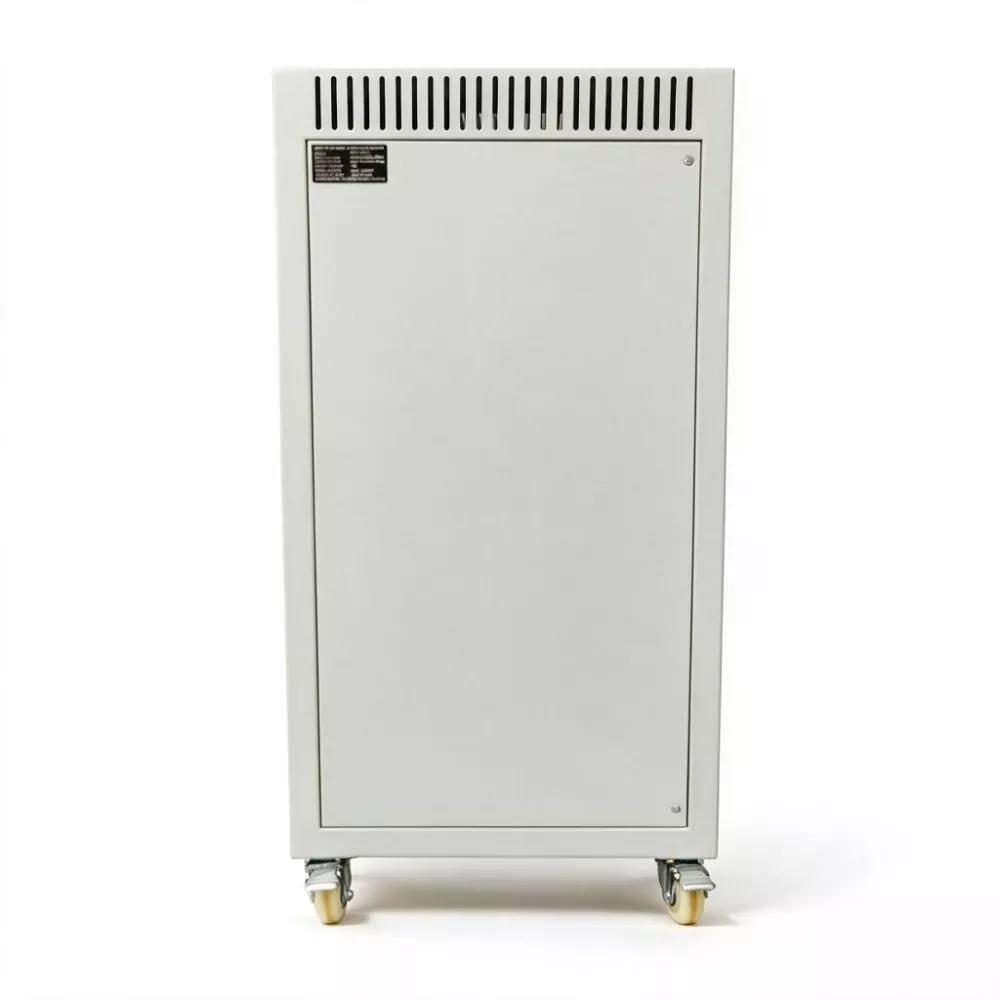

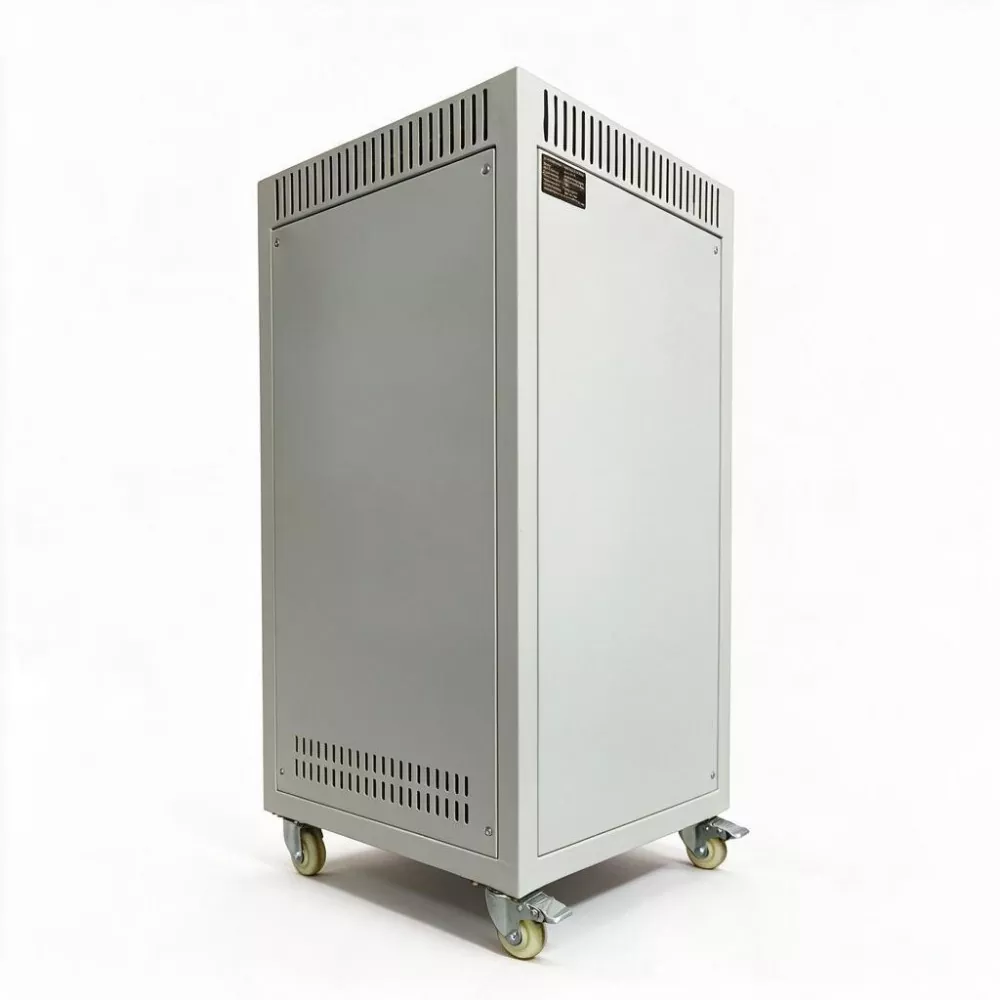

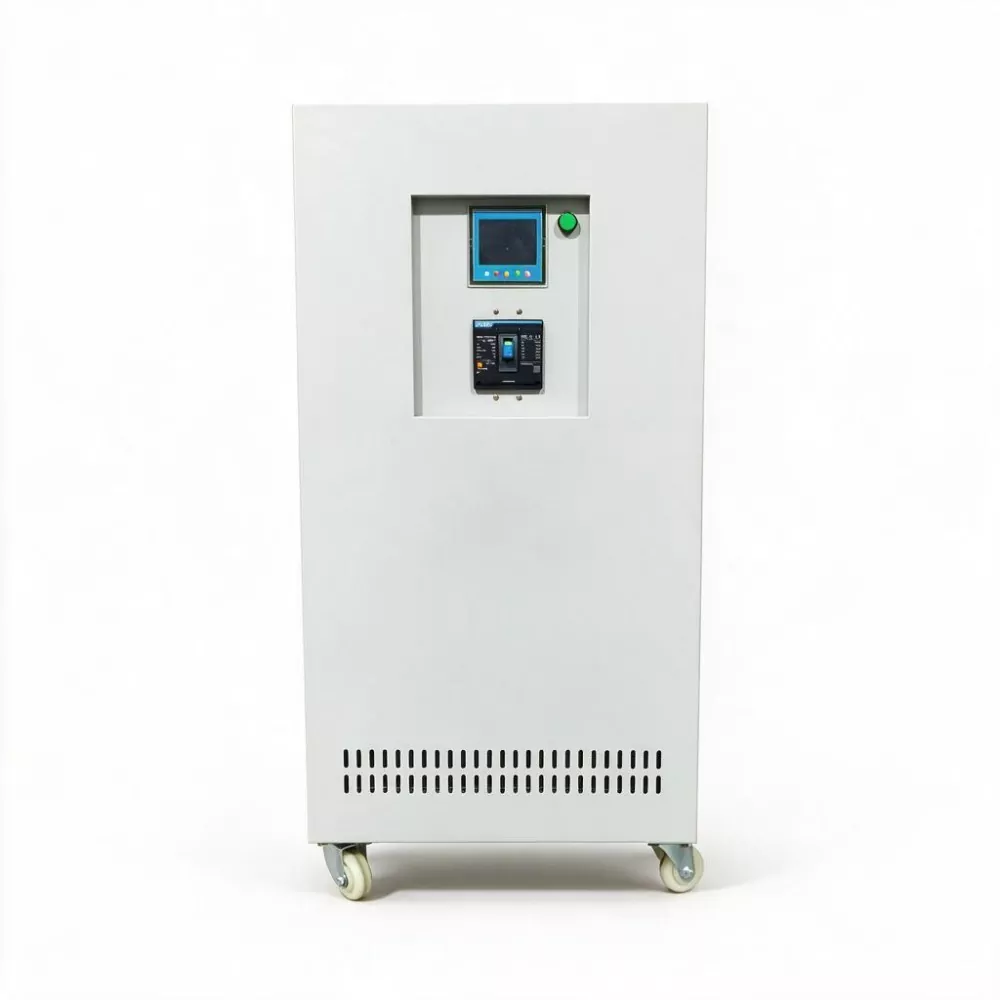

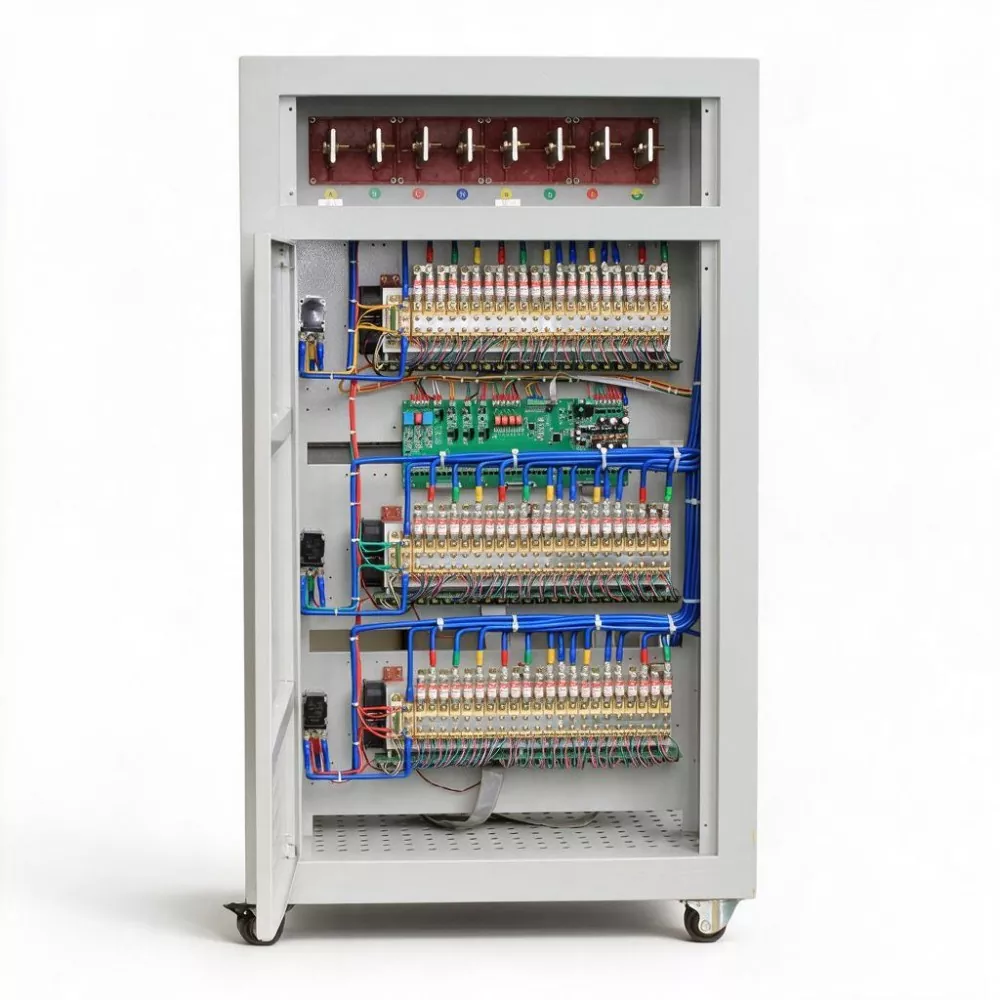

3-fazowy statyczny AVR SCR 200 kVA

3-fazowy SCR Static AVR o mocy 200 kVA to cyfrowy bezdotykowy stabilizator napięcia opracowany do scenariuszy zautomatyzowanej produkcji. Przy mocy znamionowej 200 kVA i znamionowym prądzie wyjściowym 304 A, zastosowano w nim szybkie próbkowanie DSP i technologię przełączania z przejściem przez zero SCR, aby uzyskać kompensację napięcia na poziomie milisekund.

Eliminuje przejściowe wahania napięcia sieciowego, rozwiązuje przerwy w produkcji, niestabilną wydajność operacyjną i problemy z jakością produktu spowodowane migotaniem napięcia oraz stabilnie gwarantuje ogólną wydajność operacyjną przemysłowych zautomatyzowanych urządzeń produkcyjnych.

Parametr produktu

Kluczowe funkcje

1. Zapewnij ciągłą pracę linii produkcyjnej

Czas reakcji wynosi od 10 ms do 40 ms, co pozwala skutecznie wychwytywać i kompensować zdarzenia spadku napięcia trwające od dziesiątek do setek milisekund. W przypadku urządzeń takich jak serwonapędy, sterowniki PLC i przetwornice częstotliwości zakończenie kompensacji w tym oknie czasowym oznacza, że ​​sprzęt nie uruchomi zabezpieczenia podnapięciowego, a linia produkcyjna nie zostanie zakłócona.

2. Duża pojemność 200KVA

Moc znamionowa wynosi 200 kVA, prąd wyjściowy wynosi 304 A, co może spełnić wymagania dotyczące stabilizacji napięcia średniej wielkości zautomatyzowanej linii produkcyjnej lub całej linii wejściowej warsztatu. Unikając złożonej konfiguracji wielu stabilizatorów napięcia o małej pojemności równolegle, realizuje „zarządzanie jednym punktem, wszystkie zalety linii”.

3. Pełna cyfrowa kontrola DSP + SCR

Dzięki zastosowaniu układu obliczeniowego DSP w połączeniu z bezdotykowym przełącznikiem SCR dokładność stabilizacji napięcia wynosi ± 1%, a prędkość reakcji jest od 30 do 50 razy większa niż w przypadku tradycyjnych systemów serwo. Jednocześnie nie dochodzi do zużycia mechanicznego, co zapewnia stałą wydajność przez długi okres użytkowania.

4. Znacząco zmniejsz zużycie energii w warsztacie

W porównaniu do tradycyjnych serwostabilizatorów napięcia o wydajności około 96%, SBWZ 3-fazowy 200KVA SCR Static AVR może zaoszczędzić w fabryce około 6000 do 8000 kWh energii elektrycznej rocznie (obliczonej na podstawie średniego współczynnika obciążenia wynoszącego 70%), bezpośrednio zmniejszając koszty produkcji.

5. Konstrukcja bezdotykowa, odpowiednia do warunków start-stop o wysokiej częstotliwości

Cała maszyna nie posiada szczotek węglowych, serwomotorów ani innych wrażliwych części mechanicznych. W przypadku linii produkcyjnych z częstymi uruchomieniami i zmianami obciążenia (takich jak linie tłoczące, grupy wtryskarek) SBWZ-200KVA wykazuje znacznie większą niezawodność i żywotność niż tradycyjne stabilizatory napięcia.

6. Inteligentna ochrona i interfejs komunikacji przemysłowej

Obsługuje programowanie użytkownika w celu ustawienia progów zabezpieczenia nadnapięciowego, podnapięciowego i nadprądowego. Standardowy interfejs komunikacyjny RS485 (Modbus-RTU) można podłączyć do warsztatowego systemu MES lub systemu SCADA, umożliwiając zdalne monitorowanie, alarmowanie o usterkach i gromadzenie danych mocy.

Aplikacje produktów

1. Kompletna produkcja pojazdów i komponentów: Zapewnij ochronę stabilizacji napięcia na poziomie linii dla sterowników PLC, robotów i systemów serwo na liniach tłoczenia, liniach spawalniczych, liniach malarskich i liniach montażowych, zapewniając rytm produkcji i dokładność korpusu.

2. Produkcja sprzętu AGD i produktów elektronicznych: Zastosowanie do całkowitej stabilizacji napięcia linii wejściowej we wtryskarkach, liniach lutowniczych SMT i zautomatyzowanych liniach montażowych, eliminując alarmy sprzętu i wadliwe produkty wsadowe spowodowane wahaniami napięcia.

3. Przemysł spożywczy i napojów oraz przemysł opakowaniowy: Zapewnij stabilne zasilanie systemów sterowania maszynami napełniającymi, maszynami uszczelniającymi, liniami pakującymi i robotami układającymi, unikając defektów opakowań i przestojów linii produkcyjnych z powodu problemów z napięciem.

4. Produkcja baterii litowych i fotowoltaiki: Zapewnij wysoce precyzyjny zasilacz stabilizujący napięcie dla precyzyjnego sprzętu produkcyjnego, takiego jak maszyny do nawijania baterii litowych, maszyny do laminowania i maszyny do laminowania elementów fotowoltaicznych, zapewniając spójność produktu i wydajność.

5. Obróbka metali i ciężkie maszyny: Nadaje się do scentralizowanego zasilania dużych grup maszyn CNC, maszyn do cięcia laserowego, maszyn do cięcia plazmowego itp., wyposażonych w sprzęt przetwarzający o dużej mocy.

Jakie są zalety w porównaniu z tradycyjnymi regulatorami napięcia opartymi na serwomotorach?

Regulatory oparte na silnikach serwo wymagają setek milisekund, a nawet kilku sekund, aby zakończyć mechaniczny ruch szczotek węglowych. W przypadku zdarzeń związanych z „wahaniami mocy”, które trwają jedynie od kilkudziesięciu do setek milisekund, tradycyjne regulatory napięcia często nie reagują, zanim urządzenia odbiorcze nie wyłączą się i nie zatrzymają. Elektroniczna metoda regulacji 3-fazowego statycznego AVR SCR o mocy 200 kVA może precyzyjnie wychwytywać i kompensować każde zdarzenie związane z napięciem przejściowym.

Udowodniono, że w branżach takich jak produkcja samochodów, produkcja sprzętu gospodarstwa domowego i montaż elektroniki, które wymagają ciągłej produkcji, SBWZ-200KVA ogranicza nieplanowane przestoje spowodowane problemami z napięciem o ponad 80%. Na podstawie szacunków, że średniej wielkości linia produkcyjna traci około 500 000 do 1 miliona juanów rocznie z powodu „wahań mocy”, okres zwrotu inwestycji w SBWZ-200KVA wynosi zazwyczaj od 6 do 12 miesięcy.

Często zadawane pytania

1. Do czego konkretnie odnoszą się „wahania mocy”? Jak radzi sobie z tym SBWZ-200KVA?

„Wahania mocy” to powszechnie stosowane w przemyśle określenie zapadu napięcia, odnoszące się do zjawiska, w którym napięcie sieciowe spada do 50–90% wartości znamionowej w krótkim czasie (od kilkudziesięciu milisekund do kilkuset milisekund), a następnie powraca. SBWZ-200KVA wykorzystuje w pełni elektroniczną technologię kompensacji DSP + SCR, z czasem reakcji 10–40 ms – znacznie krótszym niż typowy czas trwania wahań mocy – i może w sposób ciągły wykonywać kompensację dynamiczną podczas spadków napięcia, utrzymując stabilne napięcie wyjściowe i zapewniając, że urządzenia podłączone za urządzeniem nie wyłączą się z powodu niewystarczającego napięcia.

2. Ile urządzeń może obsłużyć moc 200 kVA?

Moc 200 KVA (trójfazowe 380 V, prąd znamionowy 304 A) może pokryć całkowite obciążenie około 160 kW (obliczone na podstawie współczynnika mocy 0,8). Typowe scenariusze zastosowań to: średniej wielkości linia tłocząca (6 robotów + 3 prasy + system przenośników) lub 10 - 15 wtryskarek (klasa 150 - 200 ton) lub linia lutownicza SMT (3 lutownice + lutowanie rozpływowe + maszyna drukarska + system transportowy). W przypadku konkretnego wyboru prosimy o podanie listy ładunkowej, a my ją dla Państwa obliczymy.

3. Jak montuje się bezdotykowy stabilizator napięcia w rozdzielni warsztatowej? Jaka jest jego zdolność adaptacji do środowiska?

Zakres temperatury roboczej SBWZ-200KVA wynosi od -5 ℃ do 40 ℃, a wilgotność względna jest mniejsza niż 90%. Standardowy poziom ochrony szafy to IP20 (zapobiegający przedostawaniu się obiektów o średnicy większej niż 12 mm) i można go podnieść do IP30 (pyłoszczelność) lub wyżej w ramach dostosowywania. W środowiskach warsztatowych zaleca się instalację sprzętu w oddzielnym pomieszczeniu dystrybucyjnym lub sterowni elektrycznej, aby uniknąć bezpośredniego narażenia na kurz, mgłę olejową i spray.

4. Czy w przypadku stosowania razem z przetwornicą częstotliwości wystąpią zakłócenia?

No. SBWZ-200KVA does not generate harmonics by itself (the output distortion rate is less than 0.1%). Kiedy przetwornica częstotliwości jest podłączona do sieci zasilającej, stabilizator działa jak „warstwa izolacyjna” umieszczona pomiędzy siecią energetyczną a przetwornicą częstotliwości, co zamiast tego może zmniejszyć wsteczne zanieczyszczenie harmonicznych generowanych przez przetwornicę częstotliwości do sieci elektroenergetycznej. We recommend installing an input reactor at the front end of the frequency converter to further optimize the system compatibility.

5. W jaki sposób można podłączyć sprzęt do warsztatowego systemu MES lub SCADA?

3-fazowy statyczny AVR SCR 200KVA jest wyposażony w standardowy interfejs komunikacyjny RS485 i obsługuje protokół Modbus-RTU. Podłączając standardowe kable komunikacyjne do warsztatowej bramy przemysłowej Ethernet lub sterownika PLC, można w czasie rzeczywistym odczytać napięcie wejściowe/wyjściowe, prąd, stopień obciążenia, temperaturę, stan alarmowy itp. sprzętu na platformie MES/SCADA. Możemy zapewnić szczegółowe dokumenty protokołu komunikacyjnego i wsparcie techniczne.
