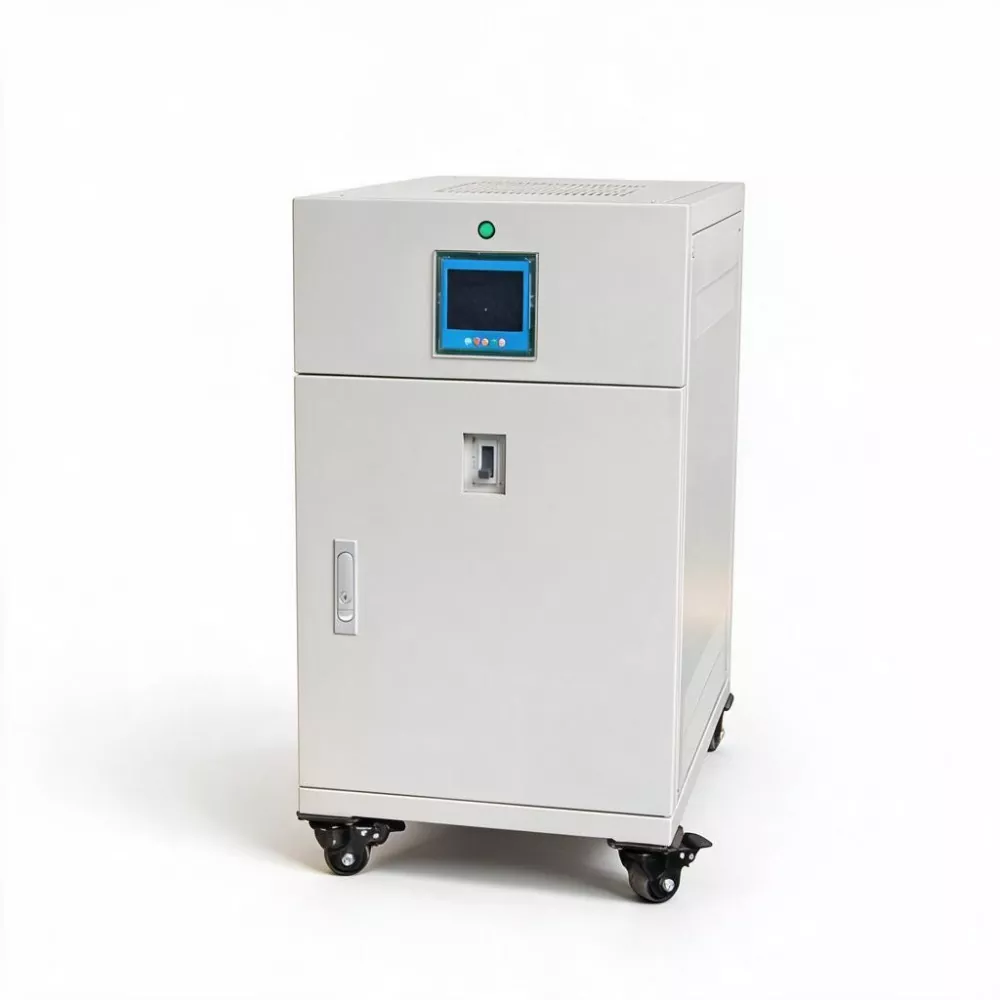

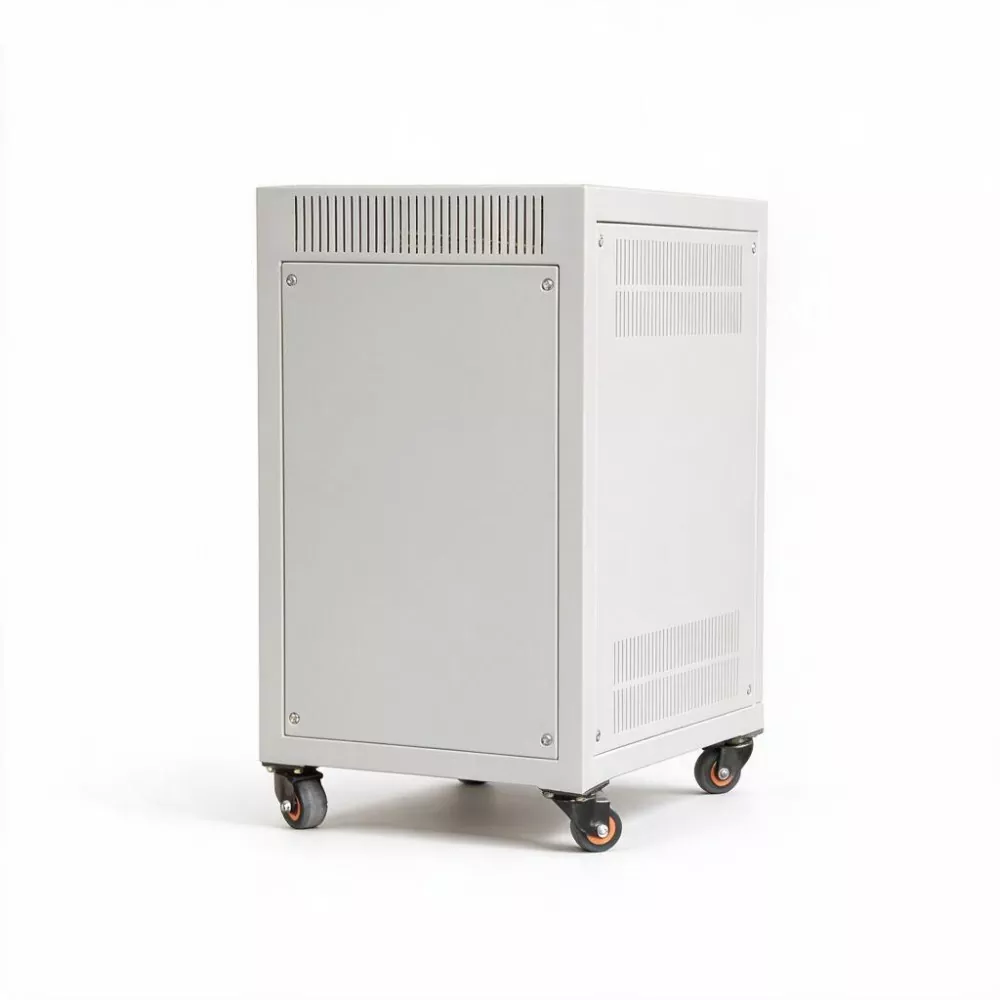

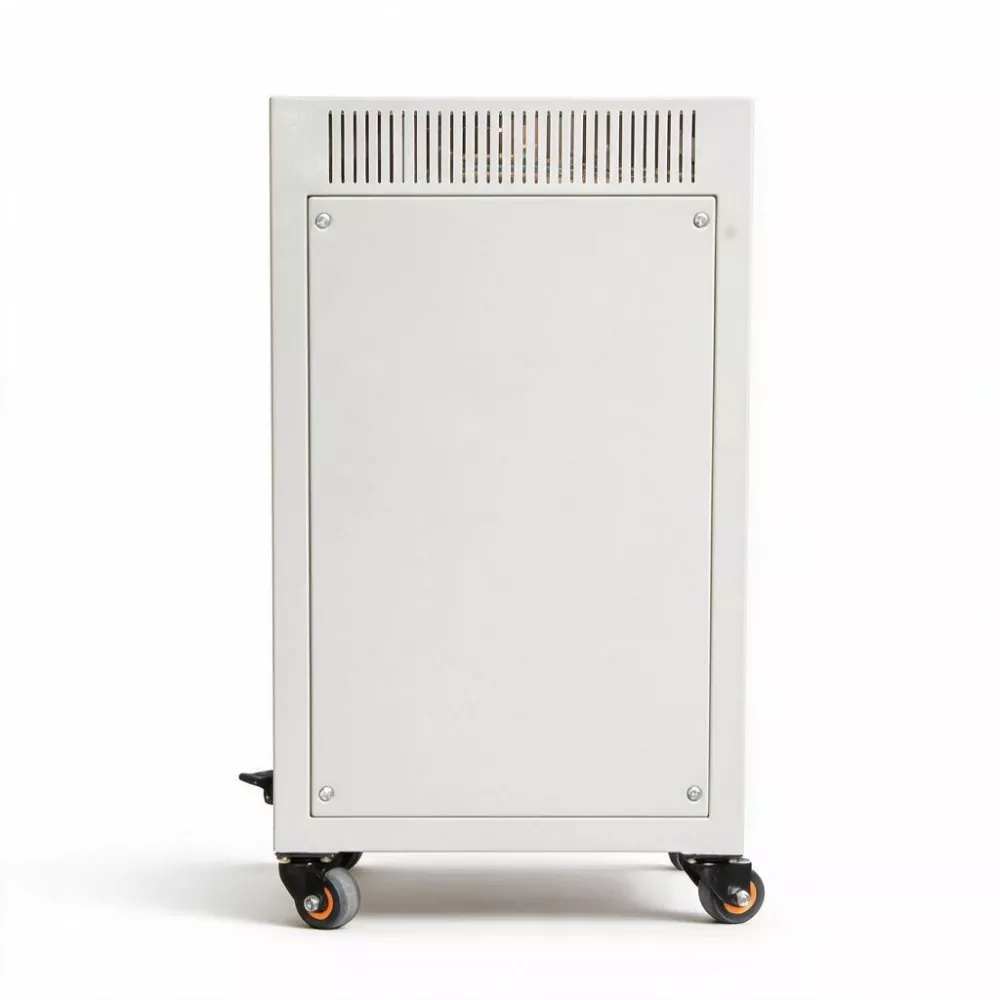

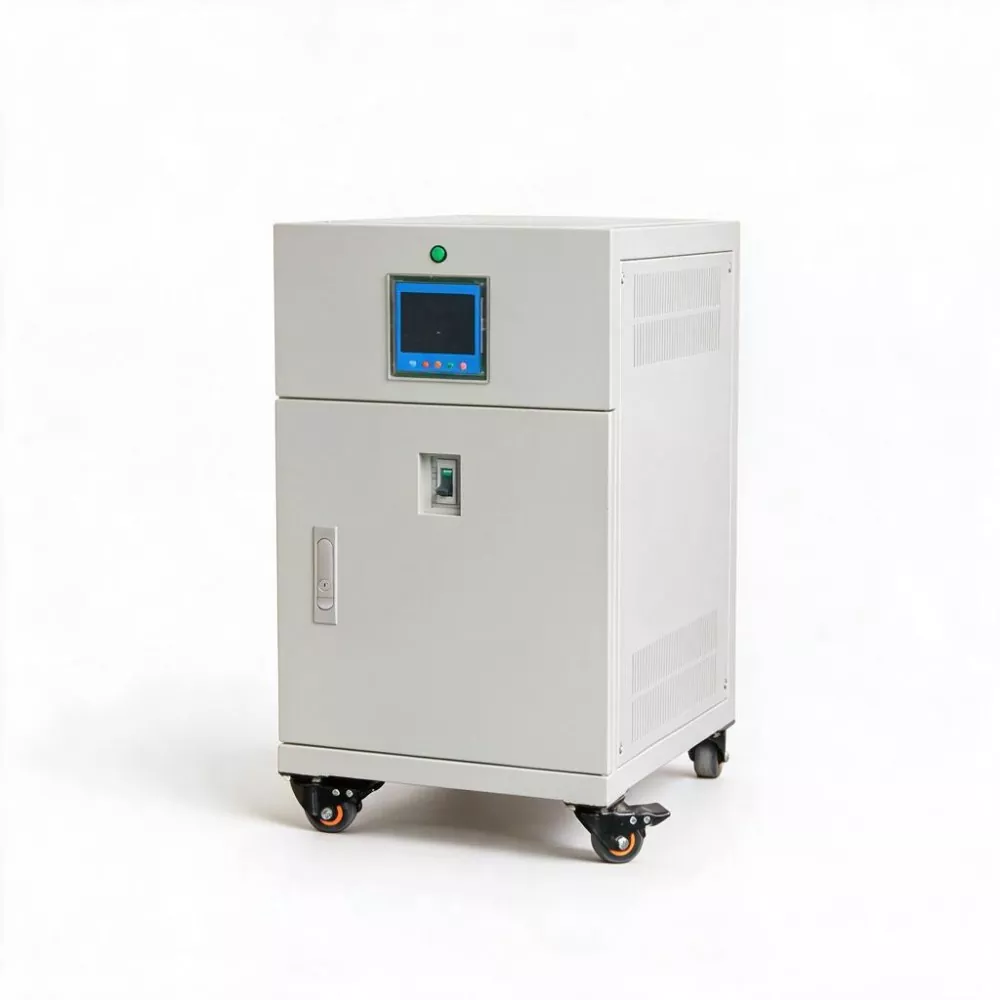

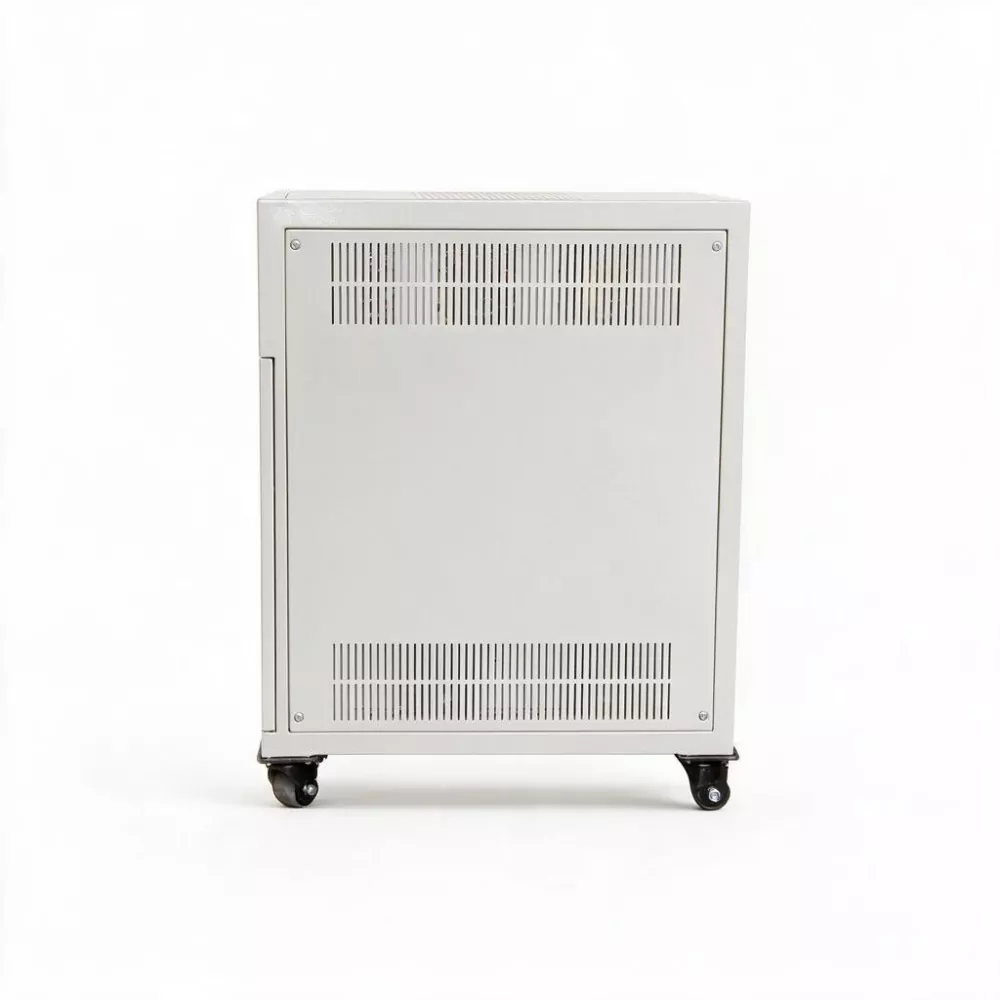

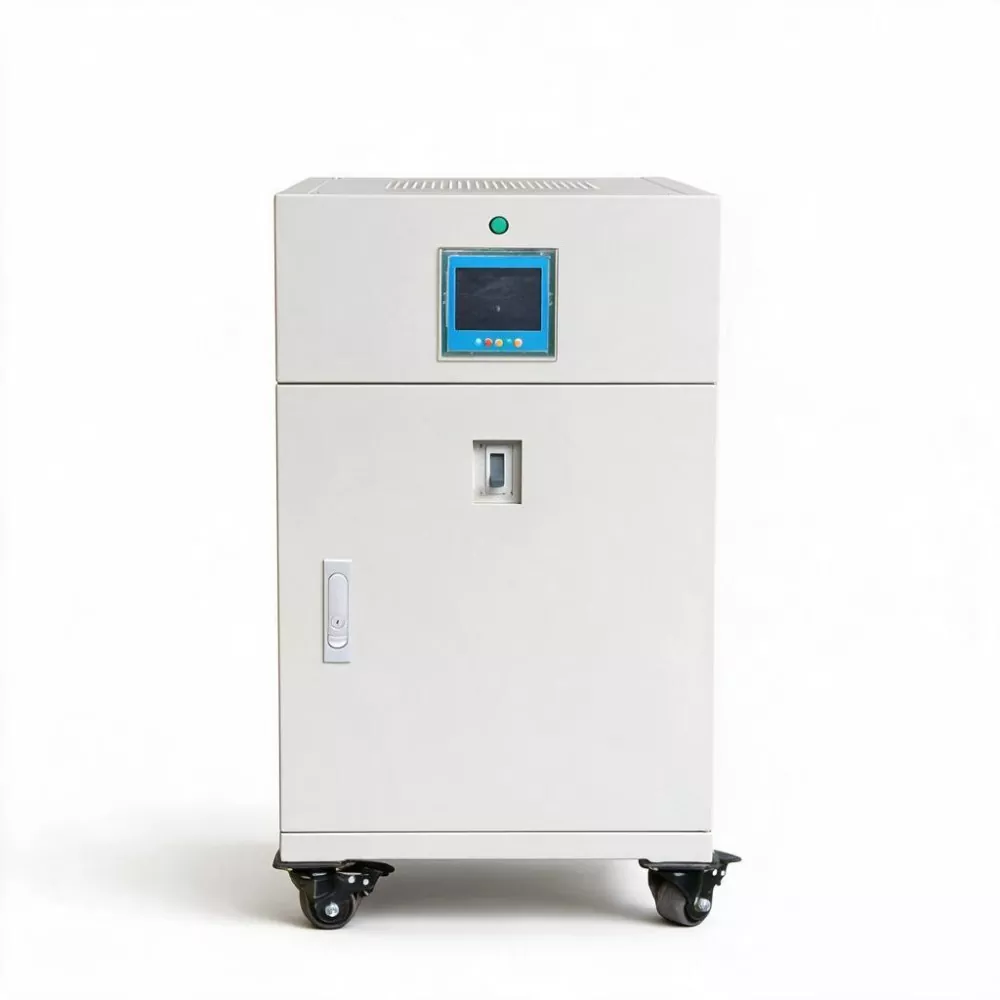

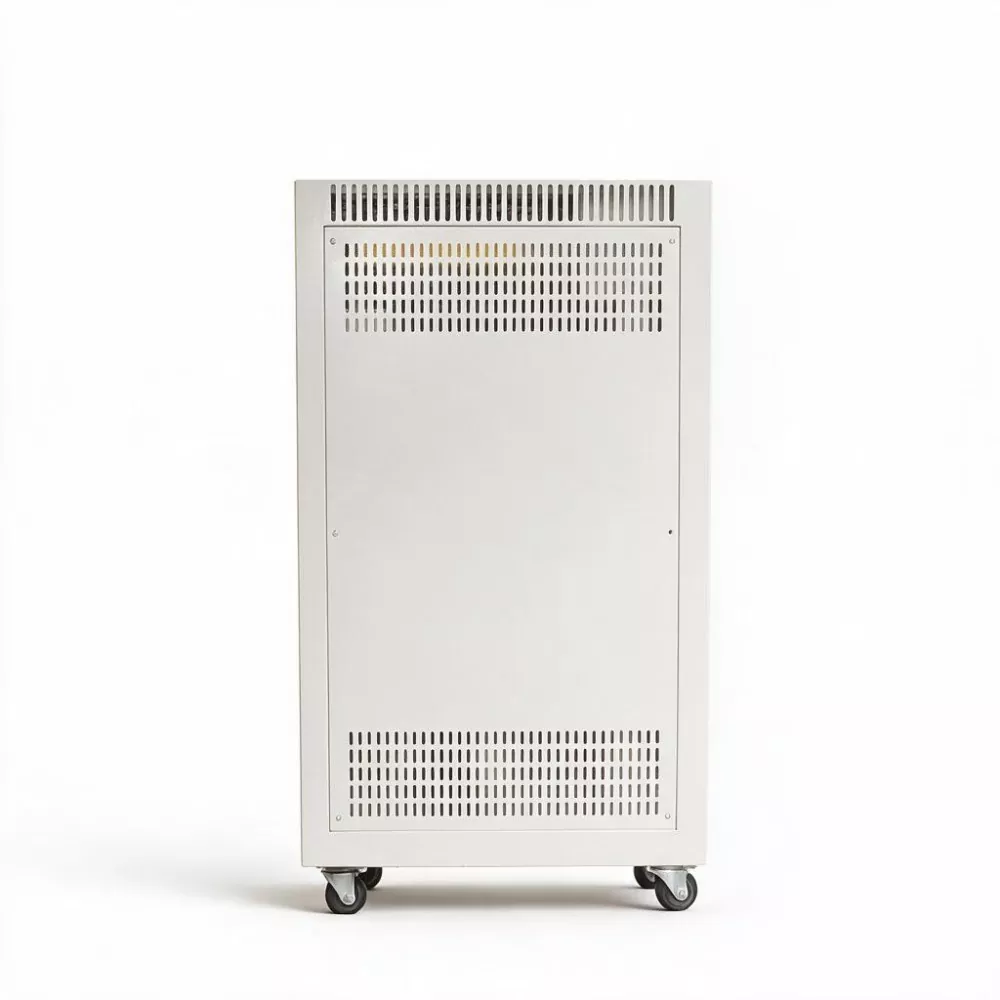

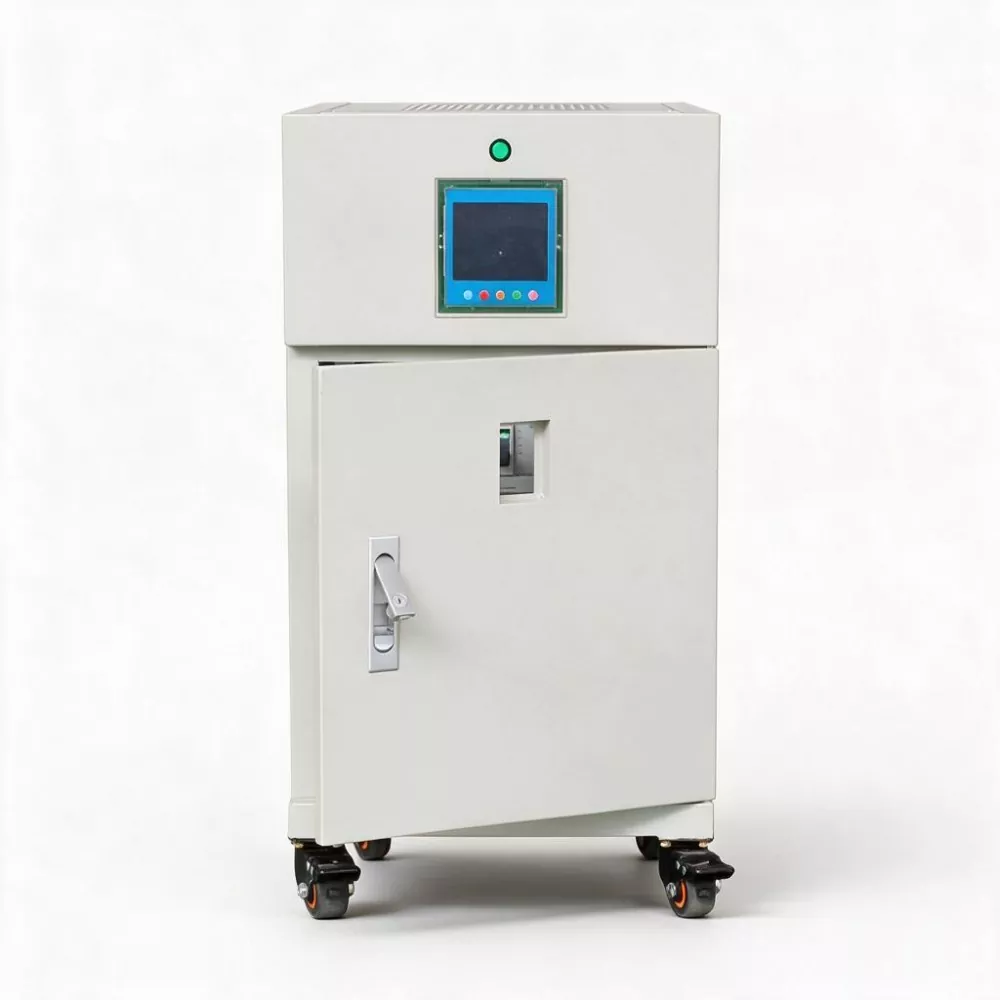

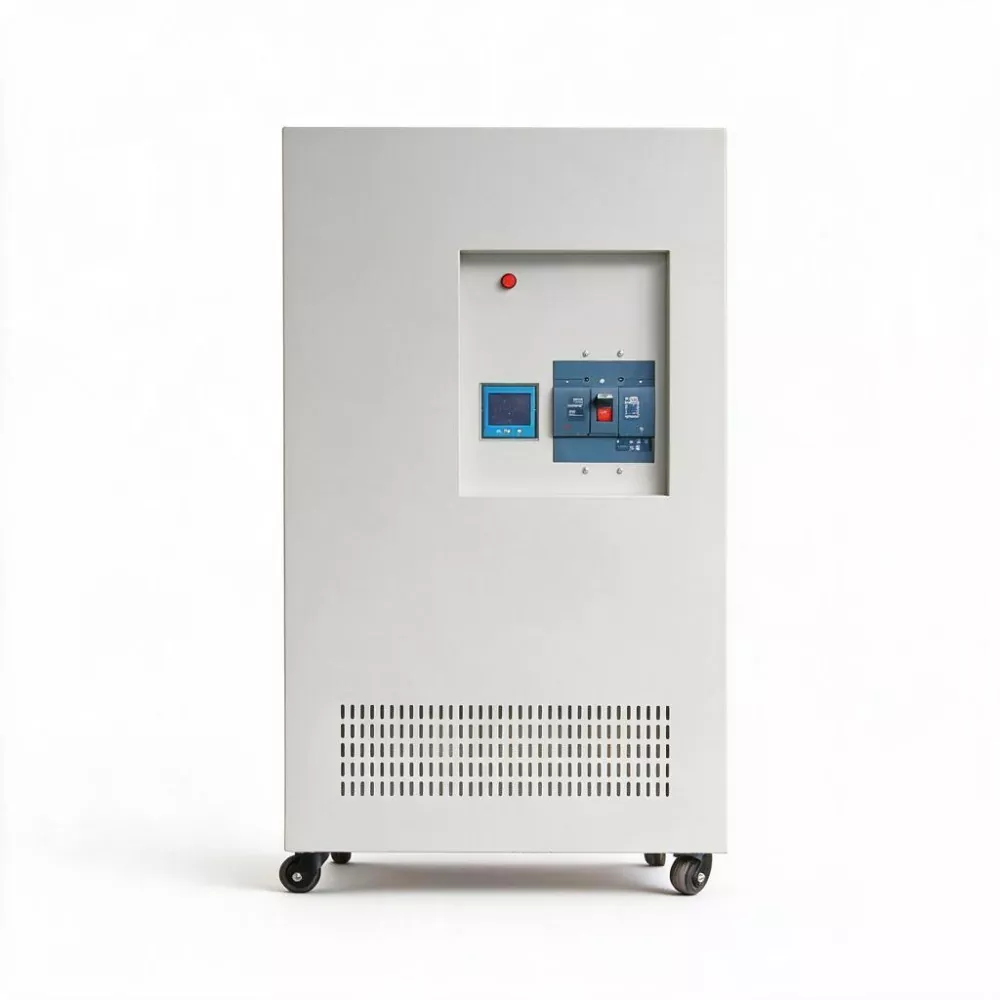

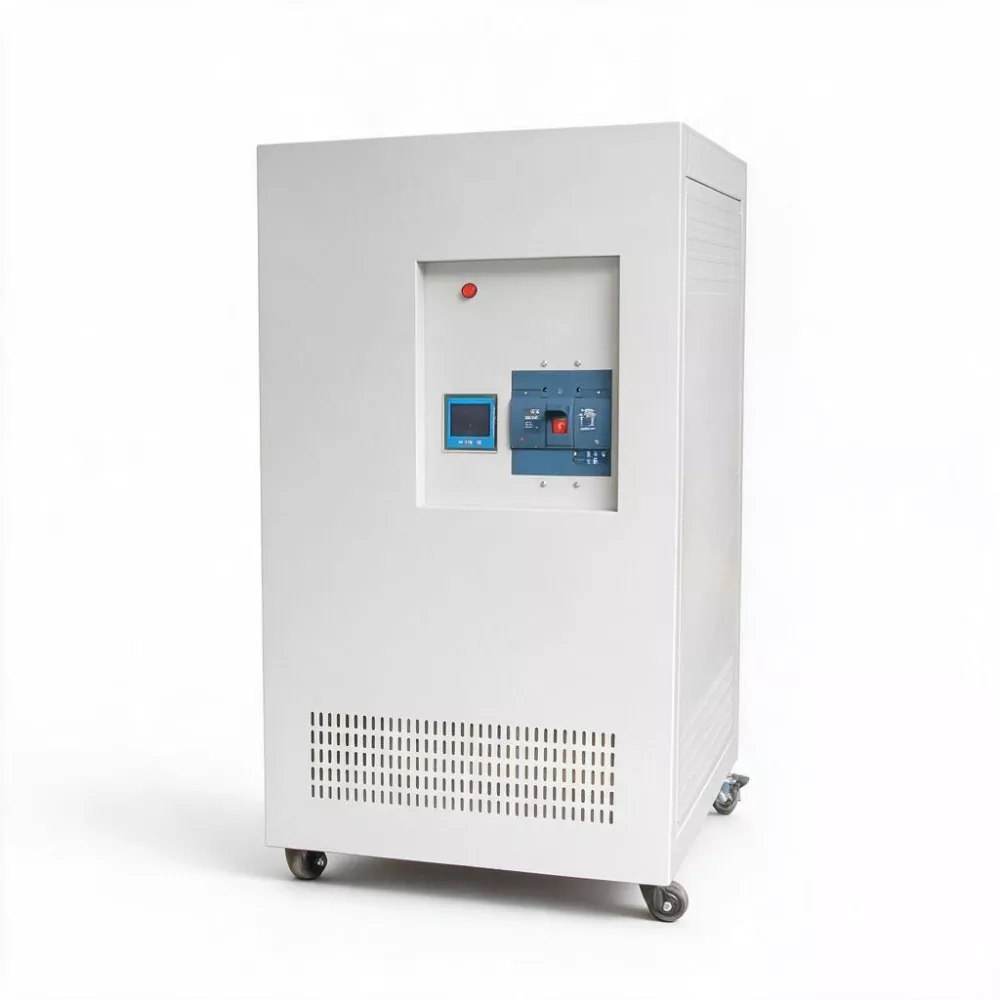

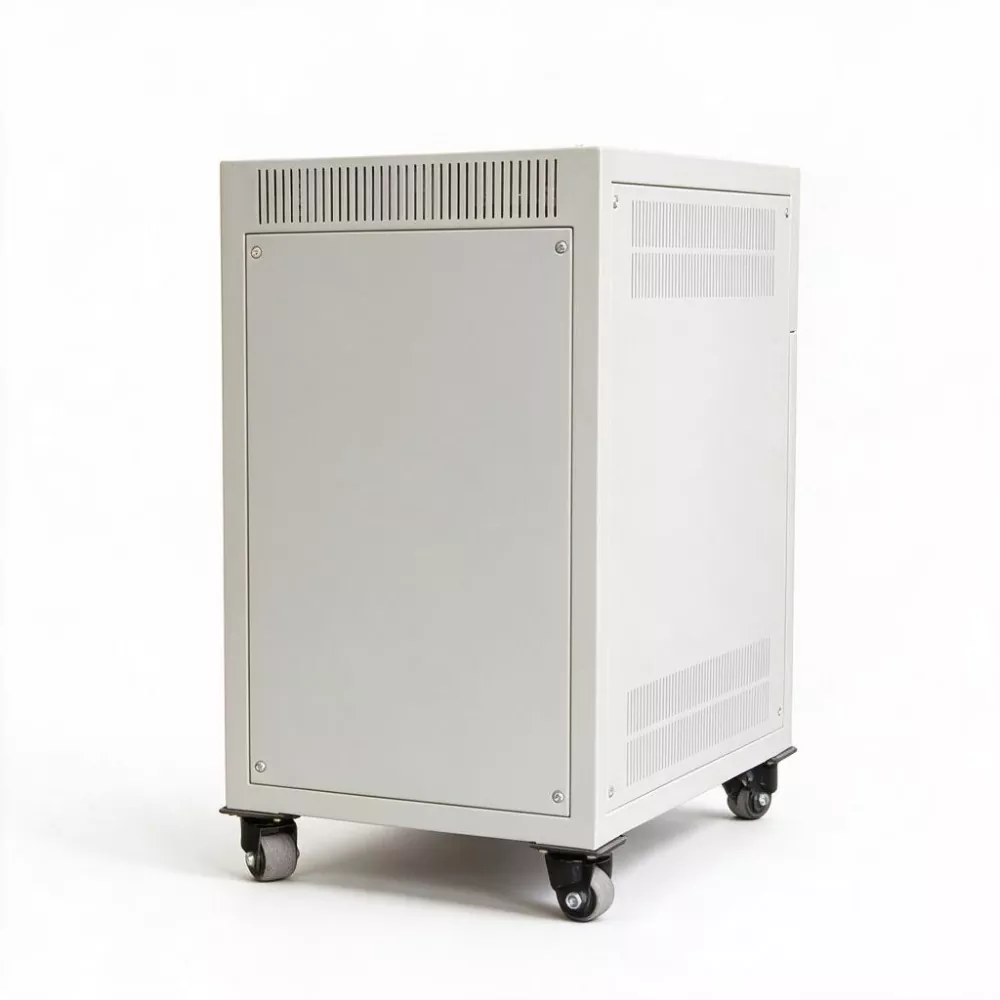

3-fazowy statyczny AVR SCR o mocy 50 kVA

3-fazowy statyczny AVR SCR o mocy 50 kVA wykorzystuje szybki układ obliczeniowy DSP jako rdzeń sterujący do monitorowania zmian trójfazowego napięcia wejściowego w czasie rzeczywistym. Kiedy napięcie sieciowe ulega wahaniom, system DSP oblicza wymagane napięcie kompensacyjne w ciągu milisekund i przeprowadza bezstykową kompensację szybkiego przełączania poprzez moduł SCR (tyrystor), uzyskując w ten sposób natychmiastową stabilność napięcia wyjściowego. Cały proces nie wymaga żadnych ruchomych części mechanicznych, całkowicie eliminując problemy związane ze zużyciem szczotek węglowych, wytwarzaniem iskier i regularną wymianą.

Parametr produktu

Kluczowe funkcje

1. Brak kontroli kontaktu

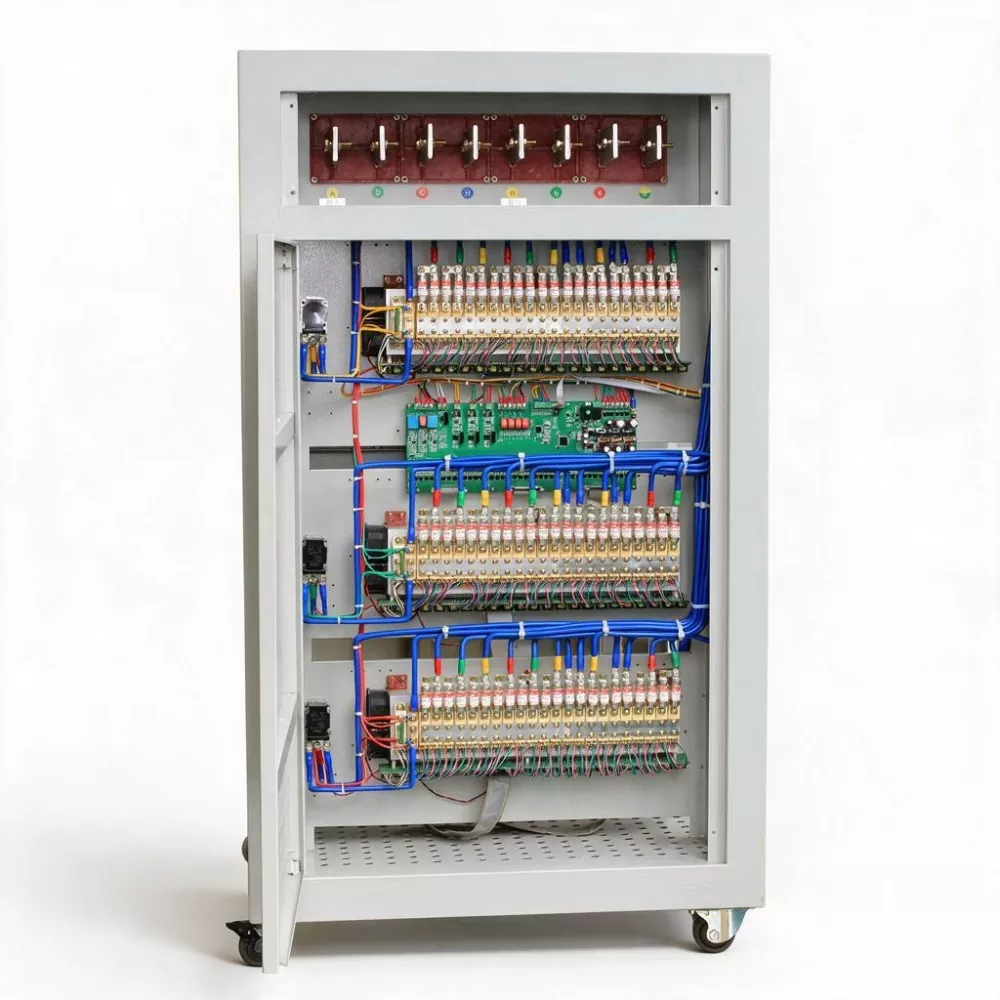

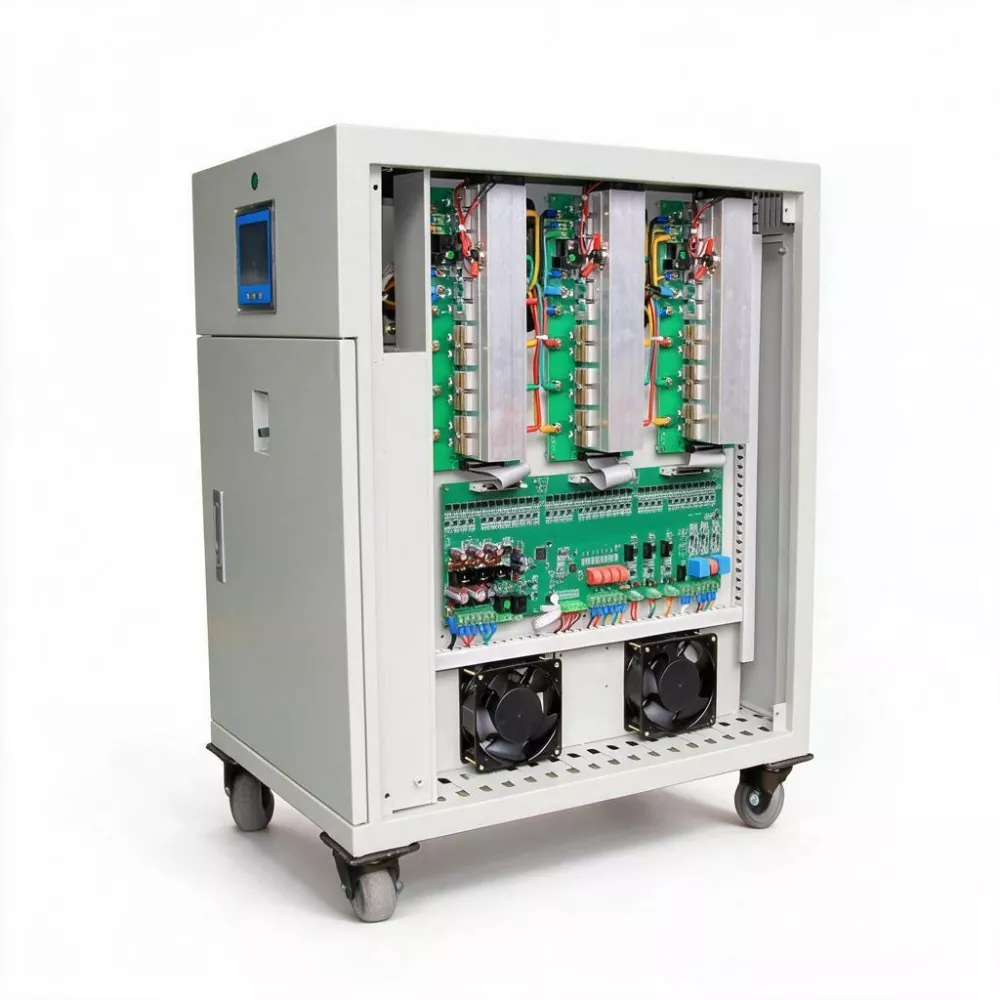

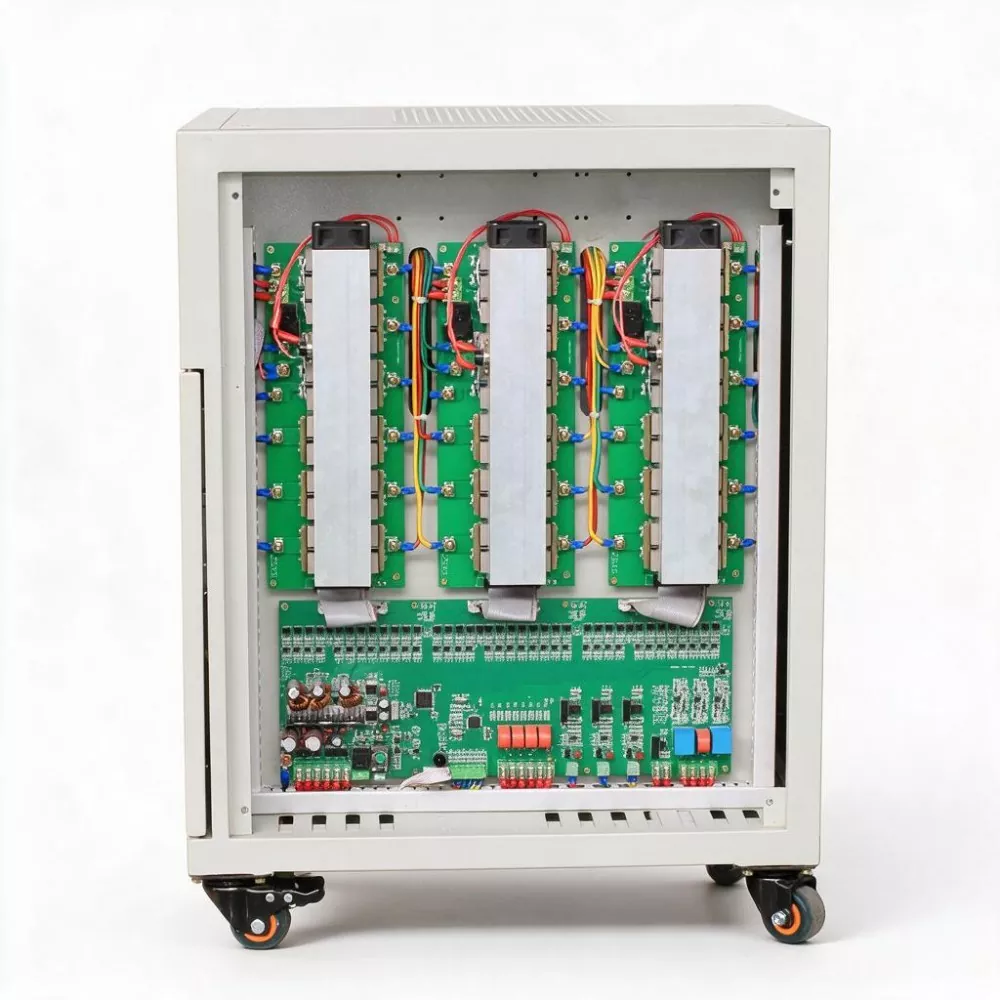

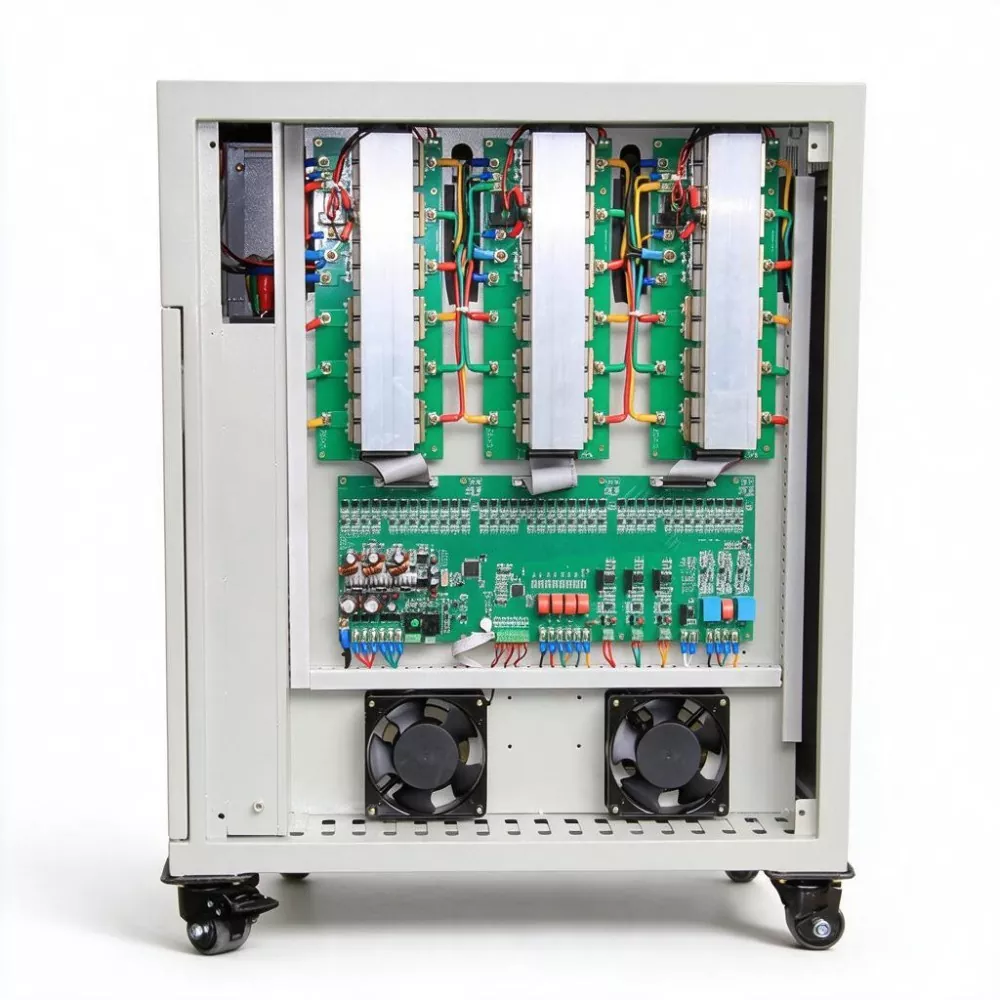

Moduł SCR służy do uzyskania szybkiej kompensacji i regulacji napięcia. Cała maszyna nie posiada żadnych ruchomych części mechanicznych (żadnych szczotek węglowych, żadnych serwomotorów). To całkowicie eliminuje problemy związane z konserwacją tradycyjnych regulatorów napięcia, takie jak zużycie szczotek węglowych, iskrzenie i regularna wymiana, osiągając prawdziwie bezobsługową pracę i znacznie zmniejszając koszty eksploatacji w całym cyklu życia.

2. Sterowanie cyfrowe DSP

Wykorzystując układ pomiarowy DSP jako rdzeń sterujący, w połączeniu z technologią szybkiego próbkowania prądu przemiennego i efektywną technologią korekcji wartości, może monitorować zmiany napięcia sieciowego w czasie rzeczywistym. Szybkość reakcji może wynosić od 10 ms do 40 ms (regulowana) i może zakończyć regulację w ciągu milisekund od wahań sieci, zapewniając natychmiastową stabilność napięcia wyjściowego, szczególnie odpowiednią dla urządzeń z wrażliwymi stanami przejściowymi napięcia.

3. Dokładność stabilizacji wysokiego napięcia

Dokładność stabilizacji napięcia fazowego wynosi ±1%, a dokładność napięcia sieciowego wynosi ±1,5%. Współczynnik zniekształcenia przebiegu wyjściowego jest mniejszy niż 0,1% i nie generuje przyrostowych harmonicznych, zapewniając gwarancję czystego i stabilnego zasilania precyzyjnych instrumentów, sprzętu medycznego i systemów sterowania numerycznego.

4. Wysoka wydajność

Sprawność 3-fazowego statycznego AVR SCR o mocy 50 kVA wynosi ≥ 99%, czyli znacznie więcej niż 96% tradycyjnych regulatorów napięcia typu serwo. Strata własna jest wyjątkowo niska, a długoterminowa eksploatacja może znacznie obniżyć koszty zużycia energii, spełniając wymagania przedsiębiorstw w zakresie oszczędzania energii i redukcji emisji oraz zielonej produkcji.

5. Technologia przełączania prądu zerowego

Wykorzystując technologię przełączania prądu zerowego, moduł SCR jest włączany i wyłączany w punkcie prądu zerowego, skutecznie unikając udaru prądowego i skoku napięcia w momencie przełączania, poprawiając bezpieczeństwo i niezawodność działania sprzętu.

6. Programowalna ochrona i inteligentny monitoring

Użytkownicy mogą ustawić progi przepięć, podnapięć, zabezpieczeń nadprądowych i dokładność stabilizacji napięcia poprzez programowanie. Wbudowane liczne funkcje zabezpieczające, takie jak przeciążenie, przepięcie, podnapięcie, zwarcie, przegrzanie i utrata fazy, a także funkcja automatycznego obejścia. Cyfrowy wyświetlacz LED pokazuje w czasie rzeczywistym napięcie trójfazowe, prąd i moc, a stan pracy jest widoczny na pierwszy rzut oka.

7. Izolacja klasy E, wysoka wytrzymałość na napięcie

Stopień izolacji osiąga klasę E, a wytrzymałość izolacji może wytrzymać napięcie AC 2500 V/1 min bez przeskoku lub awarii. Zakres temperatury roboczej produktu wynosi od -5 ℃ do 40 ℃, wilgotność względna jest mniejsza niż 90% i nadaje się do różnych środowisk przemysłowych.

Aplikacje produktów

1. Linia produkcyjna automatyki przemysłowej: zapewnia szybkie i stabilne zasilanie napięciem dla systemów sterowania PLC, serwonapędów, stacji roboczych robotów i zautomatyzowanych linii montażowych, zapobiegając alarmom sprzętu, przestojom i zakłóceniom produkcji spowodowanym stanami przejściowymi napięcia.

2. Wielkogabarytowy sprzęt do obróbki mechanicznej i metalu: Nadaje się do sprzętu do przetwarzania dużej mocy, takiego jak duże obrabiarki, maszyny do cięcia laserowego, maszyny do cięcia plazmowego i sprzęt do tłoczenia, zapewniając stabilne napięcie zasilania, aby zapewnić dokładność przetwarzania i bezpieczeństwo sprzętu.

3. Placówki medyczne: Zapewnia stabilne zasilanie o wysokiej precyzji i czystości dla szpitalnych ośrodków obrazowania (CT, MRI), wyposażenia sali operacyjnej i precyzyjnych instrumentów w laboratorium, zapewniając jakość diagnostyczną i bezpieczeństwo pacjenta.

4. Komunikacyjne stacje bazowe i centra danych: stosowane w zasilaczach przełączających i elementach frontowych precyzyjnych klimatyzatorów w komunikacyjnych stacjach bazowych 5G oraz małych i średnich centrach danych, zapewniając, że sprzęt komunikacyjny nie ulegnie awarii z powodu wahań napięcia.

5. Windy i sprzęt budowlany: Zapewnia stabilne zasilanie kluczowych urządzeń, takich jak systemy wind, centralna klimatyzacja i pompy przeciwpożarowe w wieżowcach, unikając awarii sprzętu i zagrożeń bezpieczeństwa spowodowanych nieprawidłowymi napięciami.

6. Instytucje badawcze i testujące: Zapewnia wysoce precyzyjny zasilacz o stabilnym napięciu do komór testów środowiskowych, precyzyjnych przyrządów pomiarowych i sprzętu testującego dużej mocy w laboratoriach uniwersyteckich, centrach kontroli jakości i instytutach badawczych, zapewniając dokładność i powtarzalność danych eksperymentalnych.

Jakie są różnice i zalety w porównaniu z tradycyjnymi regulatorami napięcia typu serwosilnik?

Wraz z ciągłym doskonaleniem nowoczesnej automatyki przemysłowej i poziomów precyzji produkcji, coraz więcej urządzeń elektrycznych ma wyższe wymagania dotyczące jakości zasilania, nie tylko wymagając stabilnego napięcia, ale także będąc w stanie natychmiastowo reagować na wahania napięcia, aby uniknąć zakłóceń programu PLC, alarmów serwonapędów i odchyleń pomiarowych precyzyjnych przyrządów. Chociaż tradycyjne regulatory napięcia typu serwosilnik mają niezawodne działanie, ich metoda mechanicznej regulacji szczotkami węglowymi określa, że ​​prędkość reakcji ma fizyczne ograniczenie (zwykle w ciągu kilku sekund), co jest trudne do spełnienia wymagań wysokiej klasy obciążeń, które są wrażliwe na stany przejściowe napięcia.

3-fazowy statyczny AVR SCR o mocy 50 kVA ma dokładność regulacji napięcia wynoszącą ± 1%, znacznie przewyższającą ± 3% tradycyjnych regulatorów napięcia typu serwo. Jego prędkość reakcji może sięgać do 10 ms, kończąc akcję dostosowawczą w pierwszym cyklu wahań napięcia sieciowego, zapewniając, że wrażliwy sprzęt na zapleczu prawie nie odczuwa zmian napięcia.

Pod względem wydajności wydajność produktu wynosi ≥99% i może w dłuższej perspektywie zaoszczędzić przedsiębiorstwom znaczne wydatki na energię elektryczną.

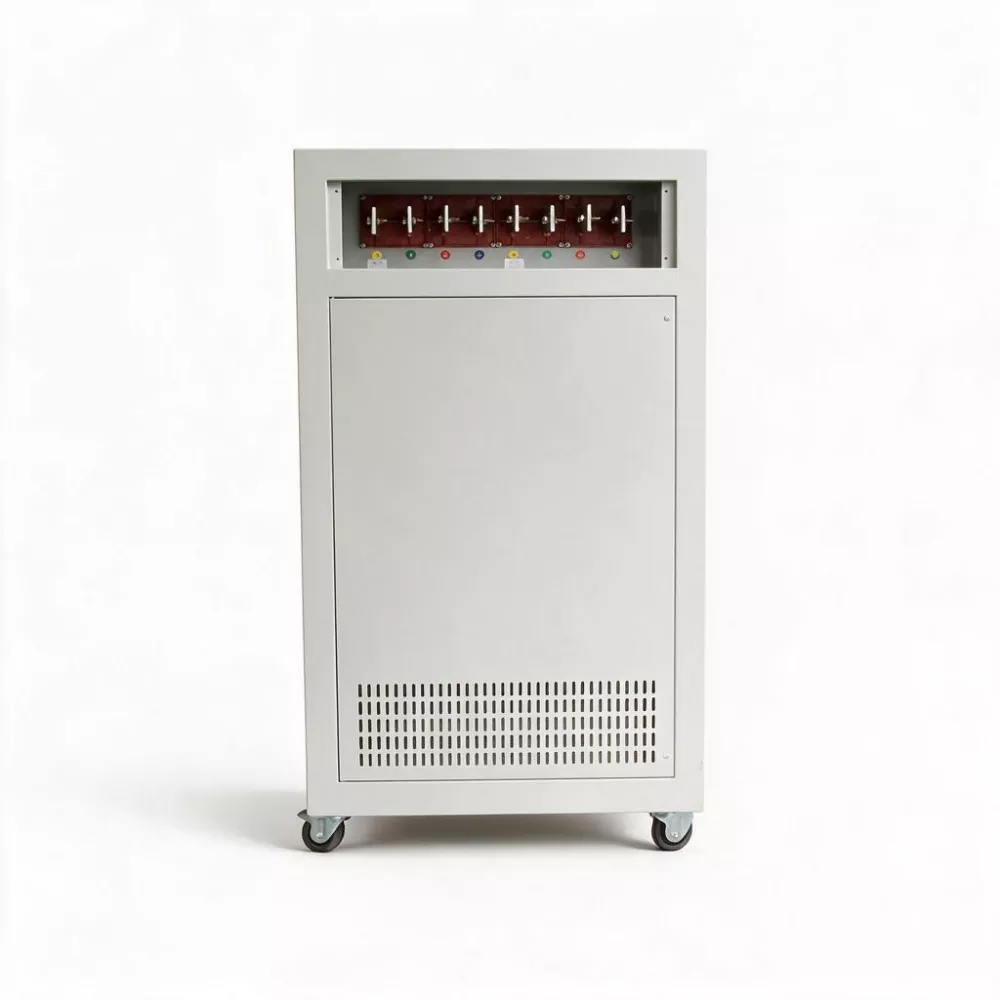

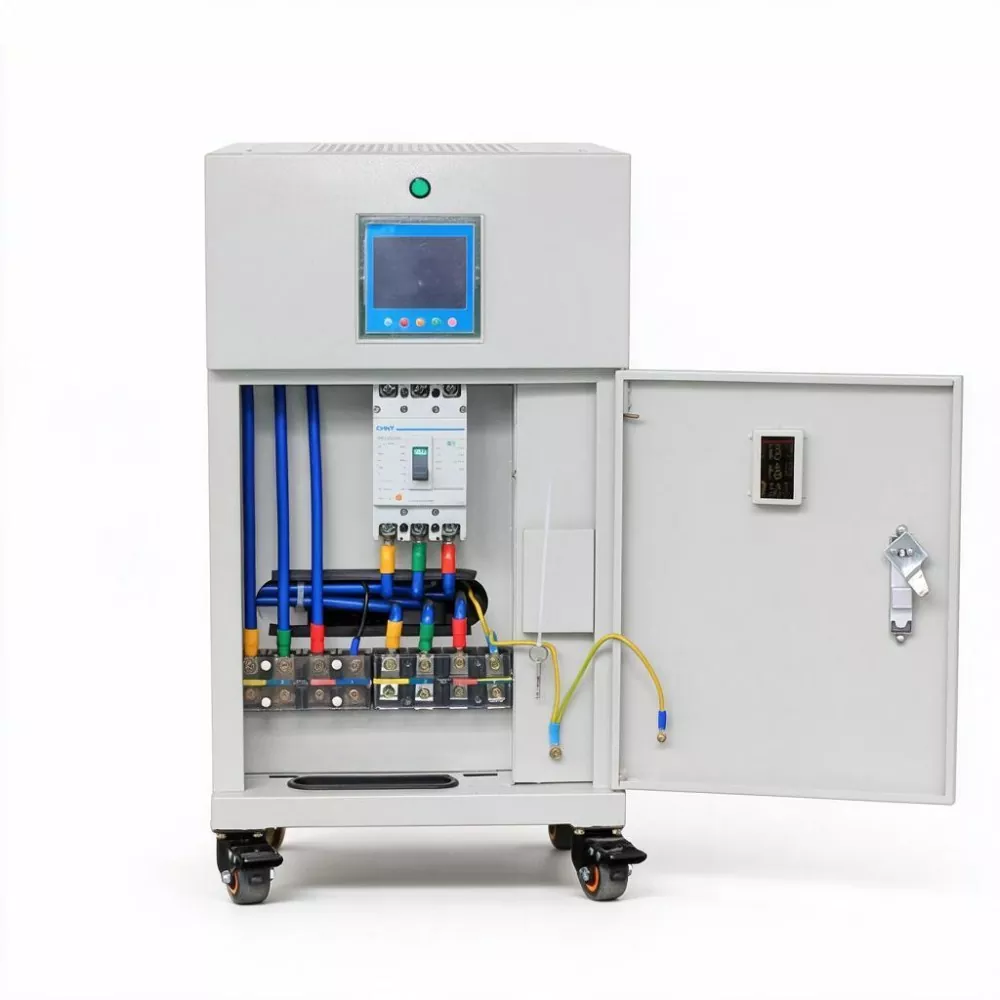

Jeśli chodzi o inteligencję, SBWZ-50KVA jest wyposażony w programowalne funkcje ustawień. Użytkownicy mogą ustawić progi przepięcia, podnapięcia, zabezpieczenia nadprądowego i parametry dokładności regulacji napięcia zgodnie z rzeczywistymi potrzebami na miejscu. Cyfrowy wyświetlacz LED może wyświetlać w czasie rzeczywistym dane operacyjne, takie jak trójfazowe napięcie fazowe, prąd fazowy i moc. Produkt obsługuje trójfazowe połączenie pięcioprzewodowe (L1, L2, L3, N, PE) i jest kompatybilny z sieciami podwójnej częstotliwości 50/60 Hz.

Usługi dostosowywania

KTAC świadczy usługi OEM/ODM, w tym kolor wyglądu, sposób pakowania, zakres napięcia wejściowego/wyjściowego i specjalne moduły funkcyjne (takie jak urządzenia filtrujące EMI, urządzenia odgromowe, interfejsy monitorujące RS232/RS485) itp. Prosimy o kontakt w celu uzyskania niestandardowych rozwiązań.

Często zadawane pytania

1. Jakie są zasadnicze różnice pomiędzy serią SBWZ a tradycyjnym stabilizatorem napięcia serwomotoru SBW?

Seria SBWZ wykorzystuje cyfrowe sterowanie DSP i technologię bezdotykowych przełączników SCR, a cała maszyna nie ma ruchomych części mechanicznych (żadnych szczotek węglowych ani serwomotorów). Podczas gdy tradycyjna seria SBW opiera się na serwomotorach napędzających szczotki węglowe, które przesuwają się po cewkach transformatora w celu regulacji napięcia, występują w niej problemy związane ze zużyciem mechanicznym i niską szybkością reakcji. Szybkość reakcji SBWZ może sięgać od 10 ms do 40 ms, czyli kilkadziesiąt razy szybciej niż w przypadku serii SBW (drugi poziom); dokładność stabilizacji napięcia wynosząca ±1% jest również znacznie lepsza niż w przypadku serii SBW wynosząca ±3%.

2. Co oznacza „bezdotykowy”? Jakie są zalety?

„Bezstykowy” oznacza, że ​​podczas procesu regulacji napięcia stabilizatora napięcia nie występują mechaniczne elementy stykowe (takie jak styk ślizgowy pomiędzy szczotką węglową a cewką). Kompensacja napięcia odbywa się poprzez moduł tyrystorowy SCR w sposób elektroniczny. Zalety obejmują: brak zużycia mechanicznego, brak konserwacji, brak iskier, szybką reakcję, długą żywotność, wysoką niezawodność i przydatność do długotrwałej, ciągłej pracy.

3. Co oznacza prędkość reakcji od 10 ms do 40 ms w praktycznych zastosowaniach?

Oznacza to, że w przypadku wahań napięcia sieciowego SBWZ-50KVA może zakończyć proces wykrywania, obliczeń i kompensacji w ciągu jednego cyklu sieci (20 ms). W przypadku wrażliwych urządzeń znajdujących się na zapleczu (takich jak sterowniki PLC, serwonapędy, instrumenty precyzyjne) prawie nie dochodzi do zmian napięcia, a sprzęt może pracować w sposób ciągły bez alarmów i przestojów z powodu stanów przejściowych napięcia.

4. W jaki sposób osiągana jest wydajność 3-fazowego 50KVA SCR Static AVR ≥ 99%?

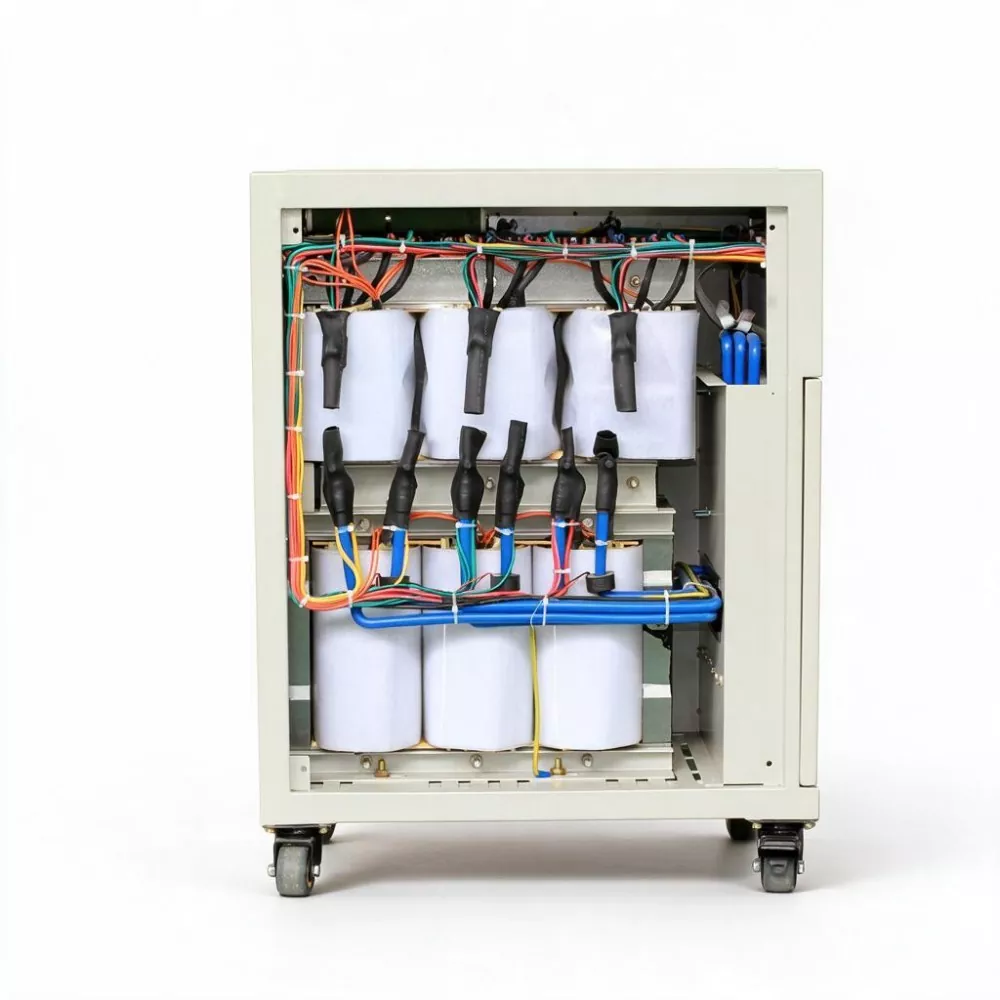

Seria SBWZ przyjmuje schemat konstrukcyjny łączący technologię bezstykowych przełączników SCR i wydajne transformatory izolacyjne. Spadek napięcia przewodzenia modułu SCR jest wyjątkowo niski, a utrata przewodzenia jest znacznie mniejsza niż utrata rezystancji styku tradycyjnej szczotki węglowej; jednocześnie algorytm sterowania DSP optymalizuje strategię kompensacji, umożliwiając transformatorowi zawsze pracę w efektywnym zakresie. Kompleksowa sprawność może sięgać ponad 99%, co jest znacznie bardziej energooszczędne niż tradycyjne stabilizatory napięcia typu serwo (około 96%).

5. Jakie parametry można ustawić za pomocą funkcji ustawień programowalnych?

Użytkownicy mogą ustawić próg zabezpieczenia nadnapięciowego, próg zabezpieczenia podnapięciowego, próg zabezpieczenia nadprądowego oraz dokładność stabilizacji napięcia i inne kluczowe parametry za pośrednictwem panelu urządzenia lub interfejsu komunikacyjnego. Dzięki temu SBWZ-50KVA może elastycznie dostosowywać się do różnych środowisk sieciowych i wymagań dotyczących obciążenia, a także szybko dopasowywać parametry na placu budowy, bez ustawień fabrycznych.

6. Jakie protokoły komunikacyjne i metody monitorowania obsługuje sprzęt?

Konfiguracja standardowa obsługuje interfejs komunikacyjny RS485, istnieje możliwość rozbudowy protokołu Modbus-RTU. Sprzęt można podłączyć do fabrycznego systemu DCS, systemu SCADA lub platformy zarządzania energią (EMS), aby uzyskać zdalne monitorowanie w czasie rzeczywistym napięcia, prądu, zasilania i stanu alarmowego, wspierając obsługę bezzałogową i konserwację predykcyjną.
