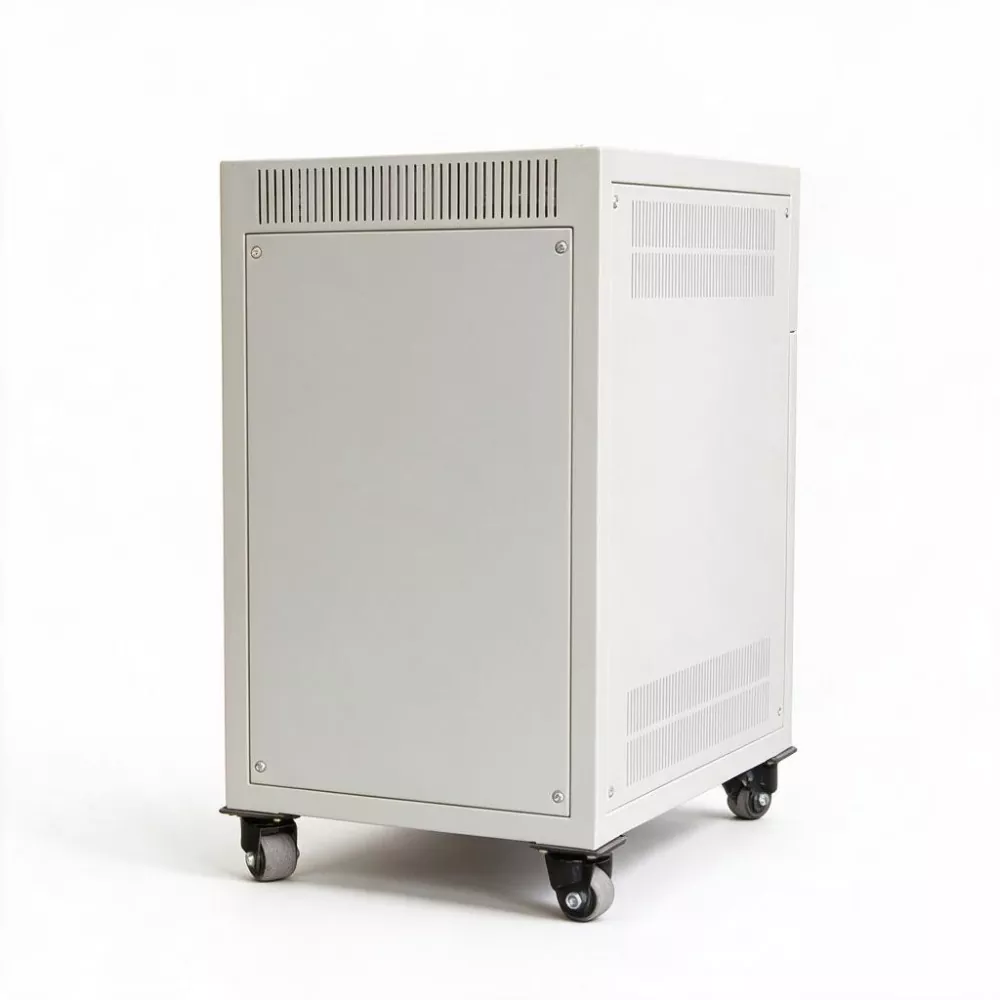

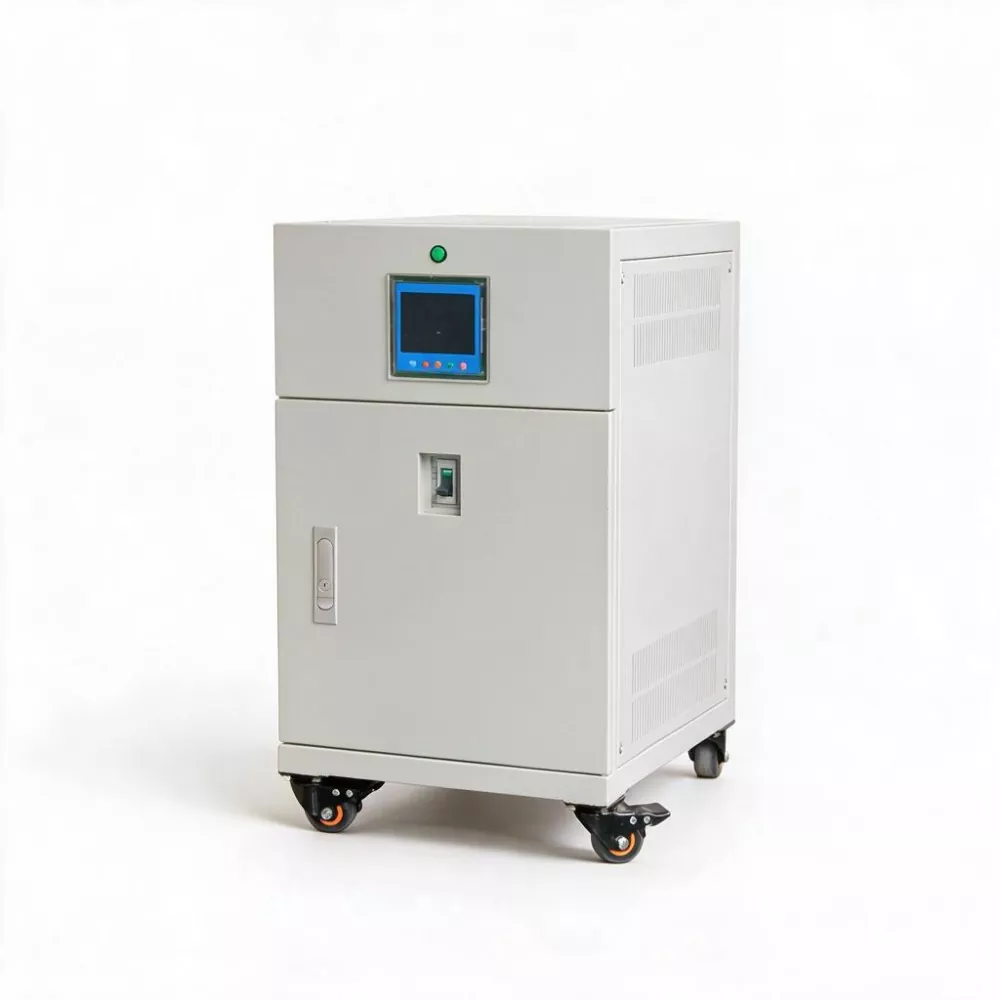

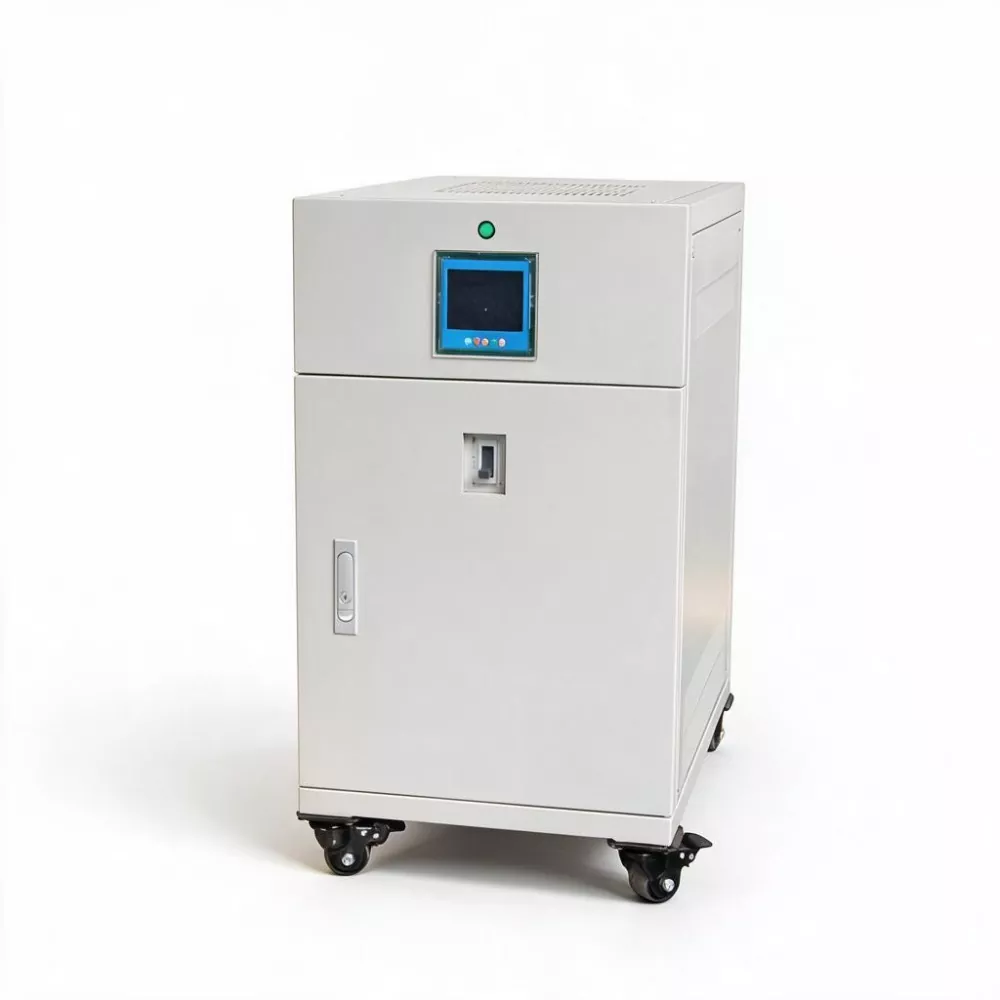

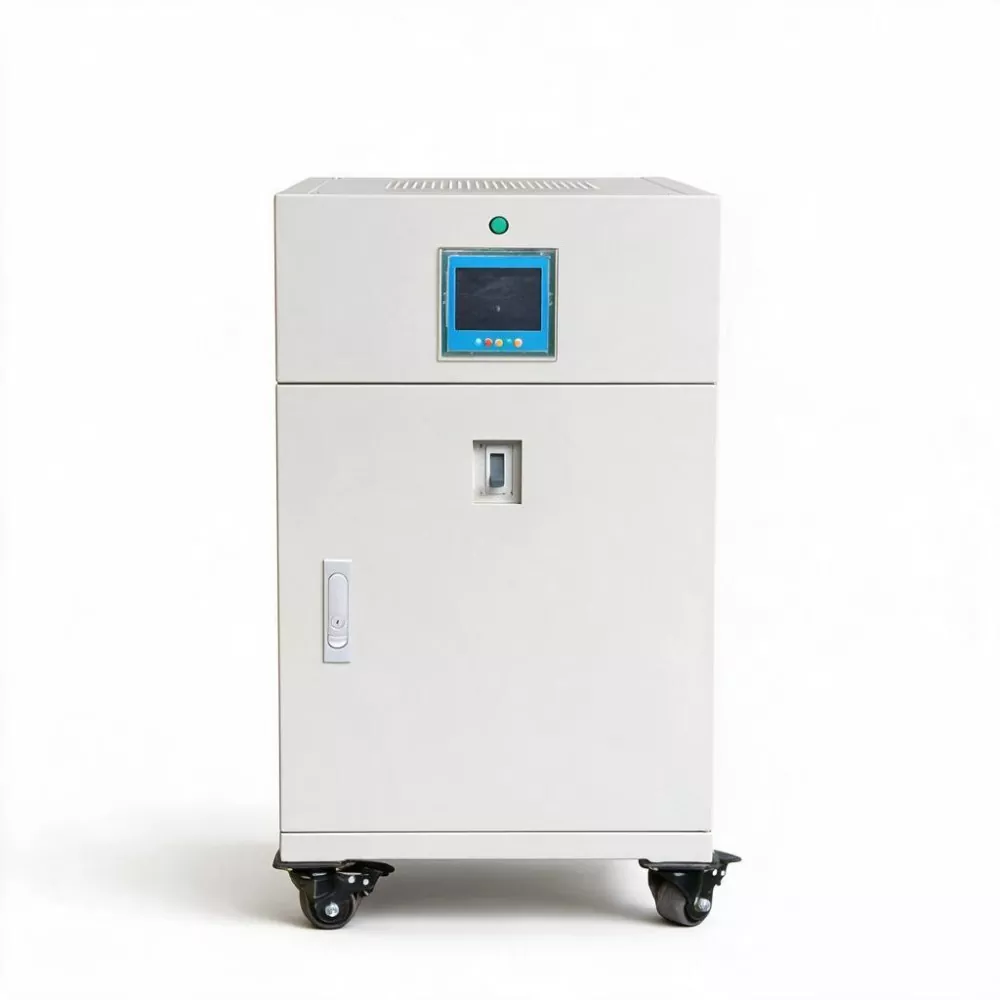

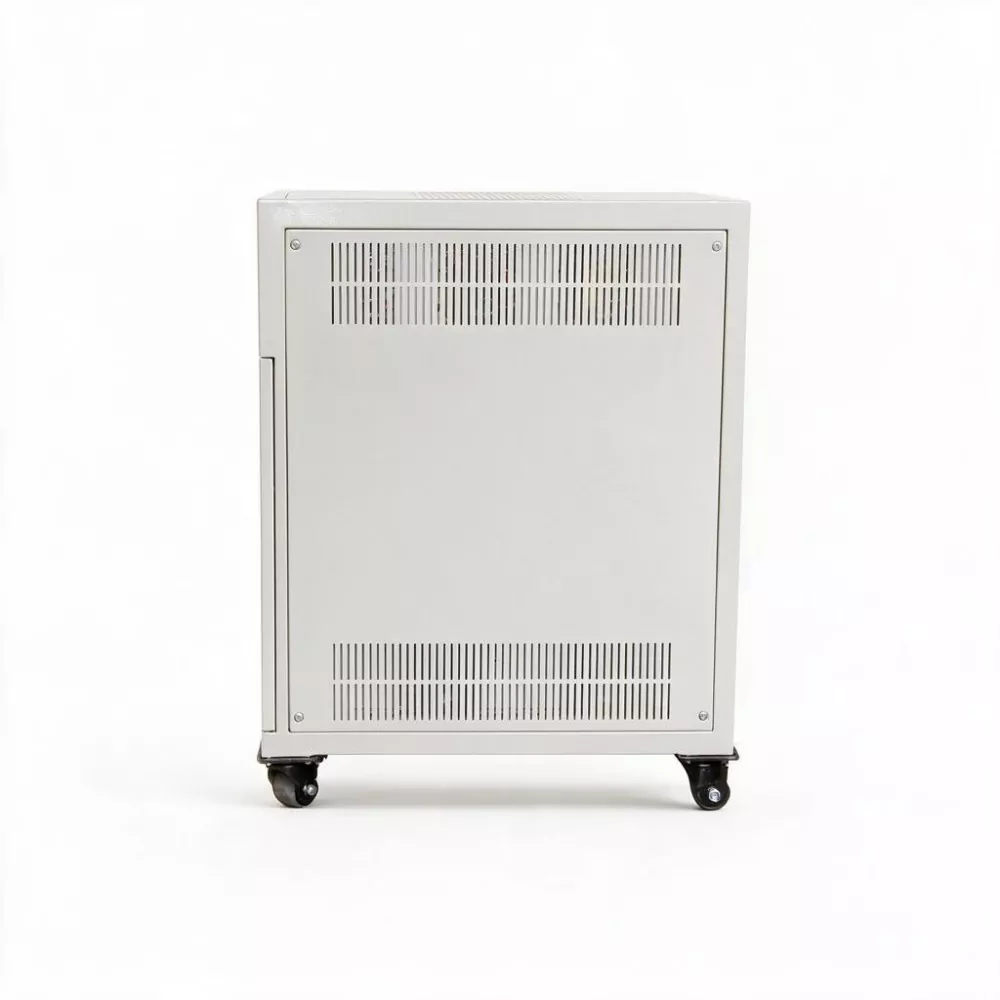

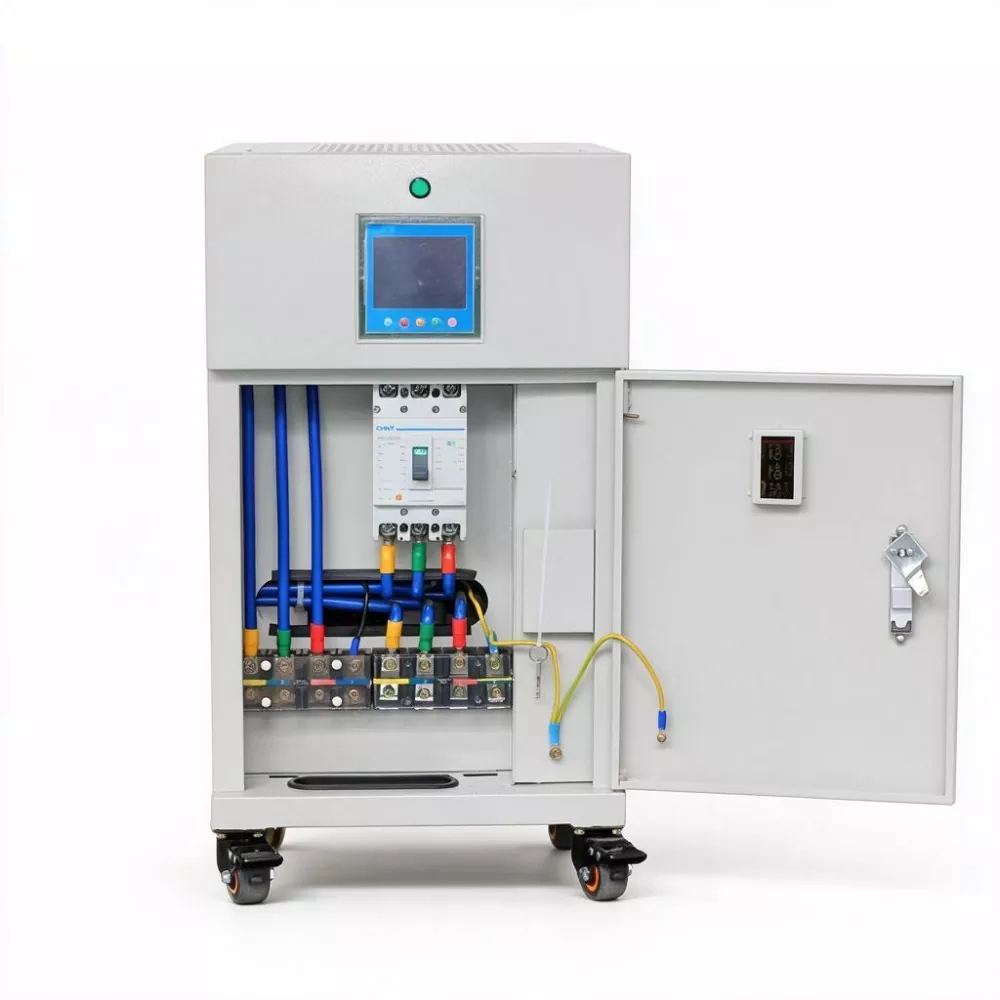

3-fazowy statyczny AVR SCR o mocy 150 kVA

System obrazowania metodą rezonansu magnetycznego 3,0T wymaga równomierności głównego pola magnetycznego na poziomie jednej części na milion, dokładności przełączania cewki gradientowej na poziomie mikrosekund oraz stabilności częstotliwości systemu częstotliwości radiowej lepszej niż 0,1 ppm. Wszystkie te niezwykle precyzyjne układy elektroniczne mają tylko jeden wspólny wymóg – zasilanie.

Środowisko zasilania w szpitalach jest złożone. Duże urządzenia, takie jak anody obrotowe przekładników prądowych i generatory wysokiego napięcia DSA, często się uruchamiają i zatrzymują, zużycie energii na sąsiednich piętrach i codzienne wahania w miejskiej sieci energetycznej mają wpływ na jakość energii.

W przypadku magnesu nadprzewodzącego stosowanego w rezonansie magnetycznym wahania napięcia mogą powodować „wygaszenie” magnesu (utratę nadprzewodnictwa), to znaczy stan nadprzewodzący zostaje zakłócony, a ciekły hel szybko odparowuje. Pojedyncze hartowanie może skutkować bezpośrednimi stratami ekonomicznymi (ponowna instalacja ciekłego helu, wzbudzenie magnesu, kalibracja systemu) od 200 000 do 500 000 juanów, a straty pośrednie są jeszcze trudniejsze do oszacowania.

3-fazowy statyczny AVR SCR o mocy 150 kVA wykorzystuje cyfrowy rdzeń sterujący DSP i bezdotykową technologię szybkiej kompensacji SCR. Może zakończyć regulację w ciągu 10 ms do 40 ms, gdy napięcie sieciowe ulega wahaniom, ze stabilną dokładnością regulacji napięcia wynoszącą ± 1% i współczynnikiem zniekształceń kształtu fali < 0,1%.

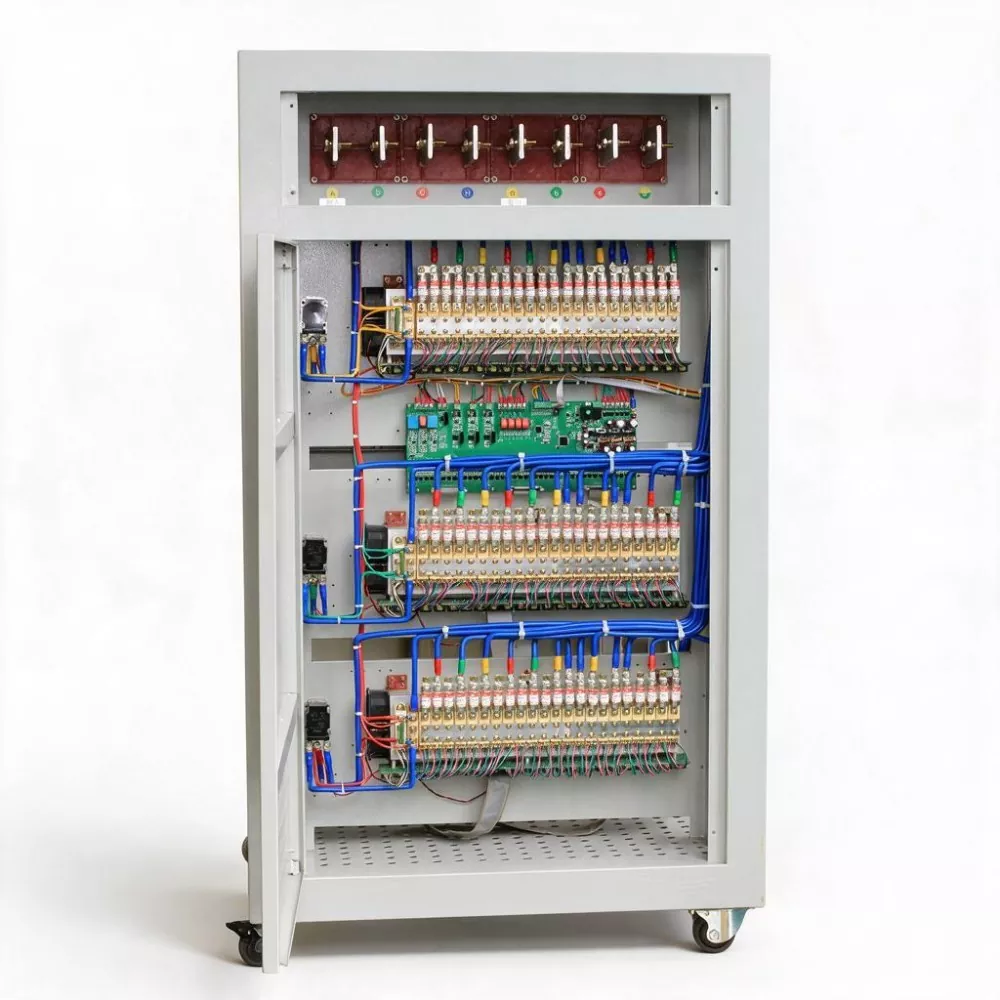

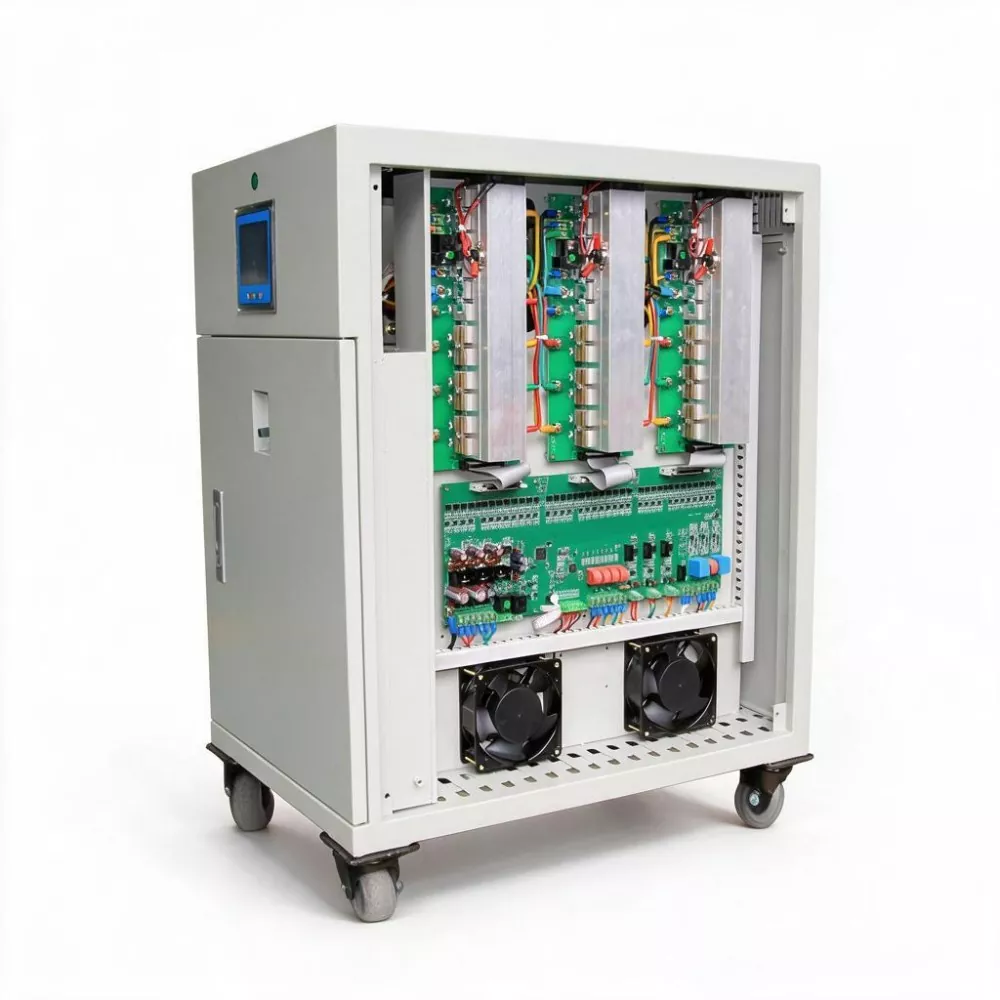

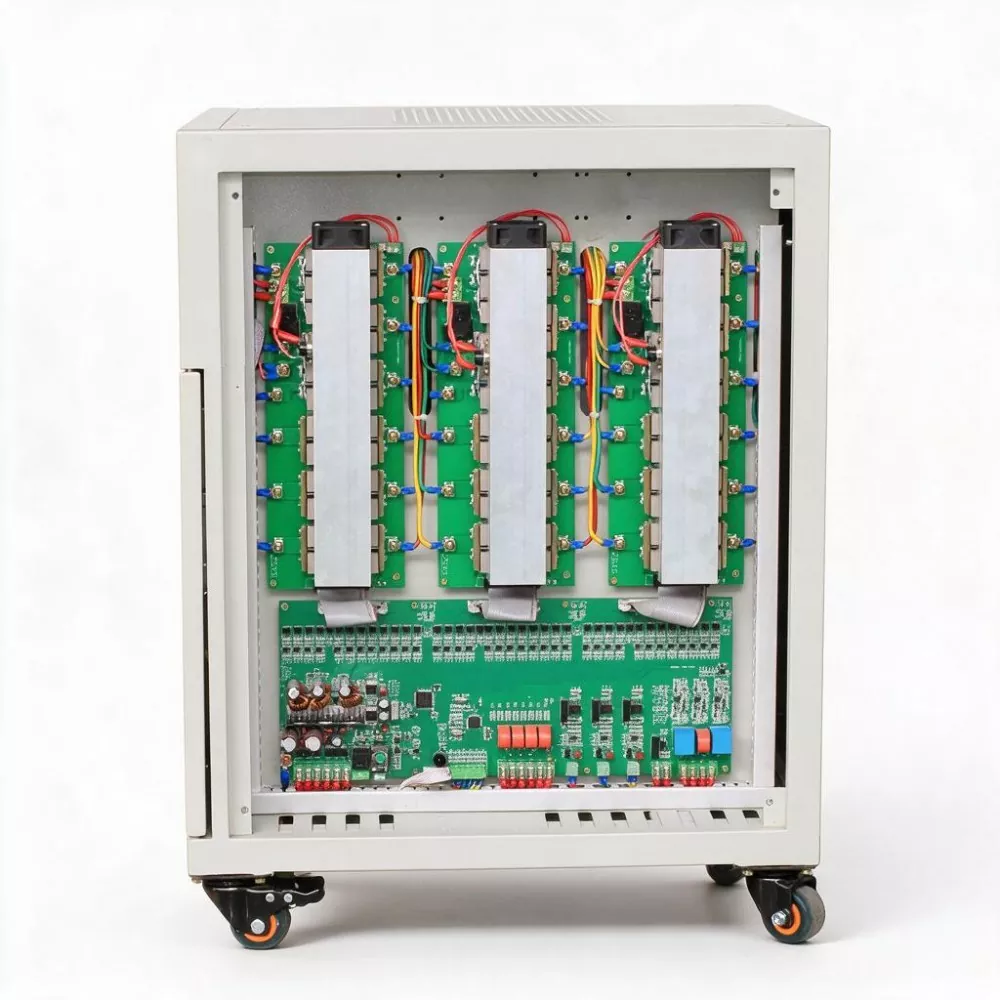

Jednocześnie ten 3-fazowy statyczny AVR z SCR ma konstrukcję całkowicie bezdotykową, bez szczotek węglowych i ruchomych części mechanicznych, co zasadniczo eliminuje potencjalne zagrożenia związane z tradycyjnymi regulatorami napięcia typu serwo, takie jak regulacja opóźnienia i słaby kontakt szczotek węglowych.

Sprzęt wyposażony jest w standardowy interfejs komunikacyjny RS485, który można podłączyć do szpitalnego systemu automatyki budynkowej (BAS) lub systemu monitorowania zasilania. Personel logistyki może przeglądać stan pracy sprzętu, napięcie trójfazowe, prąd i natężenie obciążenia w czasie rzeczywistym ze pomieszczenia dyżurnego. Programowalna funkcja ochrony pozwala szpitalowi ustawić progi ochrony nadnapięciowej i podnapięciowej zgodnie z wymaganiami sprzętu, uzyskując spersonalizowaną adaptację.

Parametr produktu

Kluczowe funkcje

1. Szybka reakcja na poziomie milisekund

Czas reakcji wynosi od 10 ms do 40 ms, a regulacja zostaje zakończona w ciągu połowy cyklu wahań sieci. W przypadku sprzętu do obrazowania, takiego jak MRI i CT, oznacza to, że niewielkie wahania napięcia podczas skanowania nie wpływają na jakość obrazu, co pozwala uniknąć powtarzania skanów i niepotrzebnego narażenia pacjentów na promieniowanie ze względu na problemy z zasilaniem.

2.±1% precyzyjna stabilizacja napięcia

Dokładność napięcia fazowego wynosi ± 1% i jest znacznie wyższa od typowo wymaganej ± 5% dla sprzętu medycznego. Stabilne napięcie zapewnia równomierność statycznego pola magnetycznego w MRI, prąd nagrzewania żarnika lampy CT oraz spójność sygnału wyjściowego generatora wysokiego napięcia w DSA, gwarantując w ten sposób wartość diagnostyczną każdego obrazu.

3. W pełni bezdotykowa konstrukcja

Żadnych szczotek węglowych, żadnych serwomotorów, żadnego zużycia mechanicznego. W przypadku sprzętu szpitalnego pracującego przez całą dobę oznacza to, że nie ma potrzeby planowania okresów konserwacyjnych, a sprzęt nie przestanie działać z powodu awarii samego stabilizatora napięcia. Niezawodność została poprawiona z „wysokiego prawdopodobieństwa niezawodności” do „prawie absolutnej niezawodności”.

4. Bardzo niskie zniekształcenia wyjściowe

Stopień zniekształcenia przebiegu wyjściowego jest mniejszy niż 0,1%, bez generowania przyrostowych harmonicznych. Ma to kluczowe znaczenie w przypadku sprzętu do obrazowania medycznego, który jest bardzo wrażliwy na środowiska elektromagnetyczne (zwłaszcza cewka odbiorcza RF w obrazowaniu MRI), umożliwiając uniknięcie artefaktów obrazu spowodowanych zakłóceniami harmonicznymi.

5. Wydajność ≥99%

Wysoka wydajność oznacza nie tylko oszczędność energii i redukcję kosztów, ale także oznacza, że ​​sprzęt generuje mniej ciepła, co zmniejsza dodatkowe obciążenie szpitalnego systemu chłodzenia klimatyzacji. Na rachunkach za energię elektryczną dużych szpitali strata własna 3-fazowego statycznego AVR SCR o mocy 150 KVA może być prawie nieistotna.

6. Inteligentne monitorowanie i spersonalizowane ustawienie parametrów

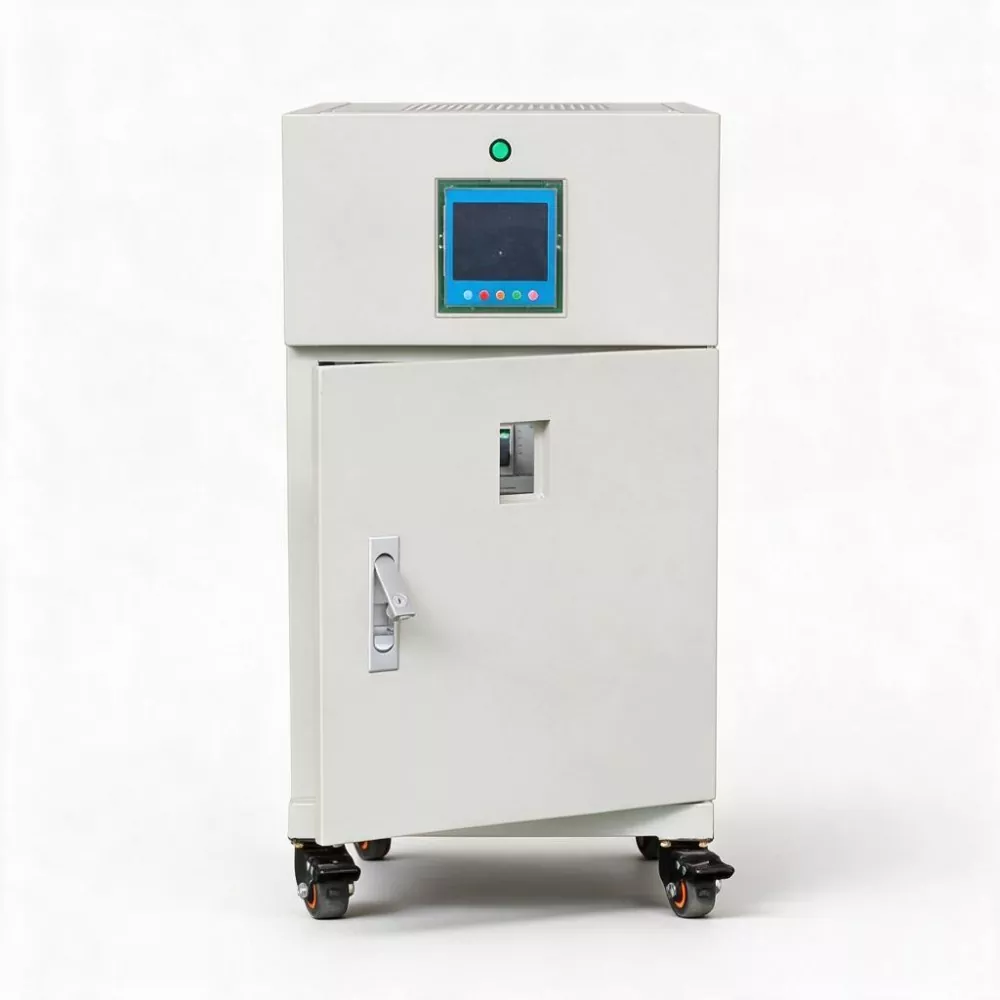

Użytkownicy mogą programować i ustawiać progi zabezpieczenia nadnapięciowego, podnapięciowego, nadprądowego oraz dokładność stabilizacji napięcia. Cyfrowy ekran LED wyświetla w czasie rzeczywistym napięcie trójfazowe, prąd i moc. Interfejs komunikacyjny RS485 umożliwia połączenie z systemami BAS lub systemami monitorowania zasilania, co pozwala na scentralizowane zarządzanie.

Aplikacje produktów

1. Centrum obrazowania medycznego: zapewnia stabilne zasilanie o wysokiej czystości dla dużych urządzeń do obrazowania, takich jak MRI (obrazowanie metodą rezonansu magnetycznego), CT (tomografia komputerowa), DSA (cyfrowa angiografia subtrakcyjna) i DR (cyfrowa fotografia rentgenowska), zapewniając jakość obrazowania.

2. Zakład Radioterapii: Zapewnia stabilne zasilanie układów sterowania i urządzeń generujących wysokie częstotliwości sprzętu do radioterapii, takich jak akceleratory liniowe, noże gamma i systemy leczenia protonowego, zapewniając dokładność dawek leczniczych.

3. Dział Laboratorium i Patologii: Zapewnia stabilną ochronę zasilania precyzyjnych urządzeń badawczych, takich jak duże analizatory biochemiczne, cytometry przepływowe, sekwencery genów i mikroskopy elektronowe, zapewniając dokładność wyników badań.

4. Sala operacyjna i oddział intensywnej terapii: Zapewnia stabilne zasilanie sprzętu podtrzymującego życie, takiego jak klimatyzacja oczyszczająca salę operacyjną, aparaty do znieczulenia, monitory i wentylatory, zapewniając bezpieczeństwo pacjenta.

5. Główna dystrybucja szpitala: Może służyć jako dedykowany stabilizator linii przychodzącej dla budynku obrazowania lub budynku technologii medycznej, zapewniając scentralizowaną regulację napięcia dla całego sprzętu medycznego w całym budynku.

Usługi dostosowywania

KTAC świadczy usługi OEM/ODM, w tym kolor wyglądu, sposób pakowania, zakres napięcia wejściowego/wyjściowego i specjalne moduły funkcyjne (takie jak urządzenia filtrujące EMI, urządzenia odgromowe, interfejsy monitorujące RS232/RS485) itp. Prosimy o kontakt w celu uzyskania niestandardowych rozwiązań.

Często zadawane pytania

1. Jakie są szczególne wymagania dotyczące zasilania sprzętu MRI?

Podstawowy element rezonansu magnetycznego – magnes nadprzewodzący – wymaga wyjątkowo stabilnego prądu wzbudzenia, cewki gradientowe wymagają precyzyjnego napięcia, aby wygenerować liniowe pole gradientowe, a system częstotliwości radiowej wymaga zasilacza o wyjątkowo niskich harmonicznych do stymulacji i odbioru sygnałów. Wszelkie wahania napięcia i zakłócenia harmoniczne będą miały bezpośredni wpływ na jakość obrazu (powodując artefakty lub zmniejszenie stosunku sygnału do szumu), a w poważnych przypadkach nawet spowodują przegrzanie magnesu. Dokładność ± 1% i współczynnik zniekształceń <0,1% SBWZ-150KVA mogą w pełni spełnić te wymagania.

2. Jeżeli szpital posiada już UPS, czy potrzebny jest jeszcze stabilizator napięcia?

Tak. Podstawową funkcją UPS jest radzenie sobie z przerwami w dostawie prądu. Mimo, że jego moc wyjściowa jest stabilna, strona wejściowa UPS jest również wrażliwa na wahania napięcia - częste wahania napięcia przyspieszają starzenie się wewnętrznych akumulatorów UPS i skracają cykl wymiany (z 3-5 lat do 1-2 lat). Zainstalowanie zasilacza SBWZ-150KVA z przodu zasilacza UPS może wydłużyć całkowitą żywotność zasilacza UPS i akumulatorów oraz zmniejszyć długoterminowe koszty eksploatacji i konserwacji szpitala.

3. Czy awarie sprzętu będą miały wpływ na działanie sprzętu medycznego?

Nie. SBWZ-150KVA posiada wbudowaną funkcję automatycznego obejścia. W przypadku awarii lub przeciążenia wewnętrznego sprzętu, automatycznie przejdzie on w tryb bezpośredniego zasilania z sieci, zapewniając ciągłość zasilania sprzętu medycznego. Jednocześnie na panelu emitowany jest alarm dźwiękowy i wizualny, informujący personel konserwacyjny o konieczności niezwłocznego zajęcia się problemem. Po zakończeniu konserwacji urządzenie można przełączyć z powrotem do trybu stabilnego napięcia bez przerywania pracy.

4. Czy ten sprzęt nadaje się do renowacji starych szpitali w zakresie dystrybucji energii?

Tak. 3-fazowy statyczny AVR SCR o mocy 150 kVA przyjmuje standardowe trójfazowe połączenie pięcioprzewodowe. Metody linii przychodzącej i wychodzącej można dostosować do wymagań na miejscu (góra-w-górę-na zewnątrz/dół-w-dół-na zewnątrz/bok do wewnątrz-bok-na zewnątrz). W przypadku szpitali z ograniczoną przestrzenią do dystrybucji zasilania nasi inżynierowie mogą zapewnić badania na miejscu i usługi dostosowania rozmiaru, aby zapewnić bezproblemową instalację sprzętu.

5. Jaki jest poziom hałasu tego sprzętu? Czy będzie to miało wpływ na środowisko szpitalne?

SBWZ-150KVA wykorzystuje inteligentne wentylatory sterowane temperaturą. Kiedy obciążenie jest niewielkie lub temperatura otoczenia jest niska, wentylatory pracują z niską prędkością lub zatrzymują się. Hałas jest wyjątkowo niski (mniej niż 55 dB). Nawet w warunkach pełnego obciążenia poziom hałasu jest znacznie niższy niż hałas tła pomieszczenia ze sprzętem szpitalnym i nie powoduje zakłóceń w środowisku szpitalnym.
