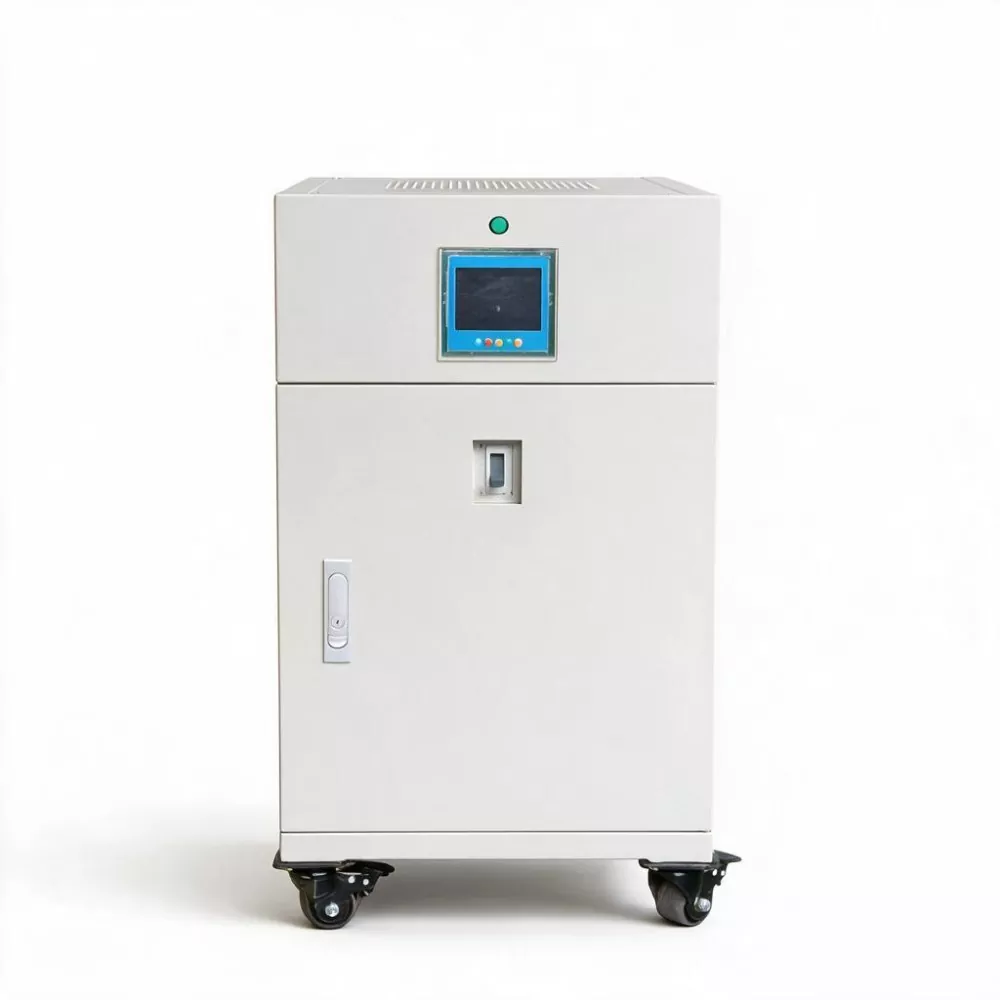

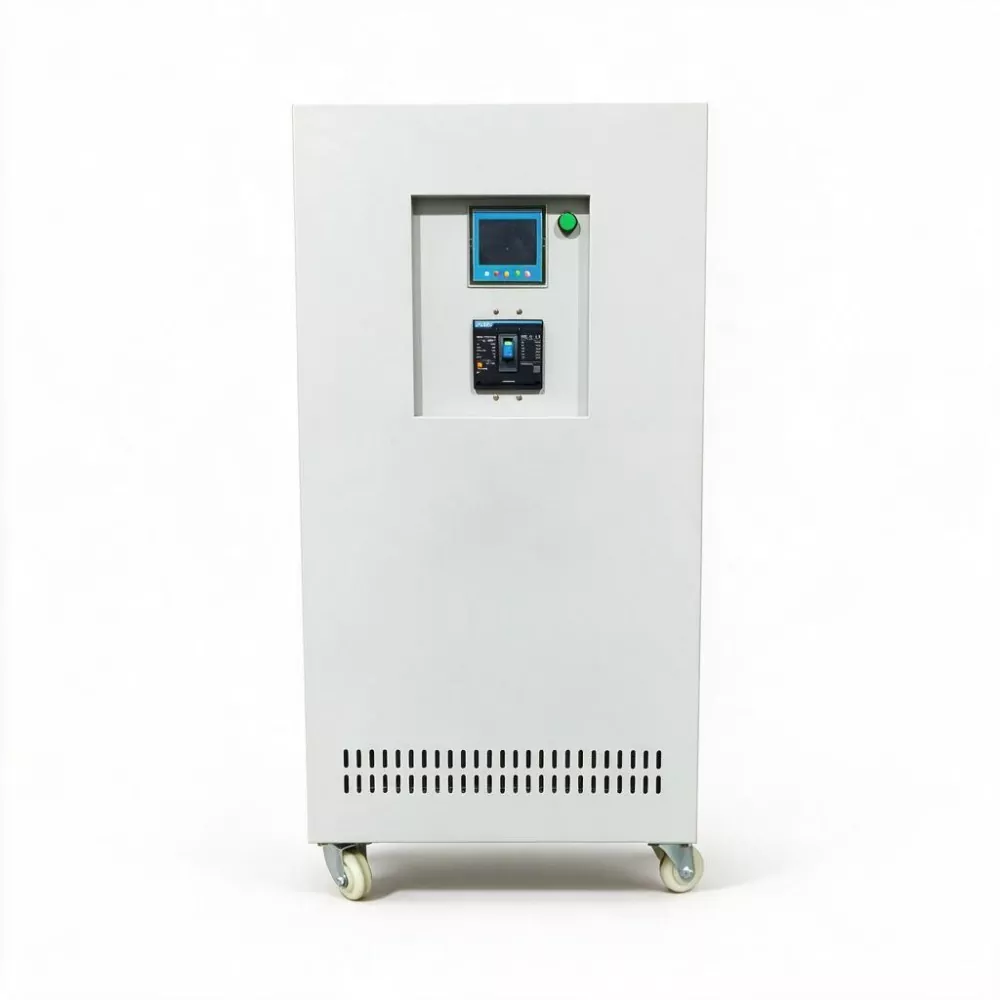

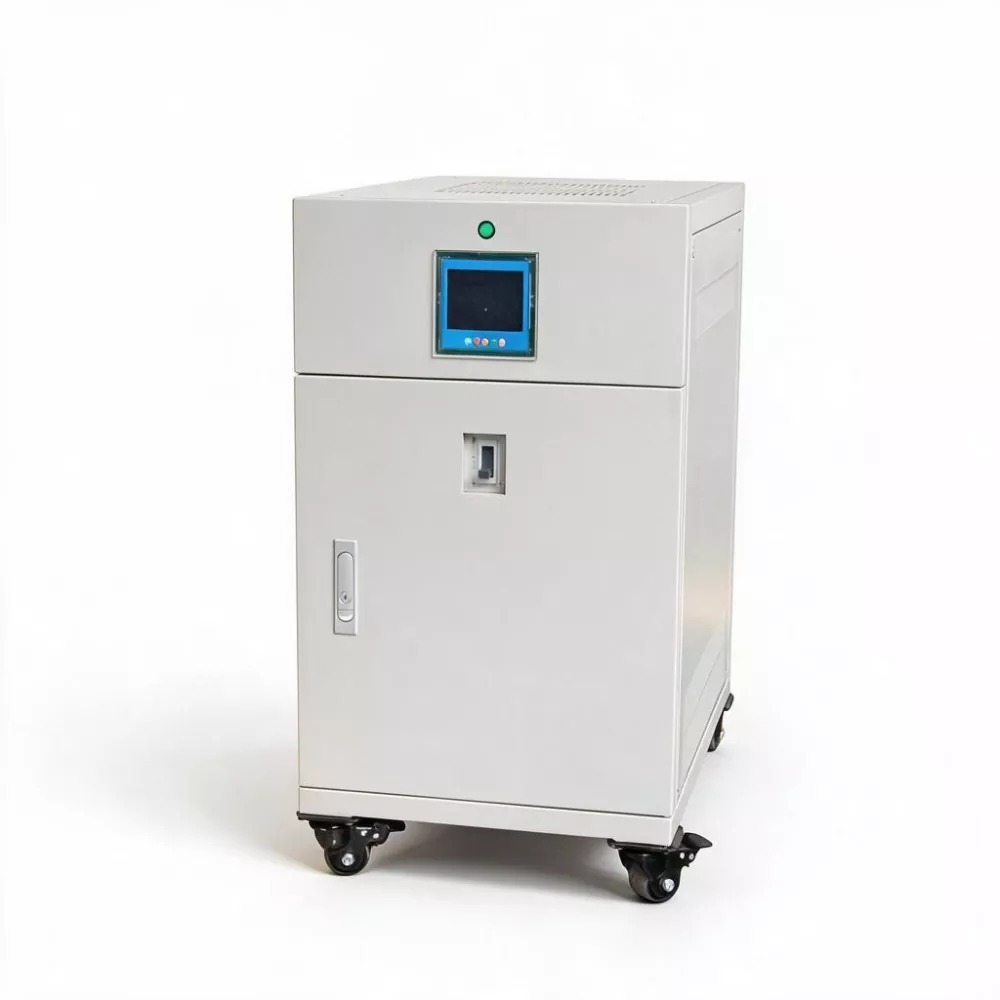

3-fazowy statyczny AVR SCR 100 kVA

Podstawą współczesnej gospodarki cyfrowej są centra danych i sieci komunikacyjne. Serwery, przełączniki i urządzenia pamięci masowej w tych obiektach mają niezwykle rygorystyczne wymagania dotyczące jakości energii. Według statystyk Uptime Institute ponad 40% awarii centrów danych jest bezpośrednio związanych z problemami z jakością zasilania, a znaczna część z nich nie jest całkowitymi awariami zasilania, ale jest spowodowana spadkami napięcia, migotaniem lub zakłóceniami harmonicznymi, które powodują ochronne wyłączenia sprzętu.

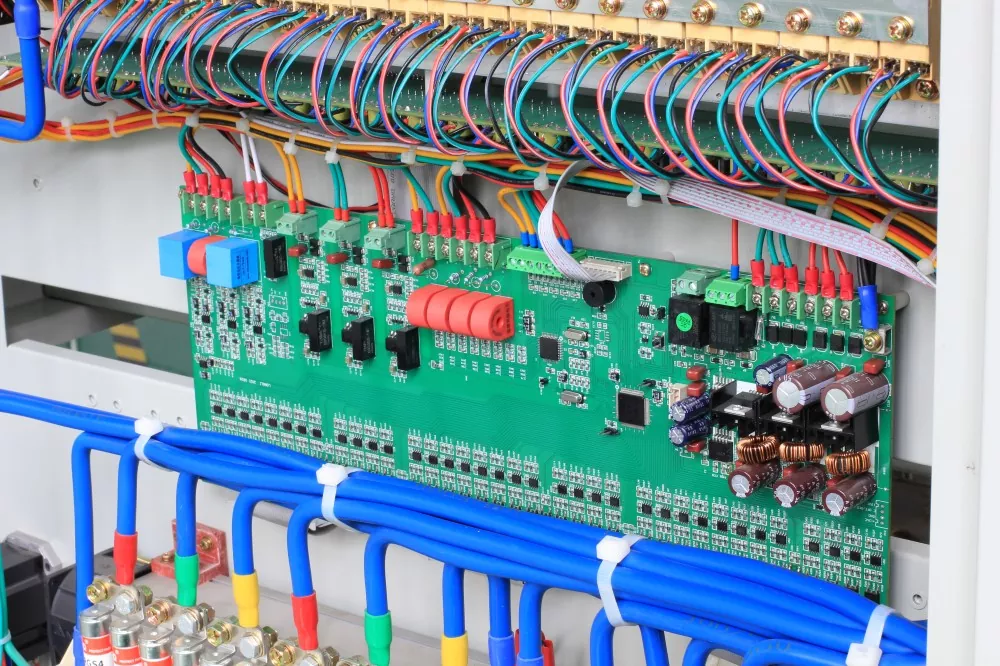

3-fazowy statyczny AVR SCR o mocy 100 kVA został zaprojektowany z myślą o tego rodzaju „przerwach w dostawie prądu niezwiązanych z przerwą w dostawie prądu” jako głównym celu. Wykorzystuje szybkie układy obliczeniowe DSP i technologię szybkiego próbkowania prądu przemiennego do monitorowania każdej subtelnej zmiany napięcia wejściowego w czasie rzeczywistym. W przypadku wystąpienia wahań napięcia układ sterowania kończy obliczenia odchylenia w ciągu mikrosekund i steruje modułem SCR w celu wykonania bezstykowej kompensacji i przełączania w punkcie przejścia prądu przez zero, przywracając napięcie wyjściowe do ustawionej wartości w ciągu 10–40 ms.

Parametr produktu

Jakie są zalety w porównaniu z tradycyjnymi regulatorami napięcia typu serwomotor?

Cały 3-fazowy statyczny AVR SCR o mocy 100 kVA nie ma żadnych ruchomych części mechanicznych, co całkowicie eliminuje zużycie szczotek węglowych, słaby kontakt i ryzyko wytwarzania iskier. W przypadku centrów danych działających bez przerwy 24 godziny na dobę, 7 dni w tygodniu, „bezobsługowość” oznacza brak konieczności planowania przestojów na konserwację i brak konieczności przechowywania części zamiennych podatnych na awarie.

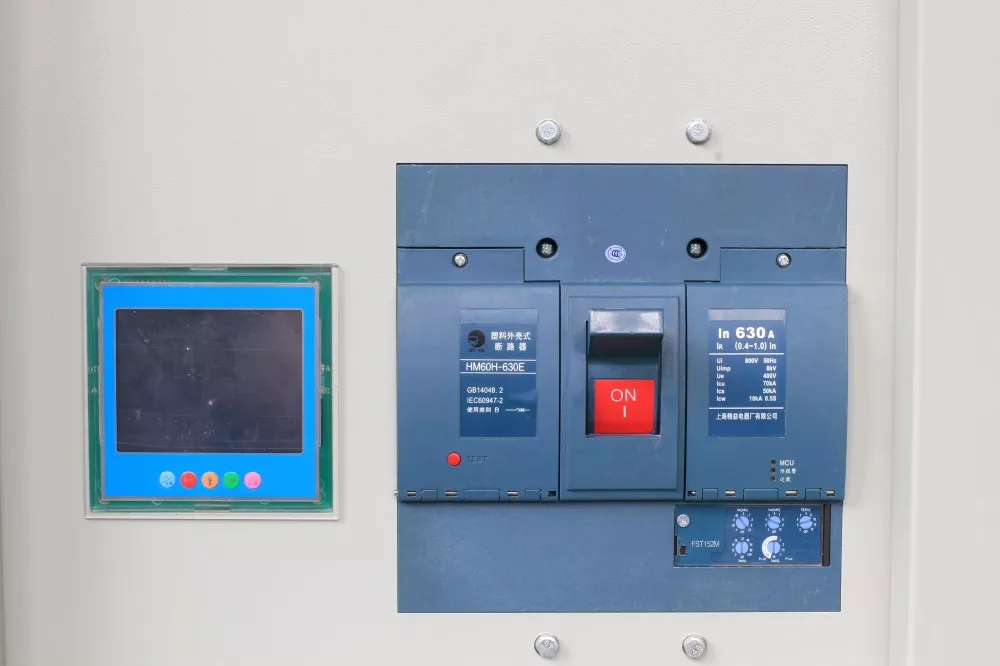

Pod względem inteligentnego zarządzania SBWZ-100KVA jest wyposażony w kompleksowe programowalne ustawienia i interfejsy komunikacyjne RS485. Personel konserwacyjny może zdalnie przeglądać napięcie trójfazowe, prąd, moc i stan działania sprzętu w sterowni oraz ustawiać progi zabezpieczeń przed przepięciem, podnapięciem i przetężeniem.

W przypadku wystąpienia nietypowej tendencji w jakości energii system może wysłać wczesne ostrzeżenie, co umożliwi przejście z „naprawy pasywnej” do „aktywnego zapobiegania” w trybie pracy.

Kluczowe funkcje

1. Odpowiedź na poziomie milisekund

Czas reakcji wynosi od 10 ms do 40 ms (regulowany) i może zakończyć regulację w pierwszym cyklu wahań napięcia sieciowego. W przypadku obciążeń IT, takich jak serwery, przełączniki i urządzenia pamięci masowej, które są wrażliwe na stany przejściowe napięcia, ta prędkość jest wystarczająca, aby zakończyć kompensację w oknie tolerancji zasilania, zapewniając, że praca nie będzie zakłócana.

2. Dokładność stabilizacji bardzo wysokiego napięcia

Dokładność napięcia fazowego ±1%, dokładność napięcia sieciowego ±1,5%, znacznie wyższa od ±3% tradycyjnych stabilizatorów napięcia typu serwo. Precyzyjna stabilizacja napięcia może skutecznie zmniejszyć obciążenie związane z regulacją zasilaczy serwerów, wydłużyć żywotność modułów mocy i zmniejszyć ogólny wskaźnik awaryjności.

3. W pełni bezdotykowa konstrukcja

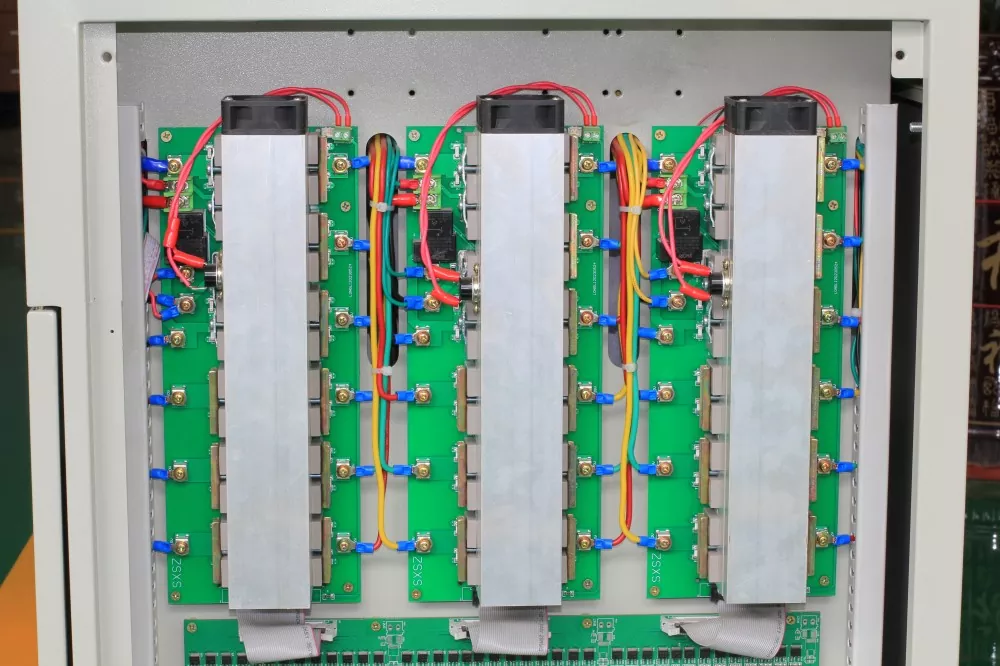

Moduły SCR zastępują tradycyjne szczotki węglowe i serwomotory, eliminując wszelkie mechaniczne części ruchome w całej maszynie. Nie występują żadne problemy, takie jak zużycie szczotek węglowych, wytwarzanie iskier lub regularna wymiana, co sprawia, że ​​3-fazowy statyczny AVR SCR o mocy 100 kVA jest szczególnie odpowiedni w krytycznych miejscach misji, gdzie regularne przestoje konserwacyjne nie są możliwe.

4. Wydajność ≥ 99%

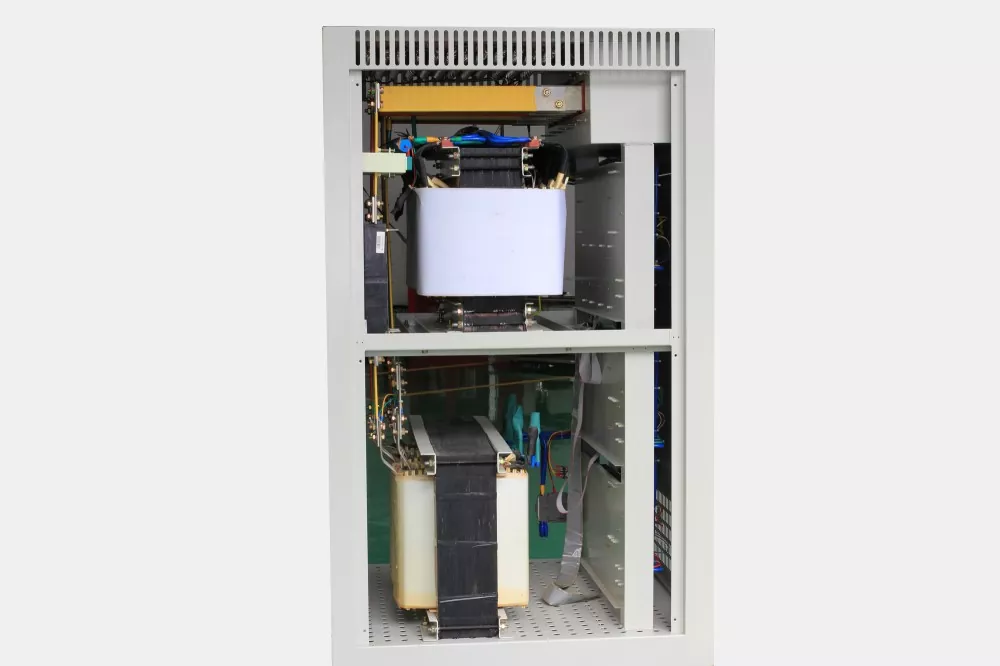

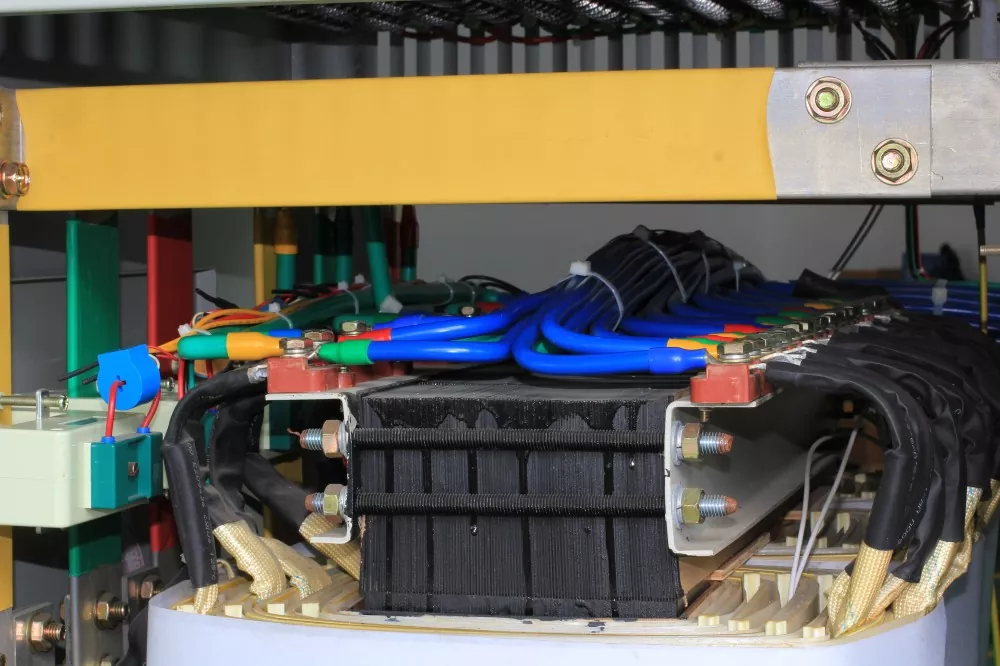

Zastosowanie wysokowydajnych transformatorów izolacyjnych i modułów SCR o niskich stratach przewodzenia zapewnia ogólną sprawność na poziomie ≥ 99%. Obliczona na podstawie mocy 100 KVA i 8760 godzin pracy rocznie, w porównaniu z tradycyjnymi stabilizatorami napięcia typu serwo (wydajność 96%), pozwala zaoszczędzić około 3000 do 4000 kWh rocznie, znacznie zmniejszając koszty operacyjne (TCO).

5. Czysta moc wyjściowa

Stopień zniekształcenia przebiegu wyjściowego < 0,1%, brak harmonicznych przyrostowych. Sam stabilizator napięcia nie wprowadza żadnych zakłóceń do sieci energetycznej, spełniając rygorystyczne wymagania centrów danych dotyczące środowiska elektromagnetycznego (EMC).

6. Inteligentny monitoring i programowalna ochrona

Wspiera użytkowników w ustawianiu progów przepięć, podnapięć, zabezpieczeń nadprądowych i dokładności stabilizacji napięcia. Dostępny jest standardowy interfejs komunikacyjny RS485 (protokół Modbus-RTU), który można podłączyć do DCIM (systemu zarządzania infrastrukturą centrum danych) lub systemów monitorowania środowiska energetycznego w celu uzyskania zdalnego, scentralizowanego zarządzania.

Aplikacje produktów

1. Centra danych i węzły przetwarzania w chmurze: zapewniają szybką ochronę stabilizacji napięcia dla szaf serwerowych, klimatyzatorów precyzyjnych i frontonu UPS w pomieszczeniach komputerowych IDC, eliminując ryzyko ponownego uruchomienia serwerów spowodowane spadkami napięcia.

2. Szkieletowa sieć komunikacyjna i koncentratory 5G: wykorzystywane do przełączania zasilaczy w prowincjonalnych węzłach komunikacyjnych, pomieszczeniach komputerowych sieci rdzeniowej 5G i węzłach konwergencji sieci metropolitalnej, zapewniając, że sprzęt komunikacyjny nie zostanie odłączony od sieci z powodu wahań napięcia.

3. Systemy transakcji finansowych: Zapewniają gwarancje zasilania na poziomie „zero flash przestojów” dla serwerów transakcyjnych i sprzętu sieciowego na giełdach i bankowych centrach danych, zapewniając integralność danych transakcyjnych i ciągłość działania.

4. Centra kontroli nadawców radiowych i telewizyjnych: używane do urządzeń sterujących nadawaniem w systemach nadawczych telewizji, stacjach satelitarnych łączy nadawczych oraz pomieszczeniach komputerowych sieci radiowych i telewizyjnych, aby uniknąć wypadków związanych z transmisją spowodowanych problemami z zasilaniem.

5. Precyzyjny sprzęt do wykrywania w wysokiej klasy produkcji: Zapewnij czyste zasilacze stabilizowane napięciem dla sprzętu, który jest wyjątkowo wrażliwy na wahania napięcia, takiego jak sprzęt do kontroli płytek półprzewodnikowych, optyczne przyrządy pomiarowe i trójwspółrzędne maszyny pomiarowe.

Usługi dostosowywania

KTAC świadczy usługi OEM/ODM, w tym kolor wyglądu, sposób pakowania, zakres napięcia wejściowego/wyjściowego i specjalne moduły funkcyjne (takie jak urządzenia filtrujące EMI, urządzenia odgromowe, interfejsy monitorujące RS232/RS485) itp. Prosimy o kontakt w celu uzyskania niestandardowych rozwiązań.

Często zadawane pytania

1. Czy czas reakcji w zakresie od 10 ms do 40 ms może spełnić wymagania serwera dotyczące zasilania?

OK. Zgodnie ze standardową specyfikacją zasilania sprzętu IT, zasilanie serwerów zwykle wymaga czasu podtrzymania nie mniejszego niż 10 ms. SBWZ-100KVA może zakończyć kompensację napięcia w ciągu 10 ms najszybciej. W większości scenariuszy wahań sieci, własny zasilacz serwera nawet nie aktywuje zapasowego magazynu energii, osiągając prawdziwą „nieodczuwalną” stabilizację napięcia.

2. Jaki jest związek między bezdotykowym stabilizatorem napięcia a UPS (zasilaczem awaryjnym)?

Obydwa są raczej komplementarne niż substytucyjne. UPS rozwiązuje problem „przerw w dostawie prądu” (poprzez zasilanie z akumulatorów), natomiast stabilizator napięcia SBWZ rozwiązuje problem „niestabilnego napięcia”. W scenariuszach z częstymi wahaniami napięcia, ale rzadko całkowitymi przerwami w dostawie prądu, użycie samego stabilizatora może znacznie poprawić jakość zasilania; w przypadku scenariuszy wymagających kompleksowej ochrony zaleca się umieszczenie przed zasilaczem stabilizatora napięcia SBWZ, co może ograniczyć częste przełączanie zasilacza UPS w tryb akumulatorowy na skutek wahań napięcia i wydłużyć żywotność akumulatora.

3. Jak prawdziwa jest wydajność ≥ 99%? Ile energii elektrycznej można zaoszczędzić w dłuższej perspektywie?

Ta wartość wydajności opiera się na testach działania przy pełnym obciążeniu. Przy obciążeniu 100 kVA i sprawności 99% straty własne urządzenia wynoszą około 1 kW; w przypadku stosowania tradycyjnego stabilizatora napięcia typu serwo (o wydajności 96%) strata wynosi około 4 kW. Przy cenie energii elektrycznej dla przemysłu wynoszącej 0,7 juana za kilowatogodzinę i 8760 godzinach rocznie, SBWZ-100KVA może zaoszczędzić około (4-1) × 8760 × 0,7 ≈ 18 396 juanów na kosztach energii elektrycznej rocznie. Można to odzyskać w ciągu trzech lat od wartości premium sprzętu.

4. Czy sprzęt obsługuje pracę równoległą w celu uzyskania redundancji?

Tak. Dzięki szafie obejściowej można uzyskać wiele zasilaczy SBWZ-100KVA w konfiguracji równoległej nadmiarowej (1+1 lub N+1). Gdy jedno urządzenie będzie serwisowane lub ulegnie awarii, drugie może bezproblemowo przejąć obciążenie. Konkretny schemat konfiguracji równoległej można skonsultować z naszymi inżynierami systemowymi, którzy zaprojektują go w oparciu o architekturę dystrybucji zasilania na miejscu.
5. W jaki sposób 3-fazowy statyczny AVR SCR o mocy 100 kVA rozprasza ciepło?

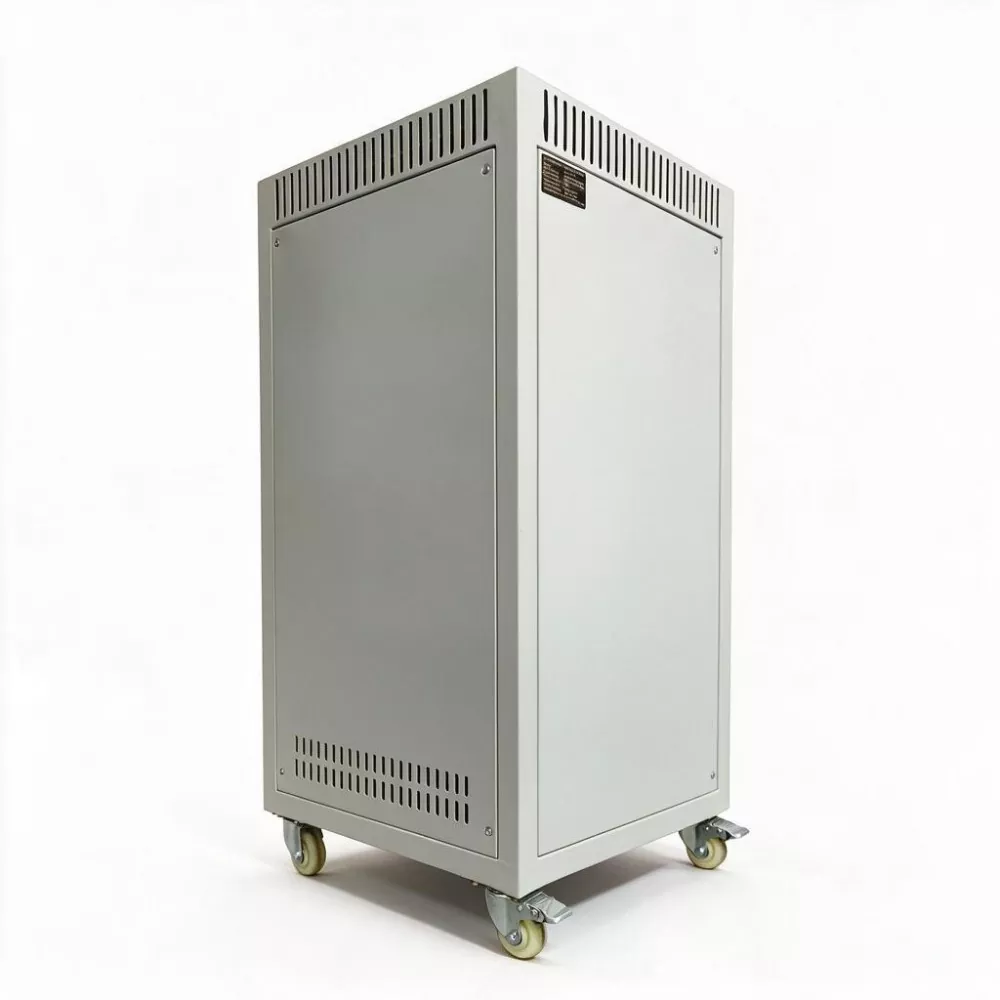

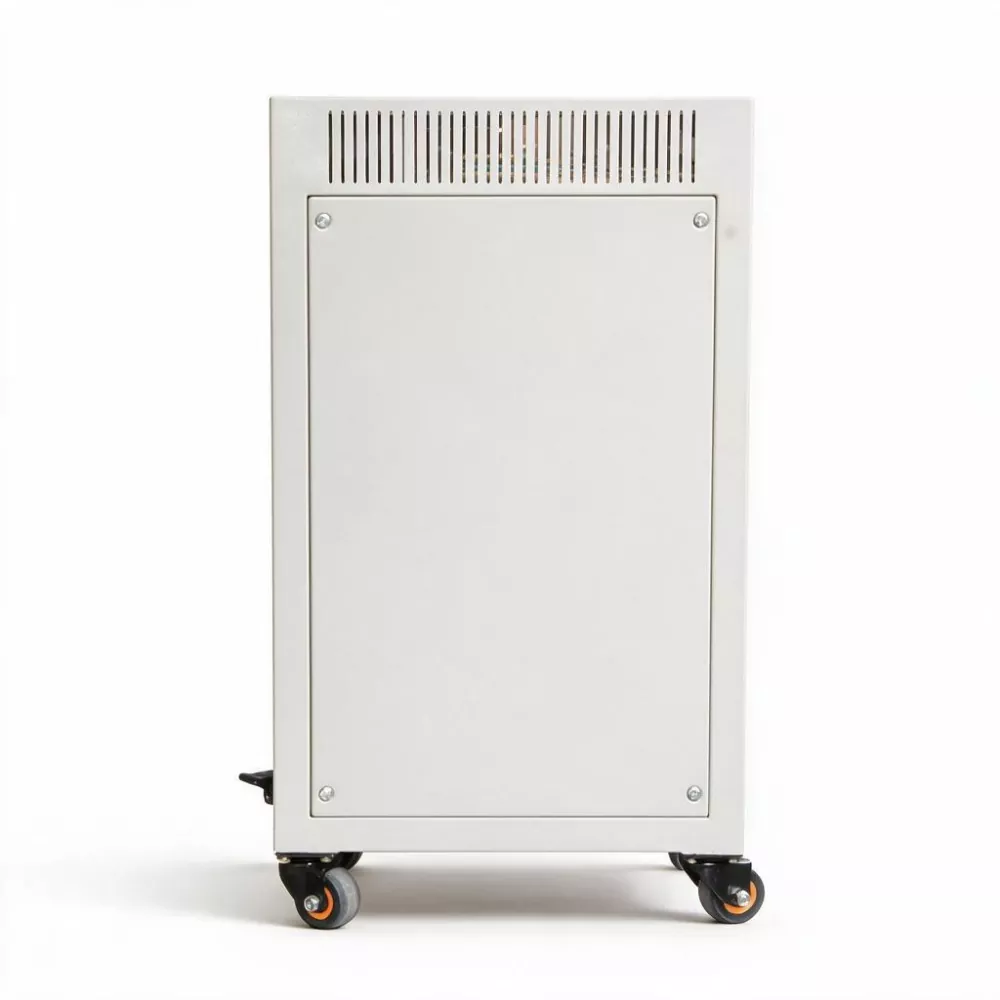

SBWZ-100KVA wykorzystuje inteligentną kontrolę temperatury, wymuszone chłodzenie powietrzem, z otworami wlotowymi i wylotowymi powietrza umieszczonymi z przodu i z tyłu szafy. Zaleca się, aby temperatura otoczenia w pomieszczeniu montażowym utrzymywała się w zakresie od -5 ℃ do 40 ℃, przy wilgotności względnej mniejszej niż 90%. W przypadku sprzętu zainstalowanego w centrach danych lub pomieszczeniach komunikacyjnych środowisko klimatyzacyjne pomieszczenia w pełni spełnia wymagania; w przypadku sprzętu instalowanego w zwykłych pomieszczeniach rozdzielczych, należy zapewnić odpowiednią wentylację.
